利用PROE進行數控加工編程時，制造模型中的坐標系要和機床的坐標系一致，因此需要在零件圖中建立加工坐標系。接下來我將教會大家如何添加坐標系，希望能對大家有所幫助。

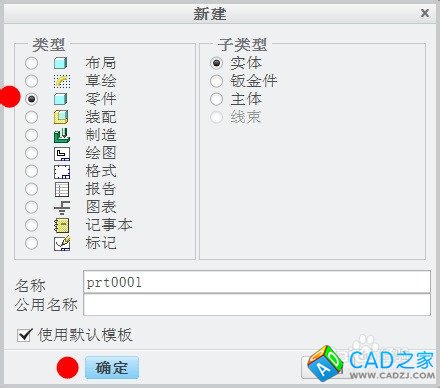

1. 打開PROE軟件(這里以PROE的creo1.0版為例)，新建一副零件圖。

2.

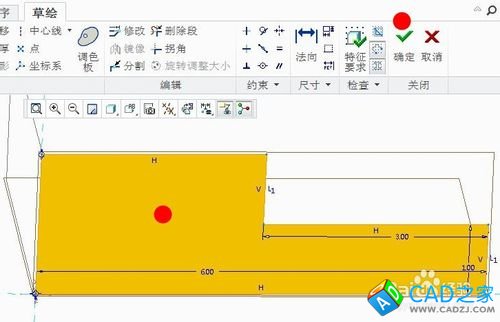

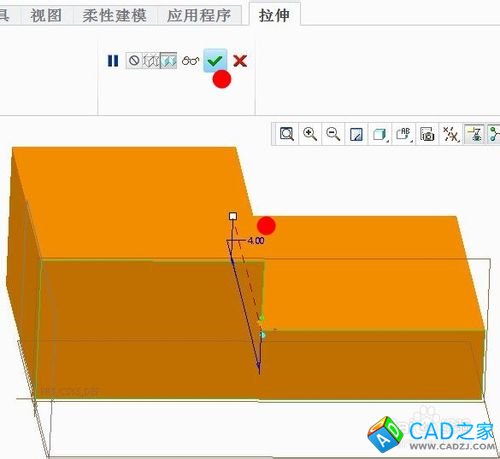

   利用【草繪】工具繪制一個橫截面，然后【拉伸】命令生成三維實體，打鉤確認。




3.

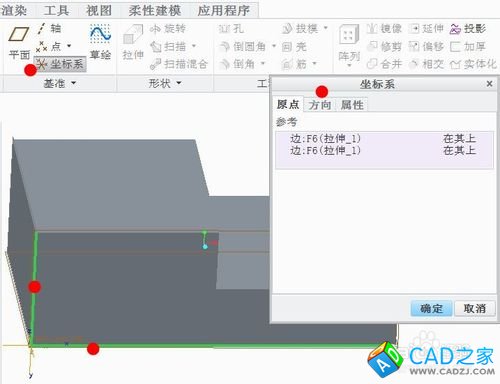

   選擇上方菜單中的【坐標系】命令，選擇兩條邊作為加工坐標系的軸（第三軸自動生成），然后切換到【方向】。


4.

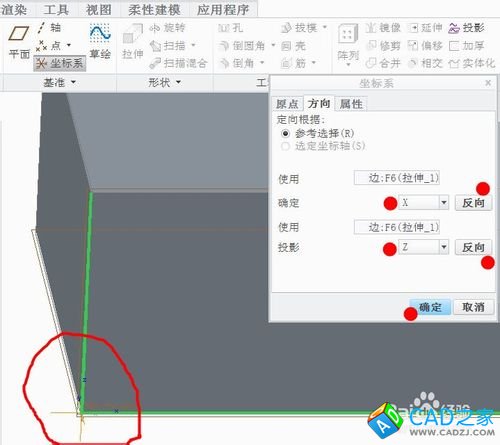

   切換到【方向】之后，對坐標軸及其方向進行設置，使其符合加工要求，（在用數控銑床進行加工時要設置正X軸向右，正Z軸向上），最后【確定】。


5.

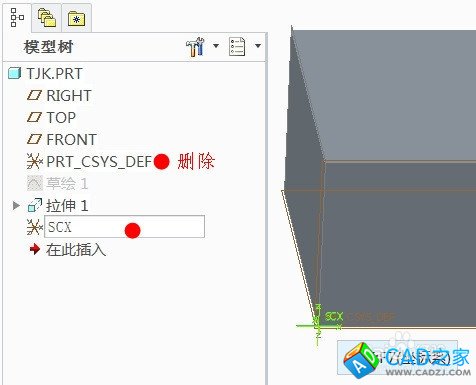

   把坐標系名稱改成自己容易記住的，在數控編程加工時便于選擇，選錯坐標系將不能進行正常加工。(也可以將系統默認的坐標系刪除，只保留一個坐標系，降低選錯概率)
