Proe5.0螺旋掃描命令怎么用的圖文講解

時間:2014-06-26 05:58:58 來源:未知

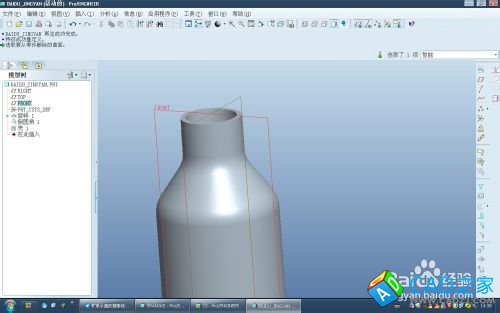

我們常見的日常生活用品比如礦泉水瓶蓋與瓶身都是用螺紋配合的，那么這個螺紋用proe5.0螺旋掃描命令怎么畫？

proe5.0螺旋掃描命令怎么用

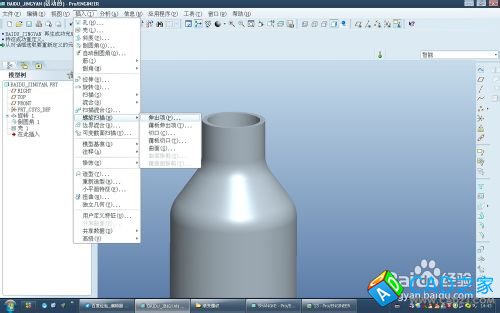

  1. 插入-螺旋掃描

    proe5.0螺旋掃描命令怎么用
    proe5.0螺旋掃描命令怎么用

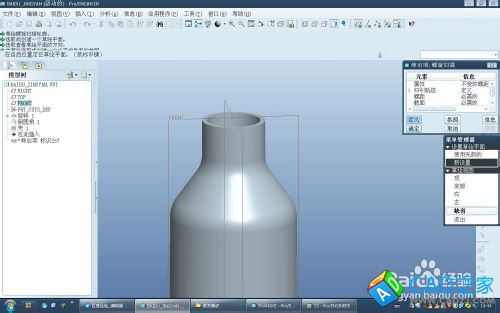

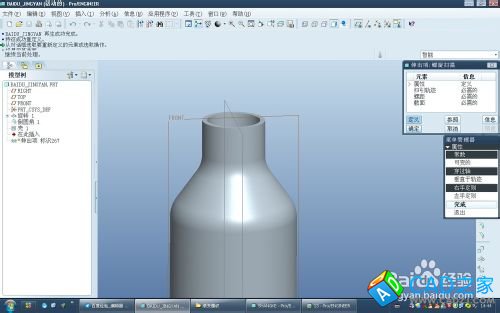

  2. 選擇你需要的定位方向，然后選擇“確定”。

    proe5.0螺旋掃描命令怎么用

  3. 然后選擇你要草繪的軌跡的參考平面。確定完成。

    proe5.0螺旋掃描命令怎么用

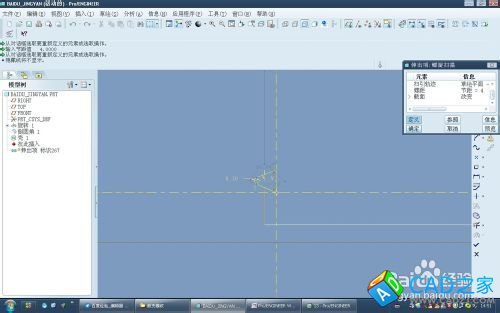

  4. 草繪的時候要畫中心線。然后畫截面的時候要畫梯子形狀。注意約束草繪截面線。

    proe5.0螺旋掃描命令怎么用

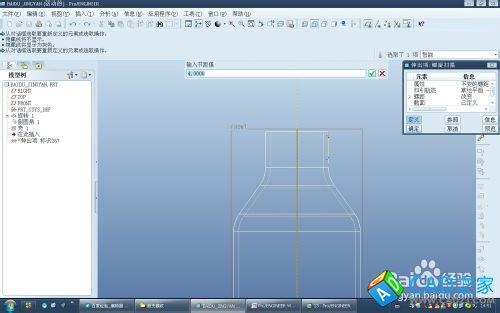

  5. 然后選擇確認。會彈出螺距，填入適當的數據。

    proe5.0螺旋掃描命令怎么用

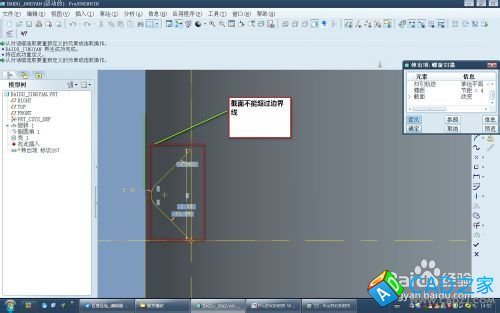

  6. 進入草繪截面，要保證你的截面最頂點不能超過產品的邊界。

    proe5.0螺旋掃描命令怎么用

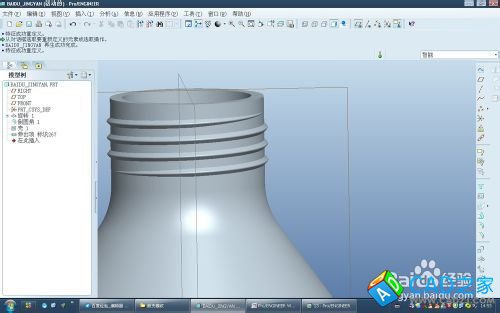

  7. 確認完成，即可看到生成的螺紋。

    proe5.0螺旋掃描命令怎么用
    proe5.0螺旋掃描命令怎么用


注意事項

  • 注意畫軌跡時一定要畫中心線。

  • 螺旋掃描伸出項就是拉伸、切口就是拉伸切除材料、薄板就是等壁厚的實體、曲面就是我們常見的曲面。
