proe爆炸圖創建方法，各個版本略有不同，這里以proe5.0為例把步驟給大家梳理一下。

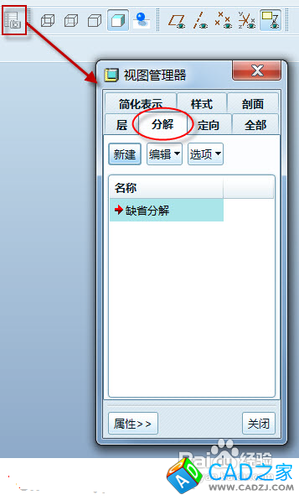

1. 在proe裝配組件中打開視圖管理器，切換功能標簽到分解

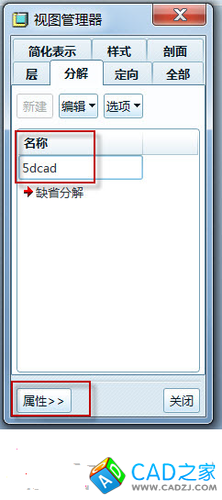

2. 新建分解視圖，點“屬性”切換對話框



3.

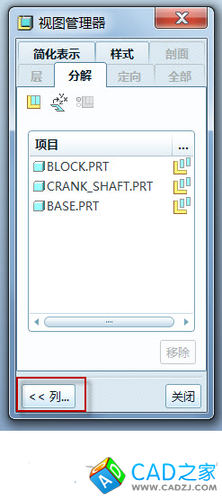

   編輯分解位置



4.

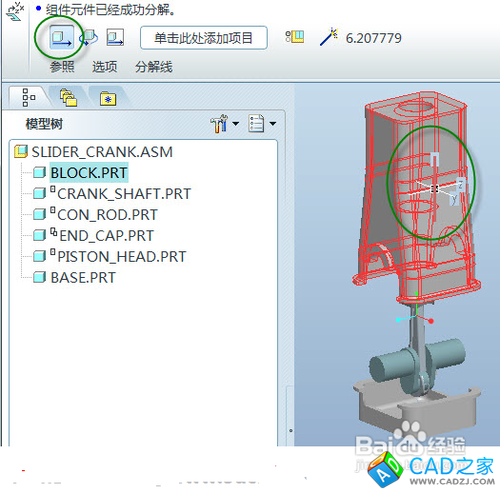

   平移零件，選擇一個或多個（ctrl）對象，然后鼠標放在白色的坐標系某個軸上，軸顯示為紅色即可拖拽

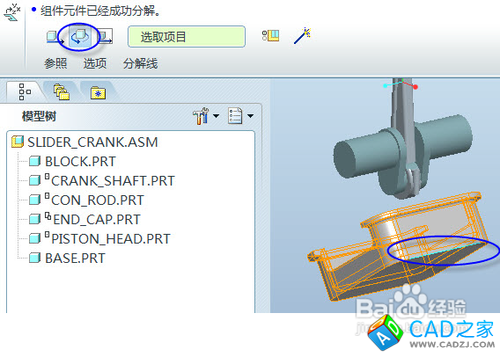

5. 旋轉零件，選擇零件同上，然后點擊如圖旋轉圖標，這時會提示選擇旋轉軸，鼠標靠近邊界即可加亮，點擊即選中，



6.

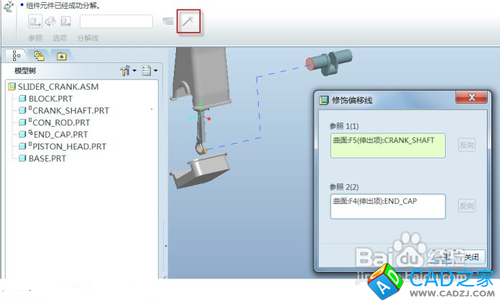

   偏移線，可以用引線來表達分解關系



7.

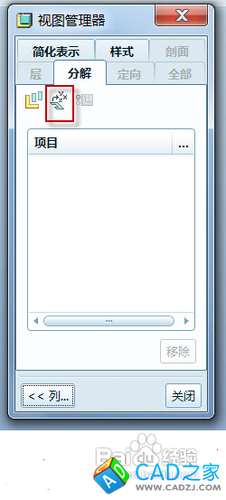

   切換回分解視圖

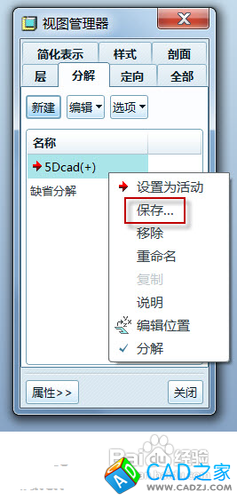

8.

   保存分解即可
