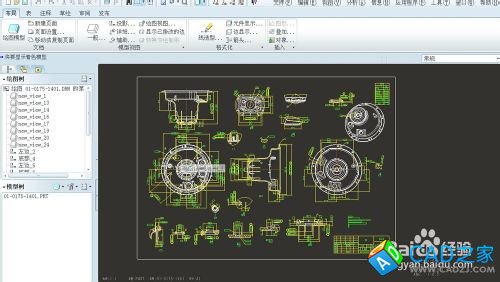

工程圖是我們檢驗產品的標準，proe5.0制作的工程圖要比單純的CAD制作的工程圖有很多優越性，而且proe5.0制作的工程圖可以導出ca格式。因為proe5.0導出2d圖需要較多步驟，現在個系列經驗來寫吧。下面先一個實物來描述整個流程，后續不斷深化。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/2350464406-0.jpg)
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504B512-1.jpg)
-

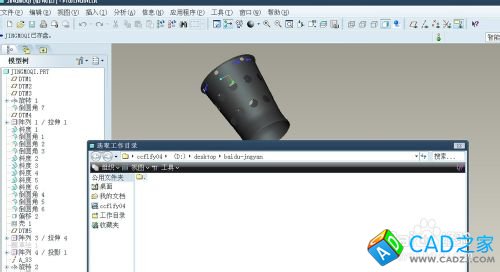

雖然這比較基礎，但還是強調下，必須設置工作目錄。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504C2J-2.jpg)
-

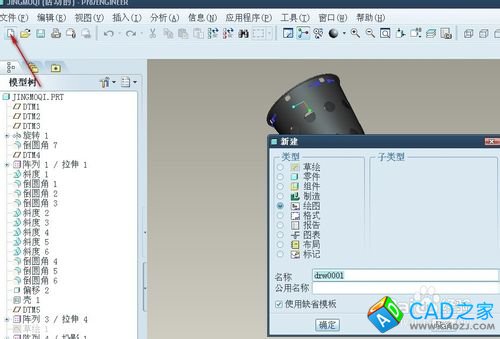

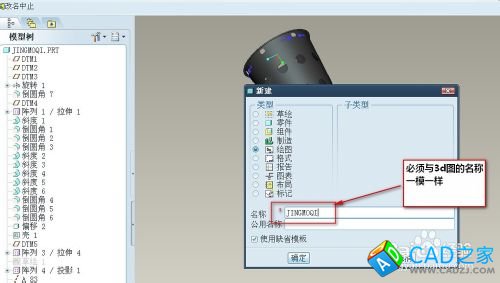

建立一個2d繪圖圖文件。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504C341-3.jpg)
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/2350461929-4.jpg)
-

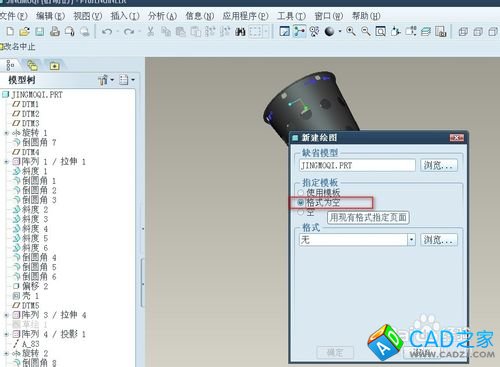

然后選擇“格式為空”
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/2350461359-5.jpg)
-

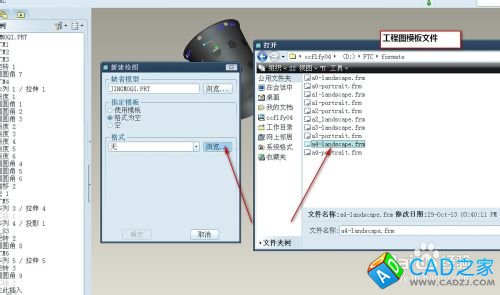

選擇“瀏覽”-找到已經下載好的2d圖的國標模板。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/2350464345-6.jpg)
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504A051-7.jpg)
-

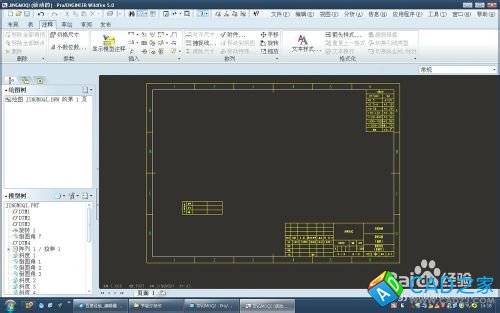

上面已經建立了基本的框架，下面開始導入三視圖。
-

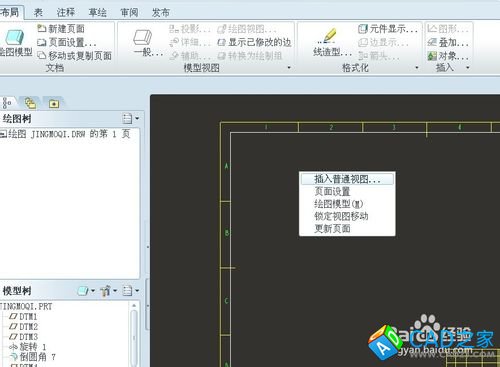

布局模式下，右鍵長按，出現“插入普通視圖”。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504A5V-8.jpg)
-

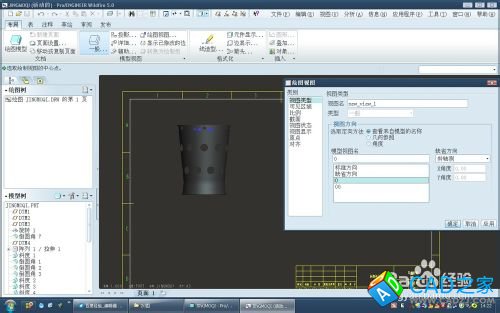

左鍵點擊空白處，出現對話框，選擇一個視圖方向。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504B348-9.jpg)
-

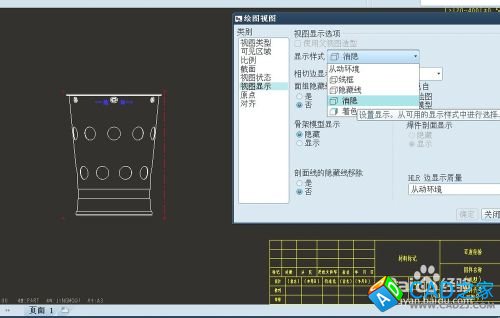

鼠標雙擊產品視圖視圖，更改顯示。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504D000-10.jpg)
-

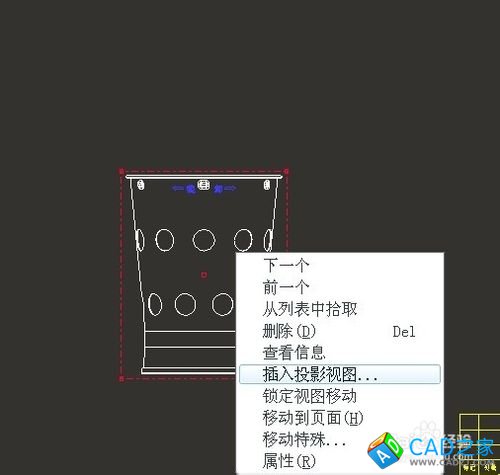

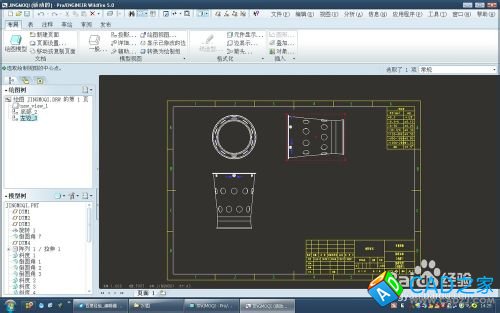

然后在已經導入的產品視圖上面右鍵，插入投影視圖，同理可以導出右邊的視圖。三視圖就完成了。
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504A216-11.jpg)
![proe5.0工程圖教程：[1]導入三視圖](/uploads/allimg/140627/23504C210-12.jpg)
-
注意事項
-
這個方法是基于沒有配置文件的情況下的導入模式。
-
如果設置好config，可以自動跳入到模板，導入的直接是線框模式。
