前面分享了怎么在3d圖中畫剖面，怎么在proe5.0的工程圖中顯示剖面了？

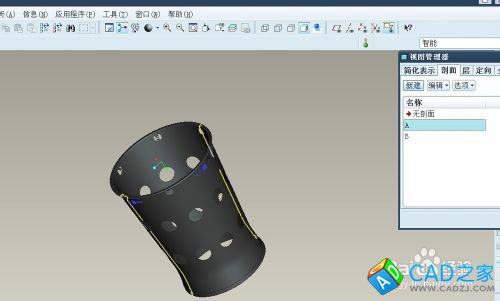

1. 先要在3d圖中建立剖面，至于怎么在3d圖畫剖面，前面的經驗已經分享。
2.
3.

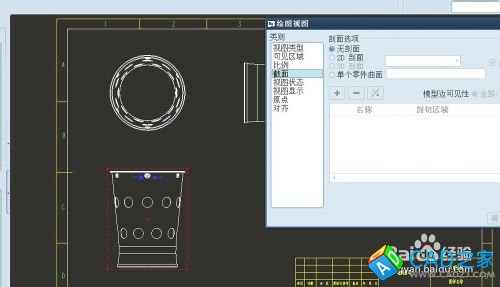

   在2d圖中，雙擊產品視圖，在彈出的對話框中選擇“截面”。


4.

   選擇2d剖面。

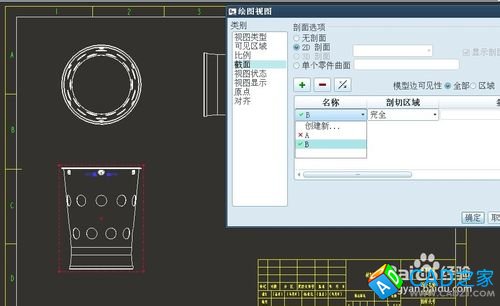

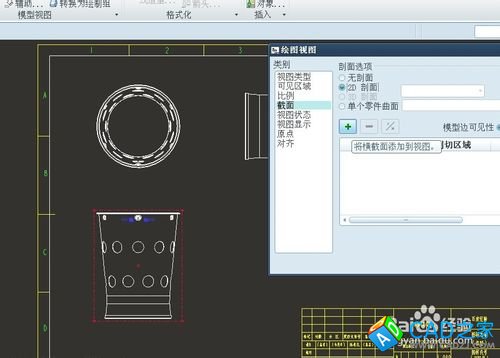

5. 選擇“+”號，可以看到綠色部分是可以顯示的剖面。




6.

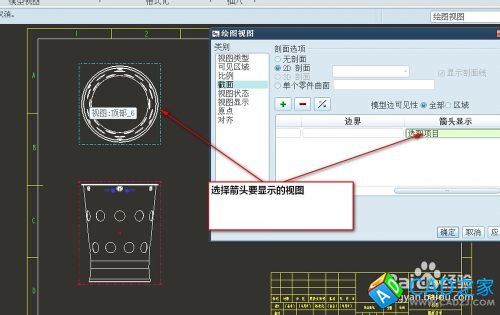

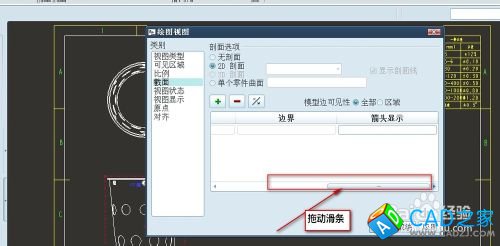

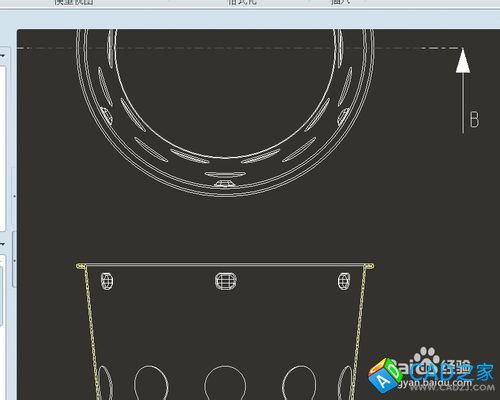

   然后拖動進度條，顯示“箭頭顯示".然后選擇你要顯示剖面的視圖。




7.

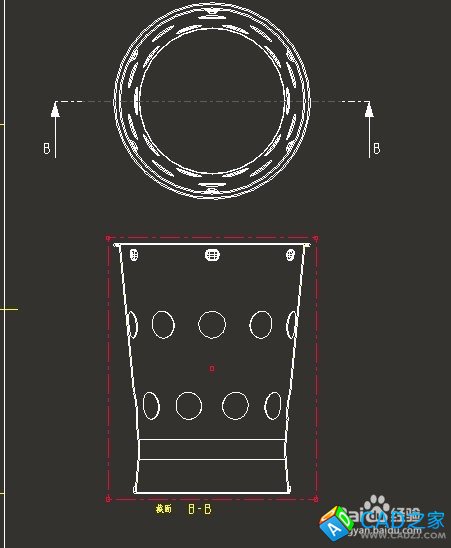

   然后點擊確定，剖面就出來了。

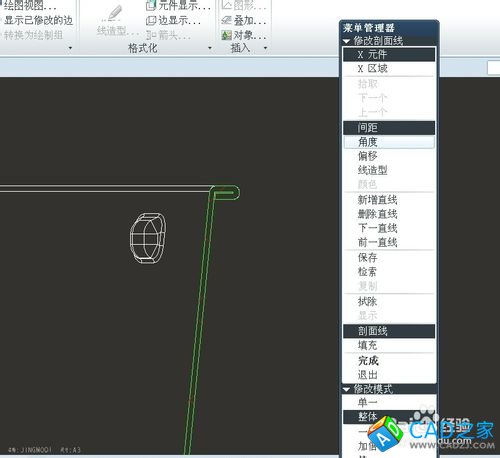

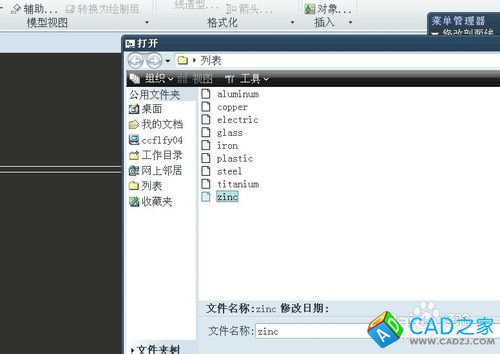

8. 完善剖面，有的proe5.0的剖面的截面顯示不好，可以雙擊剖面線，更改剖面的形狀和間距。






9.

   修改間距。ok。
