在工程圖紙的標題欄中通常有重量這一欄，可以通過Proe中MP_MASS()函數來提取模型的質量，如想在圖紙顯示重量首先必須添加參數和關系，再次把這個參數添加到工程圖中。

下面介紹如何設置計算模型重量的參數和關系，由于該設置適用于所有模型，所以建議在模板中進行添加，可以參考：自定義Pro/E模板

1.用Proe打開“<Pro/E安裝目錄>proeWildfire 3.0templates（以proe3.0為例）”目錄下面的實體模板“mmns_part_solid.prt”。

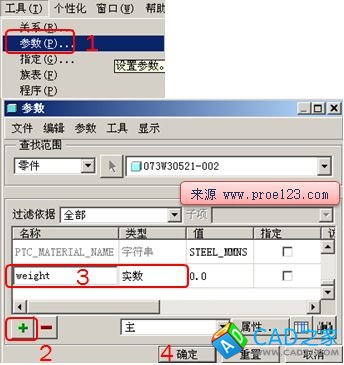

2.在“工具”菜單中選擇“參數”，然后添加新參數“weight”類型設置為實數，如圖1。

圖1

3.為了能夠讓模型自動計算更新質量屬性還需要設置質量的源，選擇“編輯”菜單－>“設置”－>“質量屬性”，把“源”更改為“幾何和參數”點擊“確定”完成更改。，如圖2。

圖2

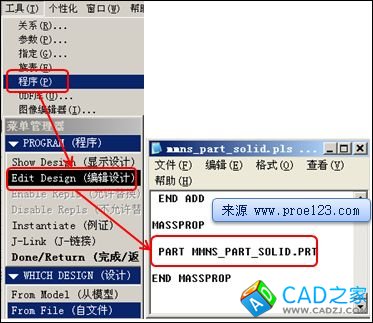

注：如果不更改第3步的質量源為“幾何和參數”，那么系統質量相關參數將無法使用。另外還有一種方法可以解決此問題，在菜單“工具”->“程序”->“編輯設計”，在“MMNS_PART_SOLID.PLS”文件中“MASSPROP”和“ END MASSPROP”之間增加“PART”＋“模板名稱”，如“PART MMNS_PART_SOLID.PRT”,參考圖3。

圖3

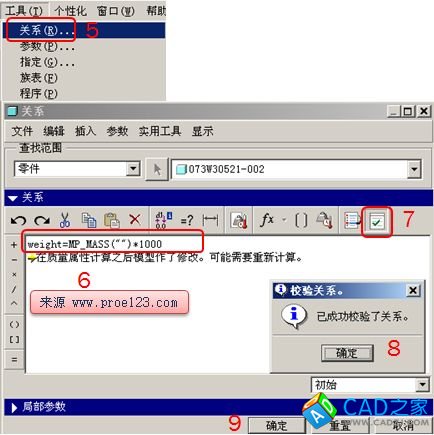

4.在“工具”菜單中選擇“關系”，添加新關系:weight=MP_MASS(“”)*1000，其中MP_MASS(“”) (冒號為英文狀態的標點符號)為Proe自帶的函數來提取模型質量，由于“mmns_part_solid.prt”這個模板質量單位為“噸”，通常圖紙中顯示單位為“kg”所以要乘以1000，如圖4。

注：Pro/E野火版中可以使用系統參數“pro_mp_mass”替代“MP_MASS(“”)”，即公式可以為“weight=pro_mp_mass*1000”。

提醒：還可以把最常用的材料添加到模板中，這樣每次新建零件后只需更改非常用材料。

本站提供設置好的模板下載：點擊下載

圖4

5.配置“config.pro”選項“template_solidpart”指向“<Pro/E安裝目錄>proeWildfire 3.0templatesmmns_part_solid.prt”(是模板的路徑和文件名)。

6.重復1-4步，分別修改鈑金模板“mmns_part_sheetmetal.prt”和組件模板“mmns_asm_design.asm”并配置“template_sheetmetalpart”和“template_designasm”這兩個選項。

7.為了使模型再生的時候能夠重新計算質量，需要配置config文件中的選項“mass_property_calculate”值為“automatic”。

8.在工程圖的圖框文件“*.frm”中要顯示重量的表格中填入“&weight”就可以了。
