Proe用重復區域創建工程圖明細表(BOM表)

時間:2014-07-02 20:24:54 來源:未知

Pro/Engineer動態BOM表是在被稱作重復區域的“智能”表單元格原理的基礎上建立的。重復區域是一個表中由用戶指定的部分,該表會展開或收縮以適應相關模型當前擁有數據量的大小。重復區域所包含的信息由基于文本的報告符號所決定,它們以文本的形式輸入到區域內的各個單元格中,下面介紹創建動態BOM表的步驟。

1.創建如圖1所示表格,其中表格寬度和高度可自行定義。



圖1

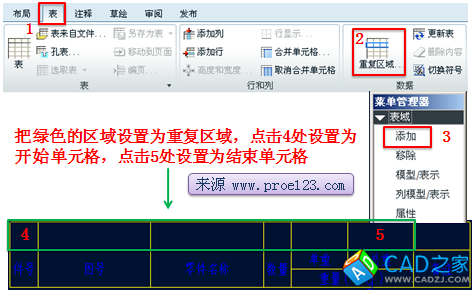

2.Pro/E5.0中創建重復區域可以選擇“表”操作面板下面的“重復區域”,如圖2。Pro/E3.0在菜單“表”->“重復區域”。

圖2

3.在重復區域A-F單元格中設置參數,圖3。

圖3

A處填入:&rpt.index
B處填入:&asm.mbr.name
C處填入:&asm.mbr.description
D處填入:&rpt.qty
E處填入:&asm.mbr.weight[.2]
F處填入:&rpt.rel.t_weight[.2]

其中description、weight和t_weight是自定義參數,description和weight是模型中添加的參數而t_weight是重復區域中的參數參照圖4添加即可。

[.2]是控制重量小數位數,不明白可以參考:控制工程圖中重量小數位數

weight為零件模型的重量參數,不明白可以參考:工程圖中顯示模型重量的方法

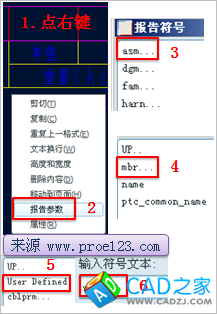

圖4為在重復區域中添加自定義報告符號weight的過程,添加其他報告符號的操作可參考圖4。當然也可以選擇單元格點選右鍵的屬性在文本欄中直接添加。

圖4

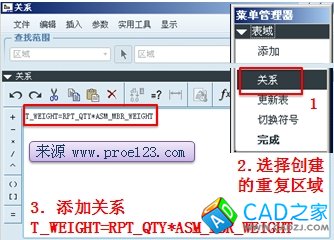

4.在重復區域的菜單管理器中選擇“關系”按提示點選剛創建的重復區域,在關系欄中添加:T_WEIGHT=RPT_QTY*ASM_MBR_WEIGHT,意思為總重量=單重*數量,如圖5。

圖5

5.設置重復區域的屬性為“無多重記錄”,如圖6。如果不設置此項組件中相同零件將不會合并成一行。

圖6

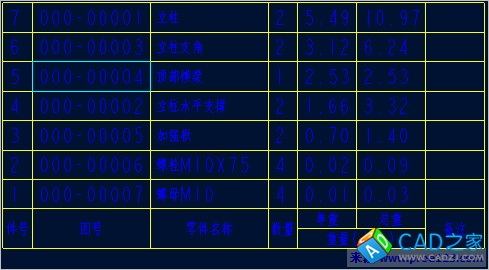

6.這樣就完成了動態明細表(BOM表)的創建,如圖7。

圖7

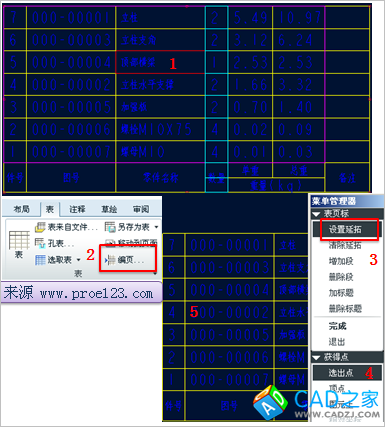

7.如果組件中零件特別多,就可能需要對BOM表進行分段,按照圖8設置延拓,BOM表上部就被分割出去了。1選擇BOM表->2編頁->3設置延拓->4選擇點->5選擇要分割的行。

圖8

8.按照圖9增加段,選擇被分割的BOM表放置的位置,3處為放置被分割的BOM表起始行位置,4處為放置被分割的BOM表結束行位置,距離盡量大一點。

圖9

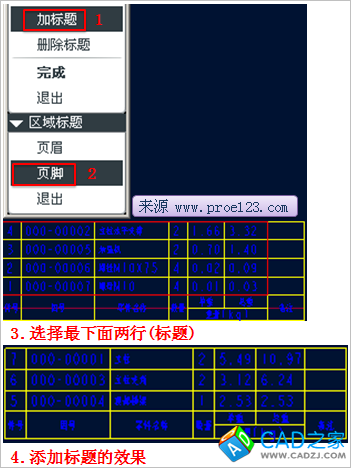

9.為分割出來的BOM表增加標題,請按照Pro/E消息區提示操作,圖10。

圖10
