拉伸是最基本的建模特征，在印象中拉伸只能拉伸恒定截面的實體，但選擇合適的參照在特定的情況下也可以創建變截面的實體。這只是一個小技巧可能沒什么實際應用價值，但不妨知道一下。

下面介紹如何做變截面拉伸。

1.用“旋轉工具”創建如圖1所示的碗形實體。

圖1

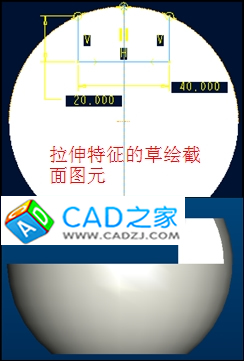

2.以碗形實體上部的平面作為拉伸的草繪平面，繪制如圖2所示的截面，注意該截面是非封閉的，圓弧那里沒有草繪圖元。給定合適的拉伸長度，本例中拉伸的最大長度大約為35mm，該值和旋轉半徑和拉伸截面的尺寸有關。創建的變截面拉伸實體在圖2的下部分。

圖2
