表陣列相對方向陣列和尺寸陣列的優勢在于每個元素的位置尺寸可以通過表進行獨立控制，相對于點陣列可以省略畫很多的點。

1）為了便于演示，首先拉伸出如圖1的圓柱體，偏移RIGHT平面距離為10主要為了給表陣列提供參照表尺寸。

圖1

2）對圓柱體進行陣列，在陣列類型中選擇“表”，在選擇項目收集器中選擇第一步的尺寸10。


圖2

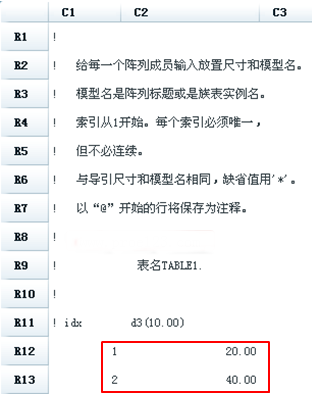

3）點選圖2中“活動表”后面的“編輯”來設置陣列表尺寸，如圖3。其中每個尺寸是陣列元素距離RIGHT平面的距離。

注：索引從1開始。每個索引必須唯一，但不必連續；與導引尺寸和模型名相同，缺省值用’*'。



圖3

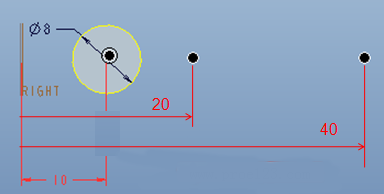

4）陣列的效果如圖4，其中尺寸和圖3表中尺寸對應。



圖4

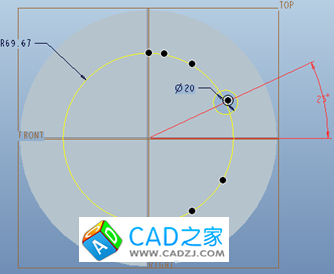

5）當然表陣列參考尺寸也可以是角度，如圖5。

圖5
