Proe樣條曲線標注尺寸方法圖文詳解

時間:2017-08-10 08:04:19 來源:未知

對于小白來說，在Proe中繪制樣條曲線好像只要大手一點一拖就可以了，其實這里面門道可多了。Proe中樣條曲線的自由度相當的大，但是有時我們也需要對樣條曲線進行精確控制。

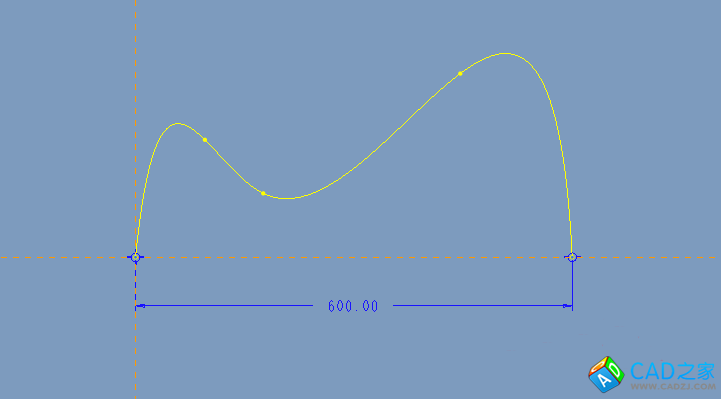

1.下圖的樣條曲線只標注了端點的定位尺寸，這個想必大家都會。

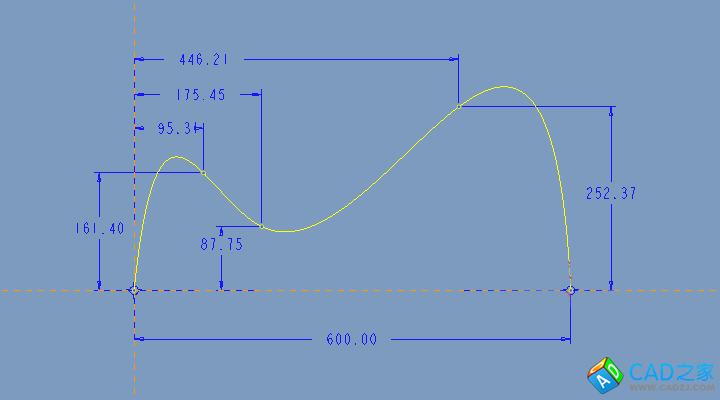

2.下圖不僅標注了端點的定位尺寸，同時也標注了樣條曲線中間軟點（內插點）的定位尺寸。

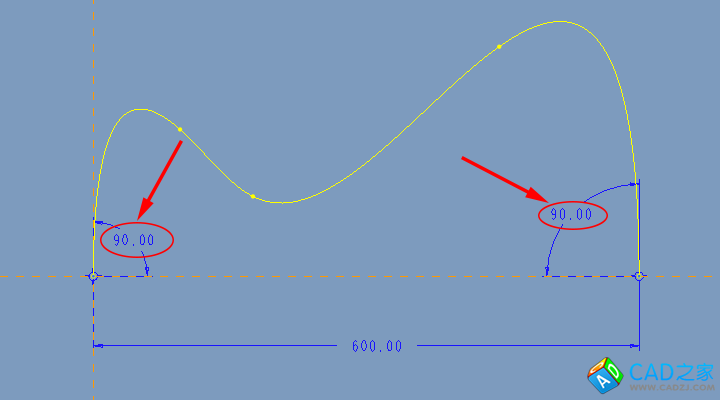

3.下圖標注了端點的角度尺寸。方法：依次點擊樣條曲線和參考曲線（水平虛線），然后點擊端點（或內插點），最后點擊鼠標中鍵即可創建。

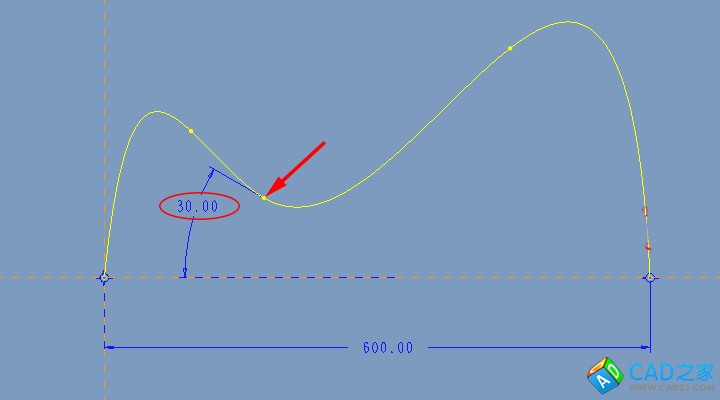

4.我們不僅可以標注端點的角度，還可以標注內插點處的切線和參考線的角度，如下圖所示。操作方法同上。

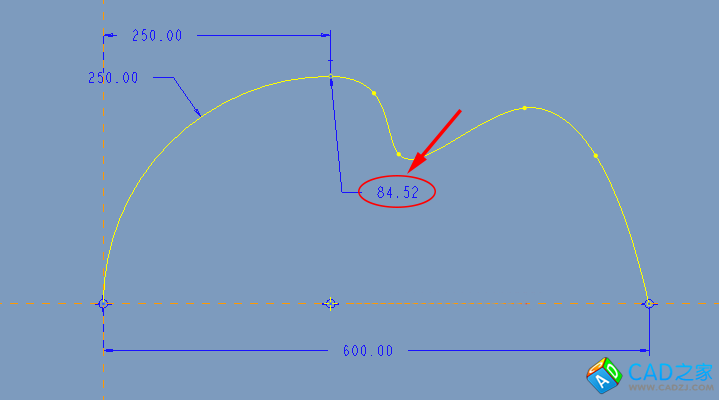

5.我們甚至可以標注切點處的曲率半徑。如下圖所示的草繪是由一個半徑為250的圓弧和一段樣條曲線組成，并在紅色箭頭所指的地方相切。值得注意的是：只有定義了和其他圖元相切的點才可以標注曲率半徑。
方法：點擊“尺寸”按鈕，再點擊樣條曲線的切點，最后點擊中鍵放置尺寸就可以創建出一個指向切點的標注值，這個值就是樣條曲線在該點的曲率半徑。

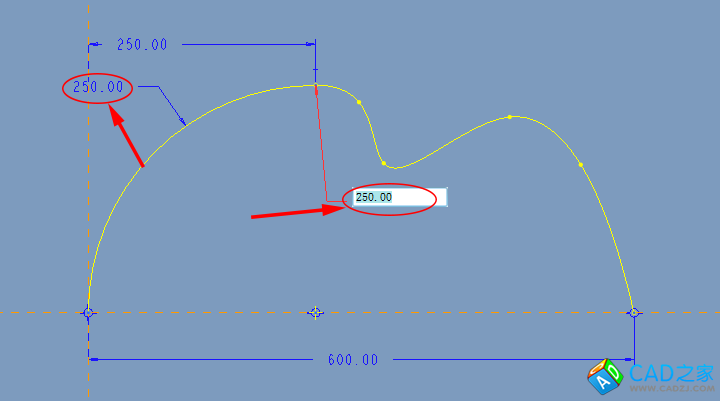

這么做有什么用呢？有的。我們可以通過把樣條曲線的切處半徑改成和圓弧相等的半徑從而實現曲率連續的目的。
