關于proe的優化設計，這里以一個實例談?wù)?希望能幫大家理解其概念:

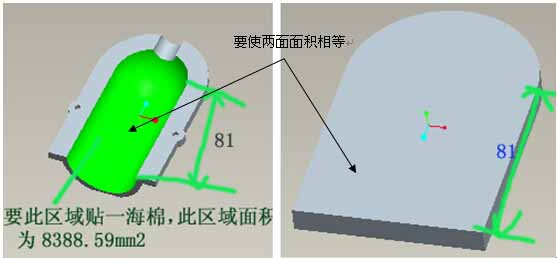

1） 我們要在如圖所示區域貼一海棉，知道區域面積，及一尺寸81(如下左圖) 我們?cè)诔龊Ｃ迗D時，應是展平的如下右圖，我們這里是對海棉圖的寬度進行優化，如200處尺寸，使得展平面的平面面積等于U形物圖中所示的面積；

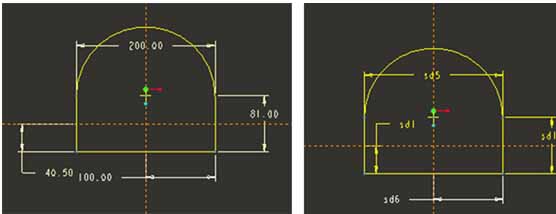

2)；在PRO/E中建一新文檔，拉伸一對特征，草圖如下所示（如下左圖）；在如圖4中建立一關系式sd6=sd5/2，使得Sd6為sd5的一半，使圖居中；完成草繪，完成拉伸特征；

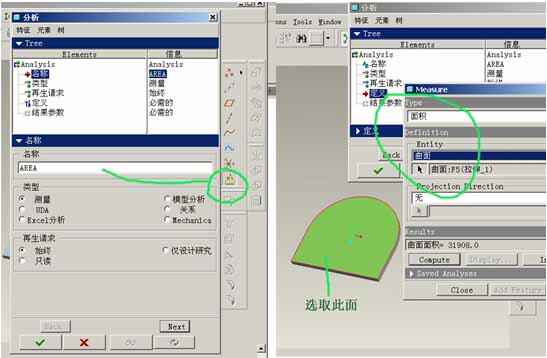

3)建立一測量，取名可任意，這里取AREA；如下圖操作： 類型選測量，其它默認，然后點NEXT，出現右邊的圖形；在TYPE里面選面積，然后如圖所示選取曲面,這時可以看到其曲面的面積，然后關閉MEASURE，在分析框里點勾，OK！AREA測量已建立；

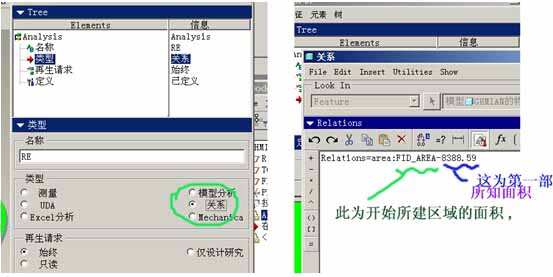

4)如上一樣,我們?cè)俳ㄒ粶y(cè)量:測量名為RE的關系式;如下圖所示

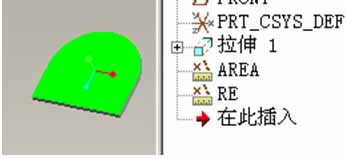

5）建好后所畫圖如下圖：

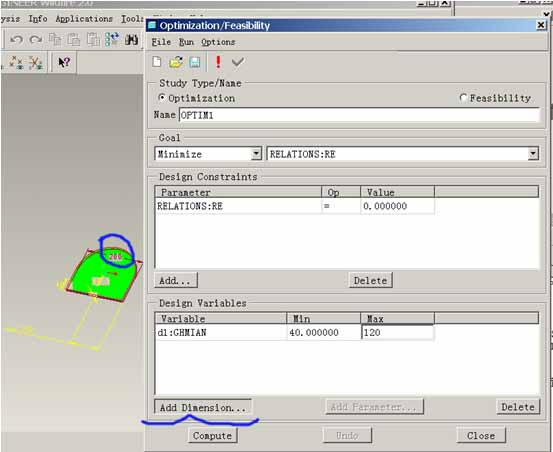

6）對海棉圖的寬度進行優化：Analysis Feasiblility/Optimization出現如下圖所示面板在Goal選擇關系式:RE最小值；

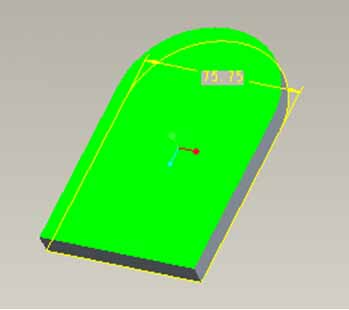

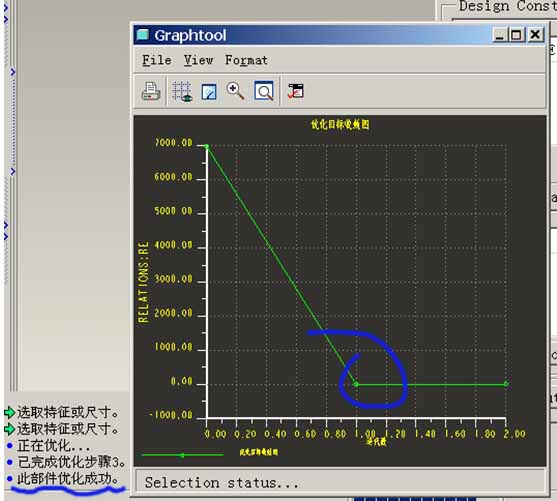

在Design Constraints里面把RE的當前值設為0,(也就是說我們所測的面積與第一步的已知面積之差為0) 在Design Variables(設計變量)添加圖中200的此尺寸，它的范圍取40~120(這個值為估計值) 點計算，結果出來，系統提示優化成功（圖5）；關閉優化窗口，保存優化結果，點擊產品圖可以看到時200處尺寸已經變?yōu)?5.75;如下圖；
