摘要：使用PRO/E中的格式。

　　2.3.1 概述About Using Formats in a Drawing

　　工程圖的格式，是一個單獨的文件。但這些格式文件和圖紙是相關的。即當修改了格式文件后，使用該格式文件的工程圖會自動修改。而在打開圖紙文件時，系統會顯示一個錯誤消息對話框說明。

關于工程圖的格式使用的菜單：sheet-format-

　　· 2.3.2 添加或替代工程圖的格式To Add or Replace a Format in an Existing Drawing

　　Choose SHEETS > Format > Add/Replace.

　　選擇格式文件“.frm” 。如果s使用草繪的格式文件，使用“.sec”文件

　　· 2.3.3 在建立工程圖時添加格式文件(To Add a Format to a Drawing While Creating the Drawing )

　　點擊File > New... > Drawing > OK

　　在對話框“New Drawing”中，點 Retrieve Format.

　　直接選擇格式文件或使用?,browse,等選中需要的格式文件

　　OK

　　· 2.3.4 移除格式文件To Remove a Format from a Drawing

　　方法：sheet-format- Remove

　　· 2.3.5 顯示/不顯示格式文件To Blank or Unblank a Format on a Drawing

　　方法：sheet-format-blank或unblank

　　· 2.3.6 顯示格式文件列表To Display a List of Formats

　　方法：sheet-format-List

　　· 2.3.7 建立格式文件庫To Set Up a Format Library

　　可以用本章第1，2節的內容，制作使用自己使用的格式文件，并放置在指定的目錄中。在config.pro文件中，設置選項“pro_format_dir.”，指定目錄名稱。系統會自動定位該目錄為格式文件的目錄。

　　· 2.3.10 打開格式文件To Retrieve a Format from the Format Library

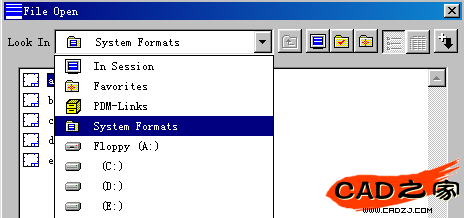

File-open-如圖所示
