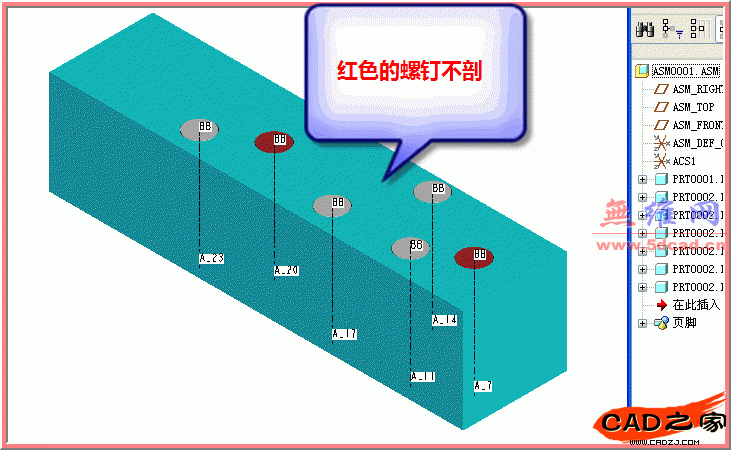

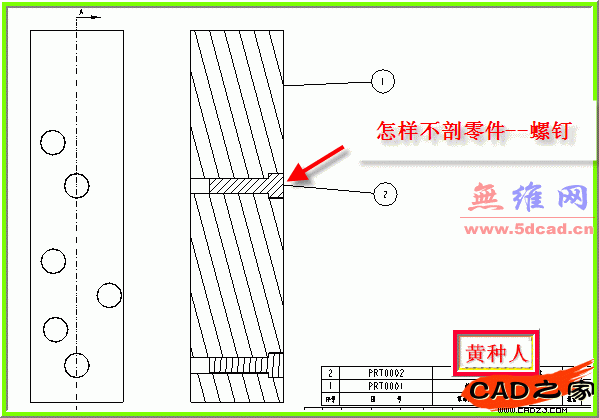

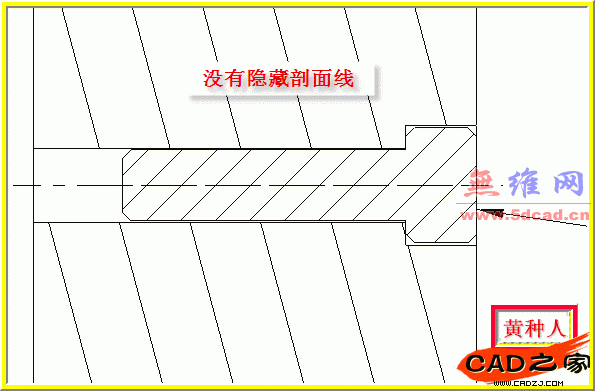

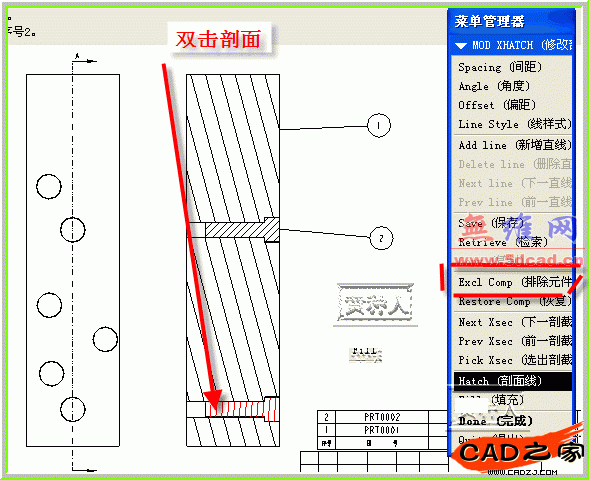

一般在組件的工程圖中是下圖表達的，但為了表達螺釘和螺帽等標準件不剖切需進行以下操作。 ] 1.首先需排除剖面線（是螺釘和螺帽之類的標準件）

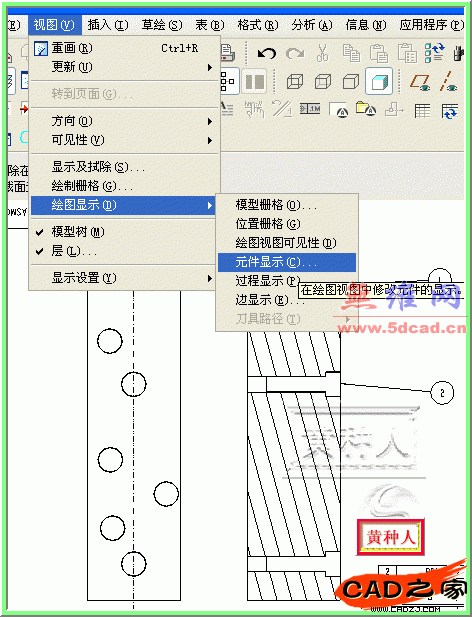

再進入元件顯示操作面板，如下圖進入方式

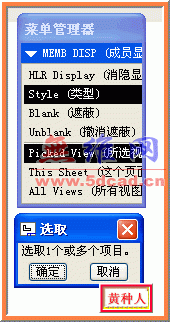

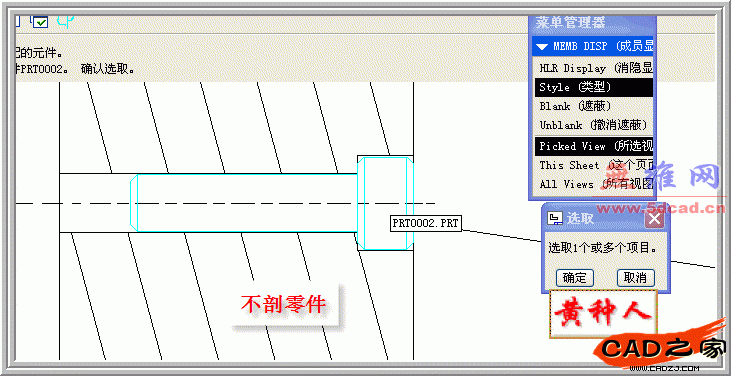

接著菜單選擇
消隱顯示??是對隱藏線顯示方式的視圖

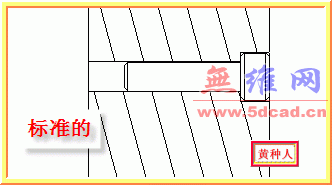

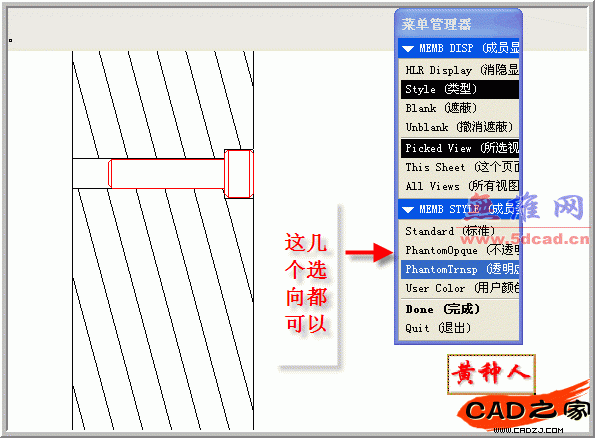

緊接著又有四個選項，一般是選標準的

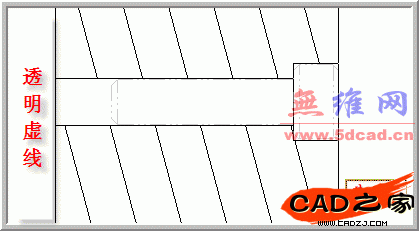

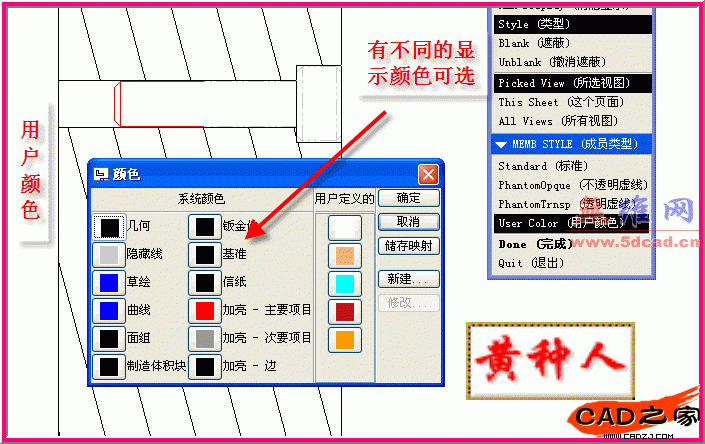

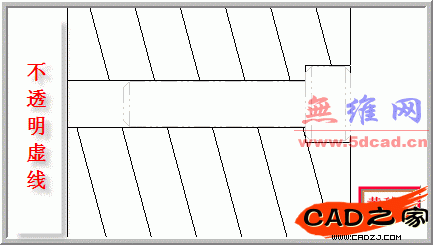

四個選項不同的效果
|

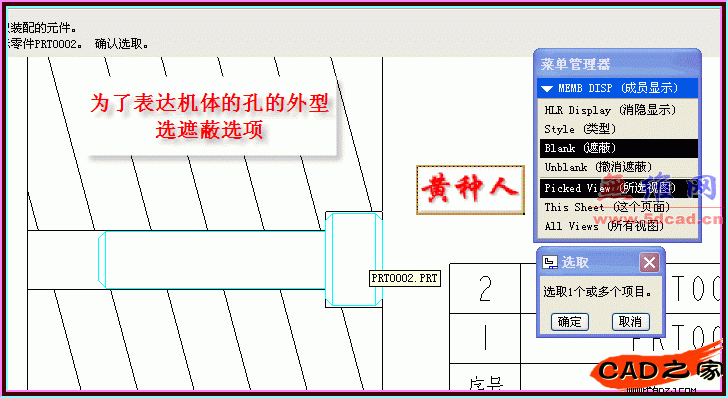

隱藏零件，主要是為了表達機體孔的外型和尺寸

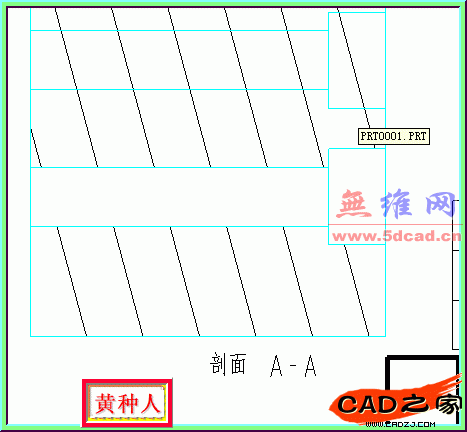

隱藏后效果

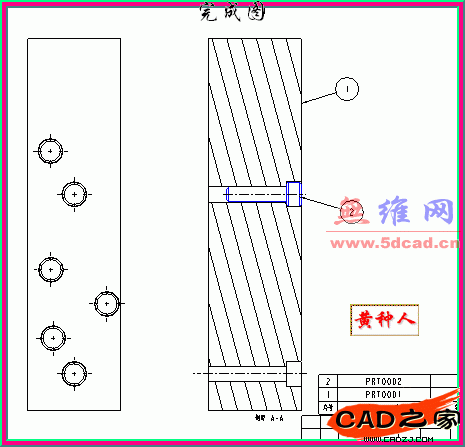

做后期工作
