本文介紹了ProE的對接焊縫和坡口焊縫命令應用。

　　關于對接焊縫或坡口焊縫

　　對接焊縫即接頭(或焊縫)，在此基礎材料被連接形成同一平面，而坡口焊縫是通過在將要連接到一起的基礎材料間的凹槽內填充焊料而形成的。在焊接組件中可創建各種對接和坡口焊縫類型。對接接頭焊和坡口焊在“模型樹”中用表示。

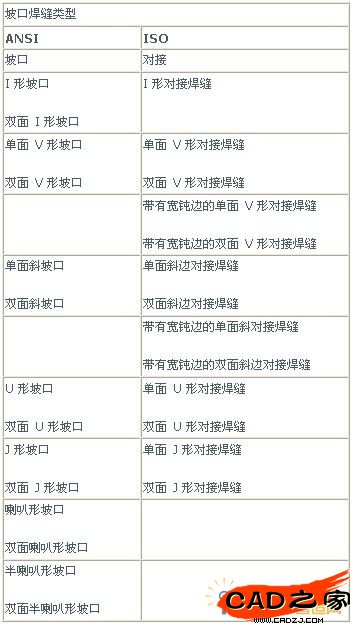

　　可使用以下任何對接和坡口焊縫，ANSI 和 ISO 設計標準均對其提供支持：

　　創建對接焊縫或坡口焊縫

　　單擊或單擊“插入”(Insert)>“焊縫”(Weld)。“焊縫定義”(WELD DEFINITION) 對話框打開。

　　在“特征”(Feature) 下，單擊“焊縫”(Weld) 復選框。

　　注意：也可與焊縫同時創建坡口加工和凹槽：

　　要切除鈑金件邊以實現完全焊透，單擊“坡口加工”(Edge Prep) 復選框。

　　要創建一個間隙(切口)，使焊縫穿過組件元件而不會中斷，單擊“凹槽”(Notch) 復選框。

　　在“組合”(Combination) 下，單擊下列選項之一來定義如何創建焊縫幾何：

　　單面 (Single) - 創建單面焊縫。

　　對稱 (Symmetrical) - 在金屬壁雙面創建相同的焊縫。

　　非對稱 (Unsymmetrical) - 在金屬壁的雙面創建不同的焊縫。

　　單擊“環境”(Environment) 以定義焊縫特征。

　　4. 要為焊縫指定焊條，請從“焊條”(Rod) 列表選取一種焊條。

　　要為焊縫指定特殊的焊接工藝，請從“工藝”(Process) 列表選取一種工藝。

　　選取“實焊”(Solid) 以在設計中創建實焊幾何。

　　要控制“族表”中的焊縫，請單擊“創建族表實例”(Create Family Table Instance) 復選框。將出現“實例名后綴”(Instance Name Suffix) 和“焊縫可見性”(Weld Visibility) 選項：

　　要為焊縫實例名添加后綴，在“實例名后綴”(Instance Name Suffix) 框中鍵入一個后綴。

　　要為類屬零件或族表實例設置焊縫的可見性，單擊“類屬”(Generic) 或“實例”(Instance)。

　　注意：有關“族表”的信息，請參閱“基礎幫助”。

　　在“焊縫特征”(Weld Feature) 下單擊要創建的對接接頭或坡口焊縫的類型：

　　- I 形對接接頭或 I 形坡口

　　- J 形對接接頭或 J 形坡口

　　- V 形對接接頭或 v 形坡口

　　- 喇叭形對接焊縫或喇叭形坡口

　　- 斜角對接接頭或斜角坡口

　　- 半喇叭形對接焊縫或半喇叭形坡口

　　- U 形對接接頭或 U 形坡口

　　為“坡口加工角度”(Preparation Angle)、“坡口加工深度”(Preparation Depth)、“熔深”(Penetration) 和“鈍邊間隙”(Root Opening) 指定相應的焊縫尺寸。

　　注意：對于 I 形坡口，僅可使用“熔深”(Penetration) 和“鈍邊間隙”(Root Opening)。

　　單擊“可選的和用戶定義的參數”(Optional and User Defined Parameters)，添加或刪除用戶定義的焊接參數。

　　單擊“確定”(OK)。“坡口焊”(GROOVE WELD) 或“對接焊”(BUTT WELD) 對話框打開，并出現“參照選項”(REF OPTIONS)、“鏈”(CHAIN) 和“選取”(Select) 菜單。

　　缺省情況下，會選中“鏈-鏈”(Chain-Chain)(在兩個零件的邊或曲線間構建焊接面)、“依次”(One By One)(選取單條曲線或邊)和“選取”(Select)。系統會提示您從要焊接的一組元件中選取一條連續鏈。

　　在焊縫的一側，選取要焊接到第二側的一條邊。單擊“完成”(Done)。

　　在焊縫的第二側，選取要焊接到第一側的一條邊。單擊“完成”(Done)。出現“方向”(DIRECTION) 菜單。在圖形窗口中，箭頭指向要創建焊縫的方向(材料側)。

　　要切換方向，單擊“反向”(Flip)。設置方向后，單擊“確定”(Okay)。

　　創建其它“焊接”特征，或關閉對話框退出此過程。
