一般要做出好的曲面(G2)，c2連接的曲線是必不可少的？
小知識：
G0 = 相接而已
G1 = 相切而已
G2 = 曲率連續
...

關于G0G1G2相關的知道，請看這里：討論：關于曲面分析與G0、G1和G2的判斷
如果積分不夠，這里還有：怎麼樣用破衣來檢查曲面是否已經達到G0G1G2
這里來討論一下c2連接的曲線的做法！
我先說幾種情況下方法吧！
;););)

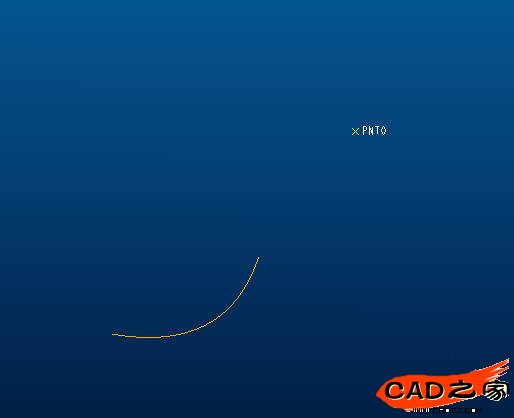

好了，以下是一條已知曲線和另一條曲線經過的一點！

圖1

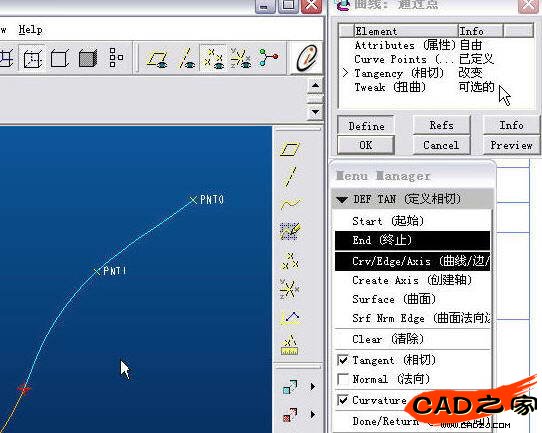

其中就要一項是用來控制相切和曲率相連的

圖2

注意，法向重合和曲率相等就是了

圖3

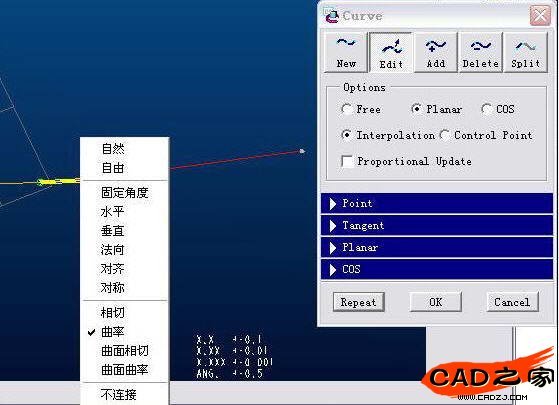

利用style做

圖4

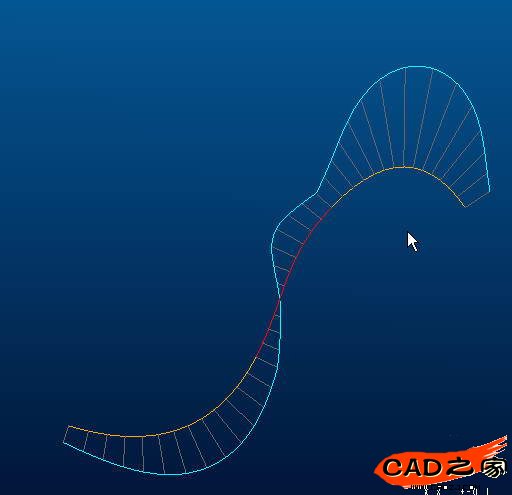

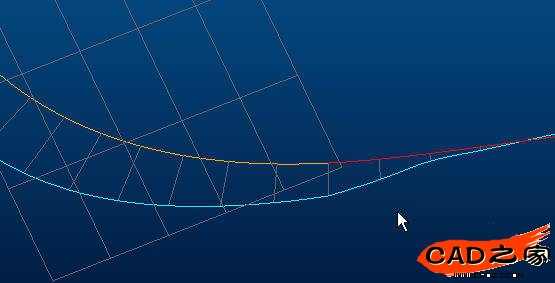

感覺好像有G3了

圖5

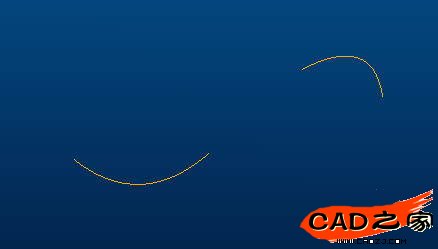

做一條曲和如下兩條已知曲線曲率相連

圖6

引用這兩段曲線，拉伸兩個曲面

圖7

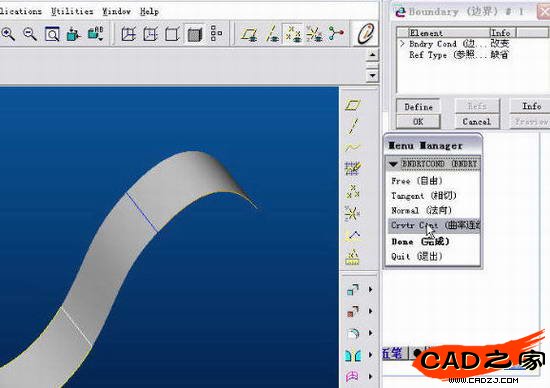

做混合曲面！把邊界條件定義為曲率相連

圖8

利用其邊界！就OK!

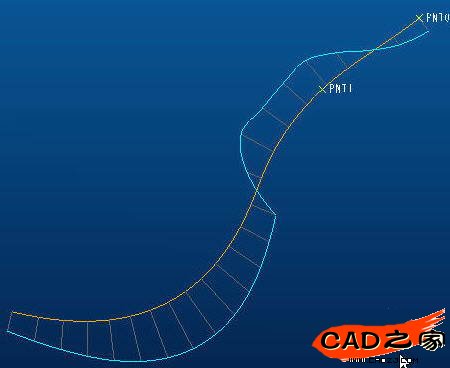

分析一下！

圖9

還是上面的條件！

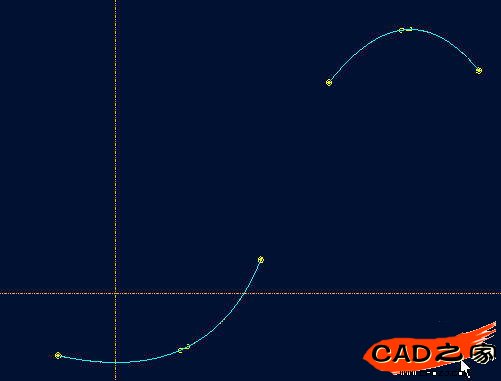

直接用2D畫曲線的，進入2D，引用兩條已知曲線

圖10

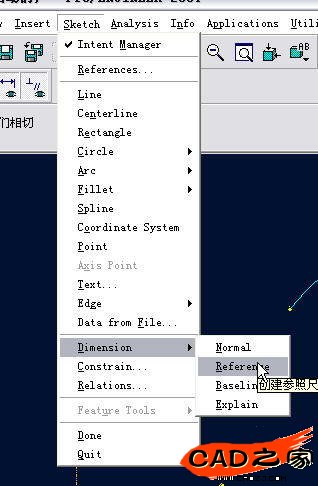

創建參照尺寸

圖11

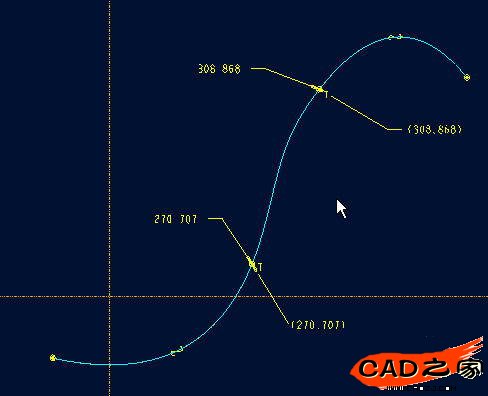

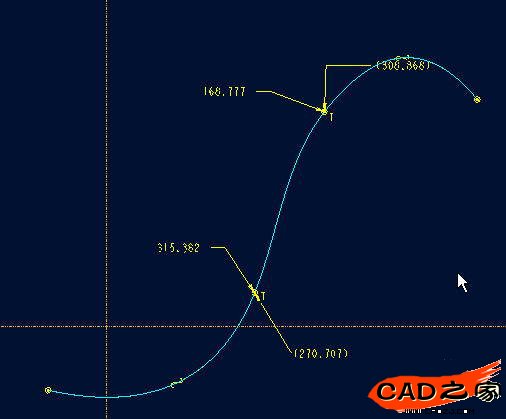

標出兩條已知曲線端點處的曲率半徑！:
再做一條spline曲線并標出其端點曲率半徑

圖12

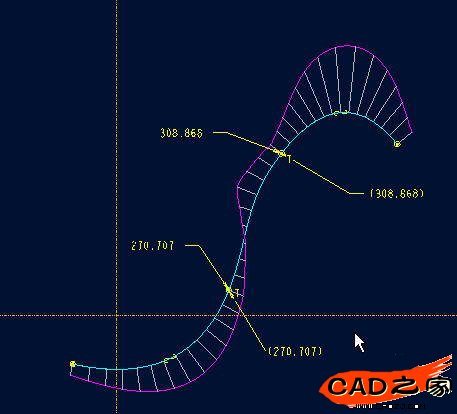

修改曲率尺寸使曲率半徑相等！
注意，有括號的是已知曲率半徑，不能改的

圖13

圖14

其實上面每種方法是互通的！有些只要稍微調一下是可以達到c3的！
對了，以上假設的曲線都是在同一個平面！

還有一個方法，很簡單

圖15
