1 引言

　　直的橡膠管穿在已彎成所需產品形狀的不銹鋼芯棒上，在硫化爐中對橡膠管進行硫化定型，通過水冷得到成品即油氣管。汽車油氣管檢具就是檢測油氣管是否合格的一個裝置，因此，檢具的制作精度要求較高，檢具完成后對其進行檢查，以判斷檢具是否合格，檢具一般在三坐標測量?jī)x上進行測量，以點的形式進行檢查。油氣管的幾何圖形由兩個同心圓沿一條樣條曲線掃描而成，由于是一條空間樣條曲線，對油氣管及其檢具采用Pro/ENGINEER軟件作為產品和檢具設計、數控編程的軟件平臺，在BeiJing FANUC—450數控銑床對其進行加工，通過Pro/ENGINEER的裝配模型和二次開發技術得到所需測量點的坐標，以檢驗產品是否合格。

　　2 三維模型

　　由于需進行數控加工必須得到檢具的三維

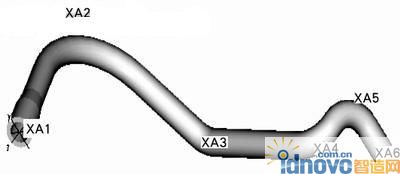

a)油氣管

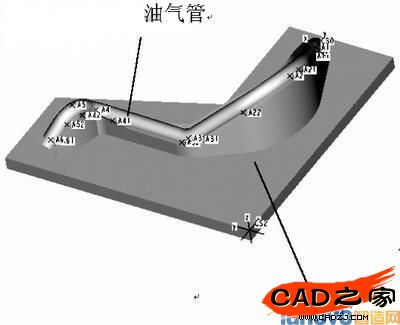

b)裝配圖

圖1

　　3 Pro/ENGINEER裝配模型

　　3.1 零部件標識

　　Pro/ENGINEER軟件是基于特征的實體造型軟件， 裝配模型是一個等級結構樹，它用一個數組結構對裝配體中的零部件進行唯一標識。可以對模型中的零部件進行查詢、讀取、修改和增減等編輯操作。對多層次的產品結構樹表達的裝配模型來說，要實現對結構樹中的每一個結點的信息進行操作，就必須對結構樹中的每一個結點進行從根結點到該結點的全局標識。對于一個子裝配體，如果我們只考慮其直接組成部件則是一個單層結構，可以用不重復的正整數來標識每一個零部件。對于一個成品裝配體來講，也是相同的，但由于成品裝配體是一個多層結構，所以可以通過增加層號來粗定位層信息，再用不重復的正整數來標識每一個零部件，最后形成用層數和以層數為長度的一維數組來標識的方法。如圖2所示，即為Pro/ENGINEER軟件下的部件標識示例。

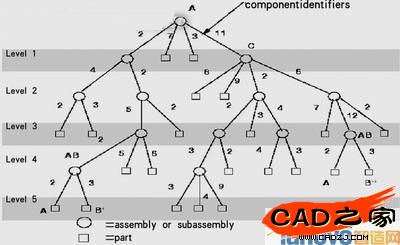

圖2 部件標識

　　在圖2所示的裝配體中，子裝配體C在裝配體A中的部件標識值為11，零件B在裝配體AB中的部件標識值為3等。圖2中的子裝配體AB在不同的地方出現了兩次(也就是同一部件在裝配體中的不同地方裝配了兩次)，它的組成部件B(也出現了兩次)的標識路徑卻不同，其具體標識如下：

　　Component B'

　　table_num = 5

　　comp_id_tab[0] = 2

　　comp_id_tab[1] = 2

　　comp_id_tab[2] = 5

　　comp_id_tab[3] = 2

　　comp_id_tab[4] = 3

　　Component B"

　　table_num = 4

　　comp_id_tab[0] = 11

　　comp_id_tab[1] = 6

　　comp_id_tab[2] = 12

　　comp_id_tab[3] = 3

　　其中，table_num為該部件在裝配體中所屬的數，也就是一維數組comp_id_tab的長度 ;comp_id_tab為長度值為table_num的一維數組，該數組是將部件各層的標識值從上到下依次標識出來，即為標識數組。

　　3.2 坐標轉換理論

　　從Pro/ENGINEER的裝配模型可以得到零部件的裝配信息，如約束關系、坐標轉換關系，而檢具在三坐標測量時必須給出檢測坐標系與原點。從圖1中可以看出，為了檢測的方便，有時產品的坐標系與檢具檢測的坐標系是不一致的，這就涉及到坐標轉換使原來坐標轉換為三坐標測量?jī)x測量的坐標，而在Pro/ENGINEER裝配模型中，當進行零部件裝配時，零部件的坐標系就乘一個齊次變換4×4階矩陣而保存在裝配信息中，通過Pro/ENGINEER二次開發工具Pro/Toolkit提取此裝配信息。以圖3為例，如需求零件B的坐標系相對于零件C的4×4階轉換矩陣，先分別提取零件B、C坐標系在總裝配體A坐標系的4×4階轉換矩陣Mtran，即MAB 和MAC，再對MAB求逆，得到M-1AB，Mtran=M-1AB· MAC即為零件B的坐標系相對于零件C坐標系的4×4階轉換矩陣，零件B點的坐標乘以此轉換矩陣就得到在零件C坐標系的坐標，也就是產品的點坐標數值通過一個轉換矩陣變換后變成三坐標測量?jī)x坐標系下所需檢測的點的坐標。

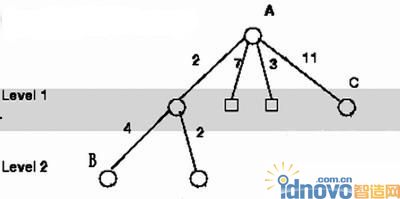

圖3 坐標轉換理論(Mtr=M-1AB.MAC)

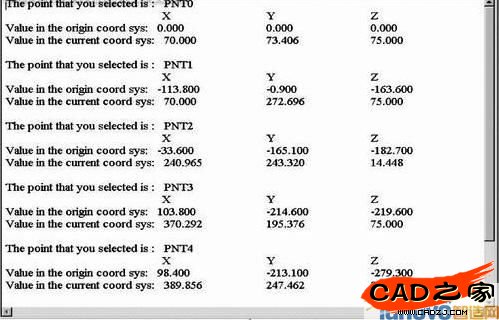

圖4 點坐標轉換結果

　　3.3 點數據及零部件裝配關系提取

　　在Pro/ENGINEER的裝配模型的工程數據庫中，即包含零部件的裝配關系，也包含零部件的幾何信息，即點、線、面以及體的數據，因此，通過如下的Pro/ENGINEER的二次開發函數即可提取點的坐標。

　　prodb_get_feature_dtm_points(model，feature_id，&point_lists);其中Model 代表所選擇零件的ID標識，feature_id表示構建此零件中所選的特征ID號，point_lists為一個三維數組存儲此特征中的所有點的坐標(相對此零件的坐標系的坐標)。

　　ProAsmcomppathTrfGet()函數可得到選擇零件相對根裝配體的轉換矩陣，選擇圖3中的B、C零件，可得到B、C零件的轉換矩陣。由于關于Pro/ENGINEER的二次開發的文章很多，在本文中就不再具體描述，通過坐標轉換理論，得到如下的結果。以此圖1(b)為例，通過Pro/ENGINEER的二次開發，得到如圖4所示結果。為檢驗其轉換是否正確，通過Pro/ENGINEER中的Analysis菜單可以進行測量，最終結果與轉換的坐標結果一致。

　　4 結論

　　汽車油氣管檢具由于采用了Pro/ENGINEER三維技術，使設計周期大為縮短，通過裝配模型得到的坐標轉換矩陣點坐標自動轉換，點坐標以表格的形式表示出來，解決以前在二維圖中通過標注尺寸得到坐標，減少了人為錯誤，同時通過零件的信息共享，真正實現了設計、制造、檢測一體化。
