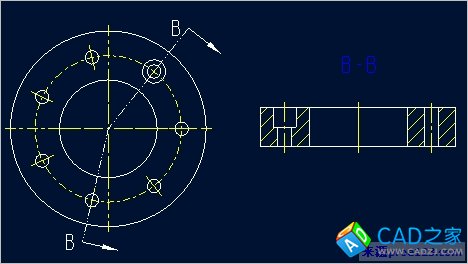

Proe工程圖的選擇剖面視圖必須由一般視圖來創建，這個不同一般剖面視圖和階梯剖面視圖的創建。本節將詳細介紹旋轉剖面視圖的創建，效果如圖1。

圖1

1、在零件模式的“視圖管理器”中創建剖面B。參考：Proe工程圖中創建階梯剖面視圖

2、在菜單管理器中選擇“偏移”->”雙側”->”單一”->”完成”。參考：Proe工程圖中創建階梯剖面視圖

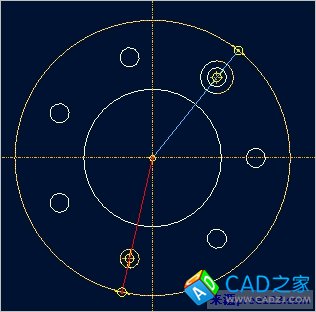

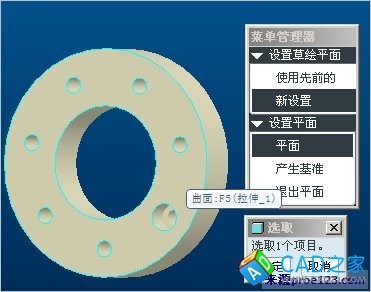

3、選擇，如圖2中的平面作為草繪平面，繪圖如圖3截面，并確定。

圖2

圖3

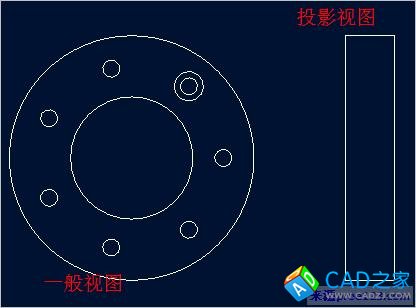

4、在工程圖模塊中創建如圖4的一般和投影視圖。

圖4

5、參考“Proe工程圖中投影視圖快速切換成一般視圖”，把投影視圖切換為一般視圖。

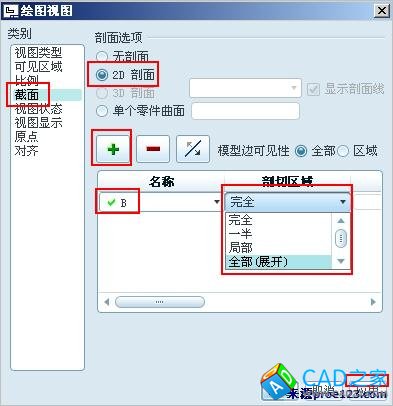

6、雙擊右側一般視圖，打開“繪圖視圖”對話框，按照圖5操作即可完成旋轉剖面視圖的創建。

圖5
