第一步 新建一個文件
File > New... > 出現新建文件對話框 > 輸入新文件名：gear > OK
第二步 建立第一條曲線
> Sketch | Done> 選擇繪圖平面：FRONT> OK> Top > 選擇參考平面：TOP

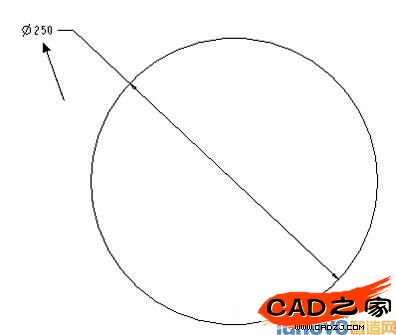

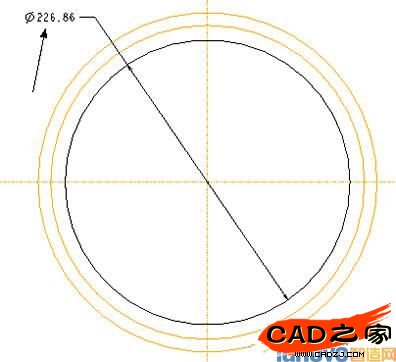

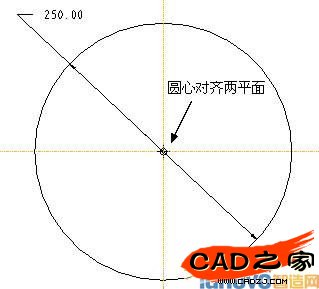

> 繪制如圖剖面
> > OK> 完成第一條曲線的繪制
第三步 修改曲線的名稱
Set Up > Name > Feature > 在模型樹選擇曲線
> 輸入新的名稱：PITCH_DIAMETER> Done > 回到PART菜單
第四步 修改尺寸的名稱

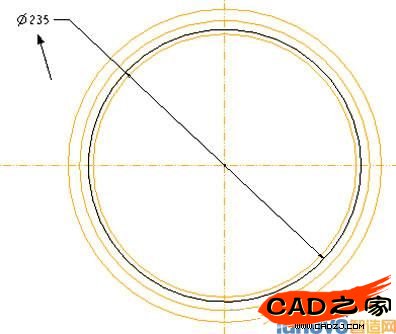

Modify > 在模型樹選擇曲線 > 在零件窗口出現尺寸，如圖
> DimCosmetics > Symbol > 選擇尺寸，如圖
> 輸入新的名稱：PCD> Done> Done> 回到PART菜單
第五步 建立兩個參數
Set up > Parameters > Part > Create > Real Number
> 輸入第一個參數名稱：
> 直接回車(由于這個參數的值是由方程控制的，所以這里不用輸入數值)> Real Number
> 輸入第二個參數名稱：no_of_teeth> 輸入數值：25> Done/Return> Done
> 回到PART菜單
第六步 輸入方程式
Relations > Add > 輸入方程式：m=PCD/no_of_teeth > 回車> 再一次回車以結束方程式的輸入> Done> 回到PART菜單
第七步 繪制第二條曲線

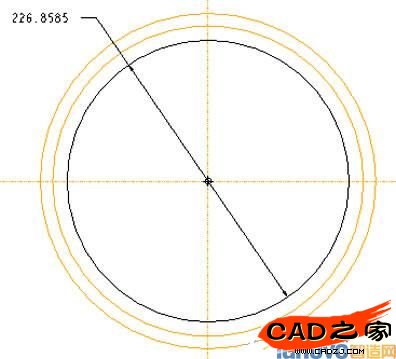

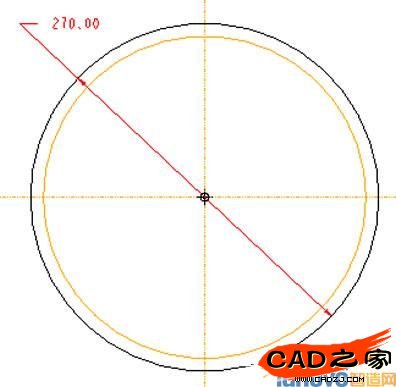

> Sketch | Done> Use Prev> Okay> 繪制如圖剖面
> > OK> 完成第二條曲線的繪制
第八步 修改第二條曲線的名稱
Set Up > Name > Feature > 在模型樹選擇第二條曲線 > 輸入新的名稱：ADDENDUM_DIAMETER> Done > 回到PART菜單
第九步 修改第二條曲線尺寸的名稱
Modify > 在模型樹選擇第二條曲線 > 在零件窗口出現曲線的尺寸
> DimCosmetics > Symbol > 選擇第二條曲線的尺寸> 輸入新尺寸名稱：ADD_DIAMETER> Done > Done> 回到PART菜單
第十步 輸入第二條方程式

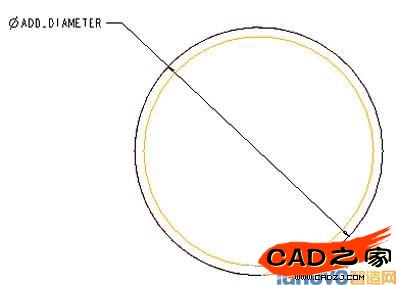

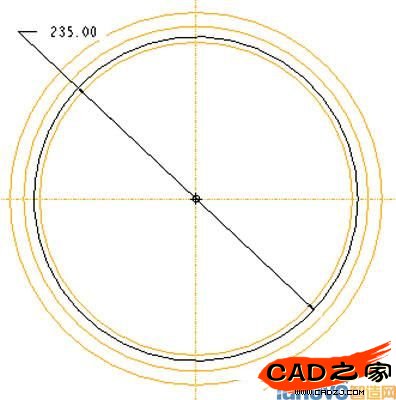

Relations > 選擇第二條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖
> Add > 輸入方程式：ADD_DIAMETER=PCD+2*m > 回車> 再一次回車以結束方程式的輸入> Done> 回到PART菜單
第十一步 繪制第三條曲線
> Sketch | Done> Use Prev> Okay> 繪制如圖剖面
> > OK> 完成第三條曲線的繪制
第十二步 修改第三條曲線的名稱
Set Up > Name > Feature > 在模型樹選擇第三條曲線 > 輸入新的名稱：DEDDENDUM_DIAMETER> Done > 回到PART菜單
第十三步 修改第三條曲線尺寸的名稱
Modify > 在模型樹選擇第三條曲線 > 在零件窗口出現曲線的尺寸，如圖

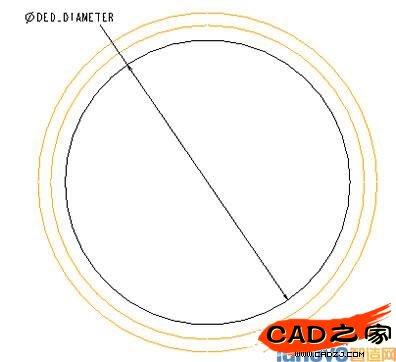

> DimCosmetics > Symbol > 如圖所示尺
> 輸入新尺寸名稱：DED_DIAMETER> Done > Done> 回到PART菜單
第十四步 輸入第三條方程式
Relations > 選擇第三條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖
> Add
> 輸入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回車
> 再一次回車以結束方程式的輸入> Done> 回到PART菜單
第十五步 繪制第四條曲線
> Sketch | Done> Use Prev> Okay> 繪制如圖剖面
> > OK> 完成第四條曲線的繪制
第十六步 修改第四條曲線的名稱
Set Up > Name > Feature > 在模型樹選擇第四條曲線 > 輸入新的名稱：BASE_DIAMETER> Done
> 回到PART菜單
第十七步 修改第四條曲線尺寸的名稱
Modify > 在模型樹選擇第四條曲線 > 在零件窗口出現曲線的尺寸，如圖
> DimCosmetics > Symbol > 如圖所示尺寸

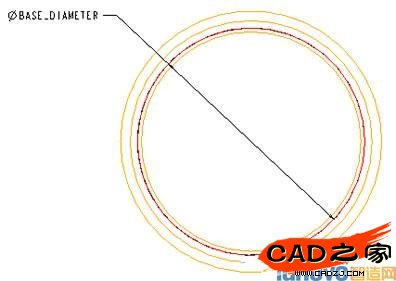

> 輸入新尺寸名稱：BASE_DIAMETER> Done > Done> 回到PART菜單
第十八步 建立一個參數
Set up > Parameters > Part > Create > Real Number> 輸入參數名稱：pressure_angle> 輸入數值：20> Done/Return> Done
第十九步 輸入第四條方程式MP2開思網
Relations > 選擇第四條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖
> Add > 輸入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回車> 再一次回車以結束方程式的輸入> Done
> 回到PART菜單
第二十步 建立第五條曲線

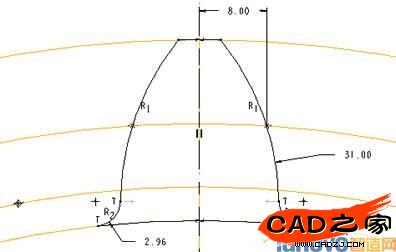

> Sketch | Done> Use Prev> Okay> 繪制如圖剖面
> > OK> 完成第五條曲線的繪制
第二十四步 建立兩個參數
Set up > Parameters > Part > Create > Real Number> 輸入參數名稱：helix_angle> 輸入數值：15
> Real Number> 輸入參數名稱：face_width> 輸入數值：100> Done/Return> Done、
> 回到PART菜單
第二十五步 復制曲線
Feature > Copy > Move | Select | Independent | Done> 選擇TOOTH曲線 > Done
> Translate > Plane > 選擇FRONT平面 > Flip | Okay
> 輸入數值：face_width*cos(helix_angle)/3
(注：這里可以用方程式代替，這里為了簡便，就不寫出來了，但我已給出完整的公式，你只需將公式代出相應的尺寸名稱就可以了。例如，這里的尺寸名稱是d21，那么，在完成該步驟后，加入公式d21=face_width*cos(helix_angle)/3就可以了，后面有多處也是如此)
> Rotate > Csys> 選擇坐標系統PRT_CSYS_DEF> Z axis> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK

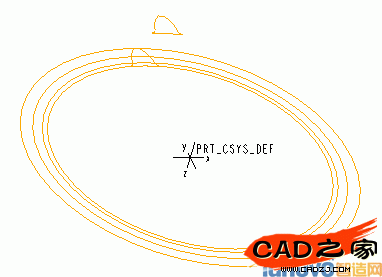

> Done > 回到PART菜單> View > Default> 轉為3D視圖

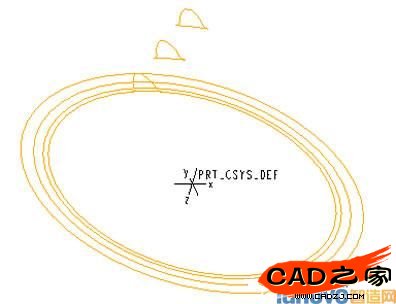

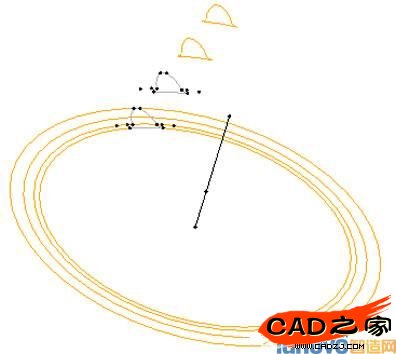

> 完成后如圖
注：正如你見到的，你就可以直接輸入公式，
第二十六步 復制曲線
Feature > Copy > Move | Select | Independent | Done
> 選擇第二十五步建立的曲線 > Done> Translate > Plane > 選擇FRONT平面 > Flip | Okay
> 輸入數值：face_width*cos(helix_angle)/3> Rotate > Csys> 選擇坐標系統PRT_CSYS_DEF> Z axis
> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜單

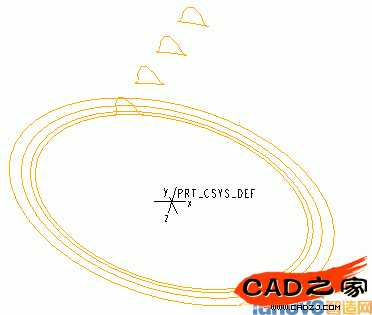

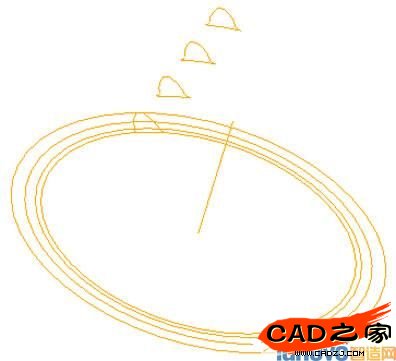

> 完成后如圖
第二十七步 復制曲線
Feature > Copy > Move | Select | Independent | Done
> 選擇上步建立的曲線 > Done> Translate > Plane > 選擇FRONT平面
> Flip | Okay> 輸入數值：face_width*cos(helix_angle)/3> Rotate > Csys
> 選擇坐標系統PRT_CSYS_DEF> Z axis> Flip | Okay> 輸入數值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜單

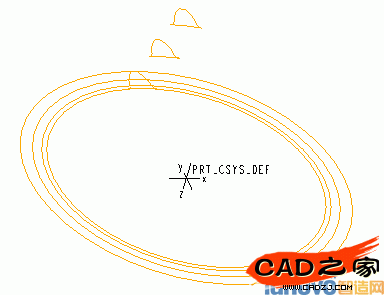

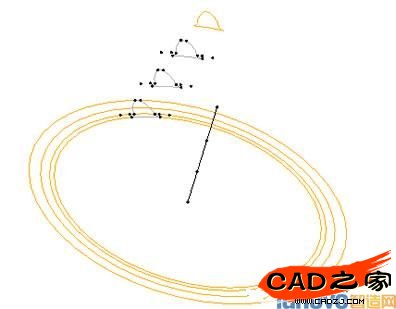

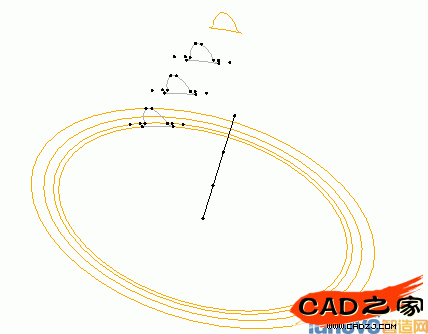

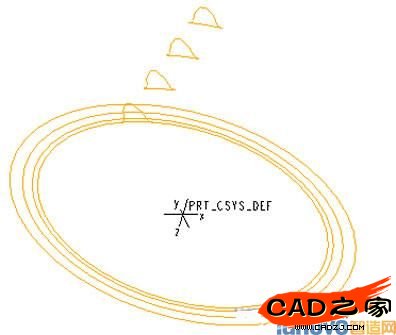

> 完成后如圖
第二十八步 建立一條曲線
> Sketch | Done> 選擇繪圖平面：TOP> OK> Bottom > 選擇參考平面：FRONT

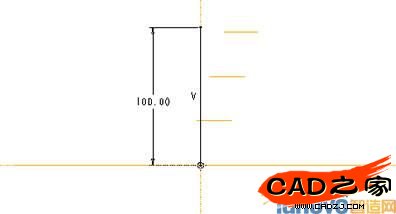

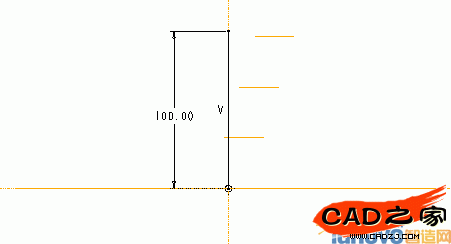

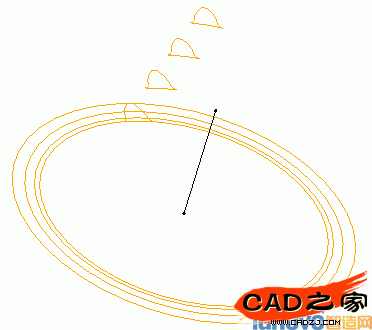

> 繪制如圖剖面
> > OK> 完成曲線的繪制> View > Default> 轉為3D視圖
第二十九步 建立Swept Blend特征
Feature > Create > Solid > Protrusion > Advanced | Solid | Done
> Swept Blend | Done> Select Sec | NrmToOriginTraj | Done> Select Traj> One By One | Select > 選擇曲線 > Done
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> 提示欄出現：Continue to next section? (Y/N):> 輸入：Y
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> 提示欄出現：Continue to next section? (Y/N):> 輸入：Y
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done

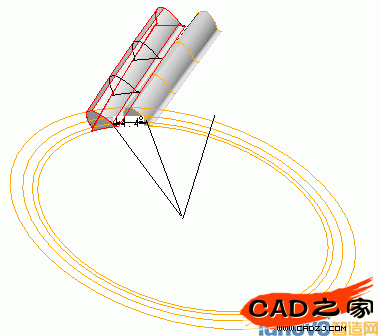

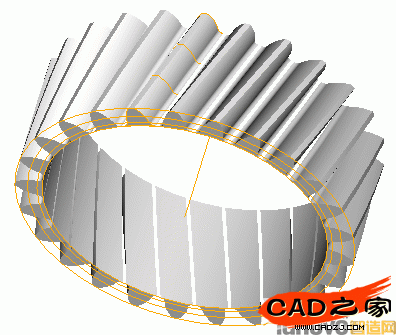

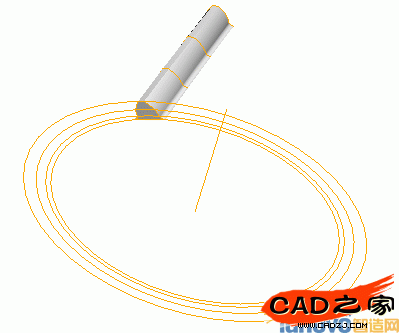

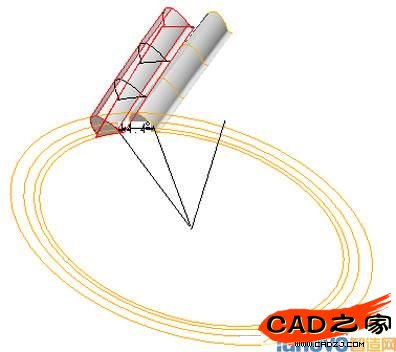

> 提示欄出現：Continue to next section? (Y/N):> 輸入：N> 在對話框中單擊OK> 完成Swept Blend特征，如圖
第三十步 復制實體
Copy > Move | Select | Independent | Done> 選擇Swept Blend實體 > Done> Rotate > Csys
> 選擇坐標系PRT_CSYS_DEF> Z axis> Okay> 輸入旋轉角度：360/no_of_teeth
> Done Move> Done> OK> Done > 回到PART菜單

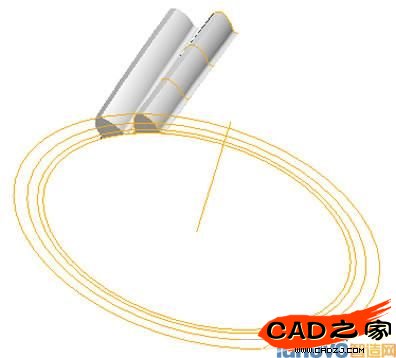

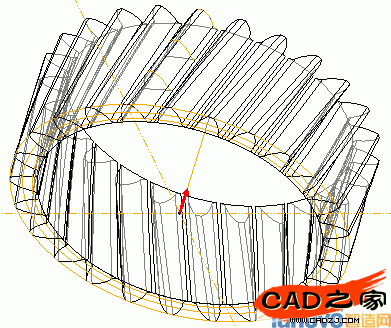

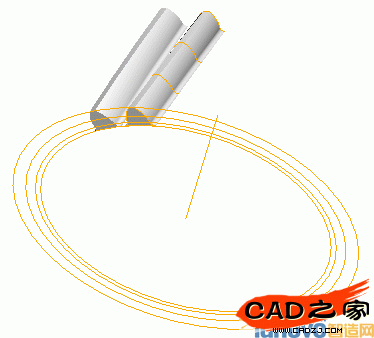

> 完成實體的復制，如圖
第二十一步 修改第五條曲線的名稱
Set Up > Name > Feature > 在模型樹選擇第五條曲線
> 輸入新的名稱：TOOTH
> Done
> 回到PART菜單
第二十二步 修改第五條曲線尺寸的名稱
Modify > 在模型樹選擇第五條曲線 > 在零件窗口出現曲線的尺寸

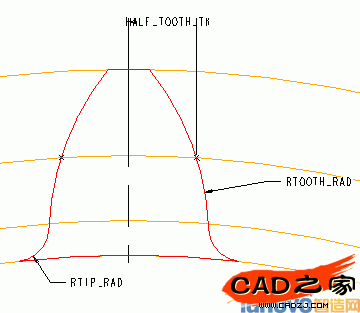

> DimCosmetics > Symbol > 分別將對應的尺寸改成如圖所示的名稱
> Done
> Done
> 回到PART菜單
第二十三步 建立方程式
Relations > 選擇第五條曲線 > 這時零件窗口顯示零件尺寸的名稱，如圖
> Add

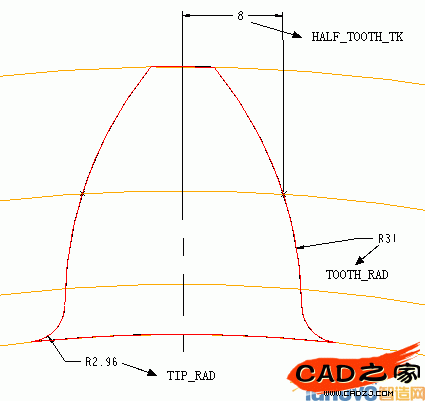

> 輸入方程式：TOOTH_RAD=PCD/8 > 回車
> HALF_TOOTH_TK=3.1415*m/4 > 回車
> TIP_RAD=3.1415*m/8 > 回車
> 再一次回車以結束方程式的輸入
> Done
> 回到PART菜單
第二十四步 建立兩個參數
Set up > Parameters > Part > Create > Real Number
> 輸入參數名稱：helix_angle
> 輸入數值：15
> Real Number
> 輸入參數名稱：face_width
> 輸入數值：100
> Done/Return
> Done
> 回到PART菜單
第二十五步 復制曲線
Feature > Copy > Move | Select | Independent | Done
> 選擇TOOTH曲線 > Done
> Translate
> Plane
> 選擇FRONT平面
> Flip | Okay
> 輸入數值：face_width*cos(helix_angle)/3
(注：這里可以用方程式代替，這里為了簡便，就不寫出來了，但我已給出完整的公式，
你只需將公式代出相應的尺寸名稱就可以了。例如，這里的尺寸名稱是d21，
那么，在完成該步驟后，加入公式d21=face_width*cos(helix_angle)/3就可以了，
后面有多處也是如此)
> Rotate
> Csys
> 選擇坐標系統PRT_CSYS_DEF
> Z axis
> Flip | Okay
> 輸入數值：helix_angle/3
> Done Move
> Done
> OK
> Done > 回到PART菜單
> View > Default
> 轉為3D視圖
> 完成后如圖
注：正如你見到的，你就可以直接輸入公式，
第二十六步 復制曲線
Feature > Copy > Move | Select | Independent | Done
> 選擇第二十五步建立的曲線 > Done
> Translate
> Plane
> 選擇FRONT平面
> Flip | Okay
> 輸入數值：face_width*cos(helix_angle)/3
> Rotate
> Csys
> 選擇坐標系統PRT_CSYS_DEF
> Z axis
> Flip | Okay
> 輸入數值：helix_angle/3
> Done Move
> Done
> OK
> Done > 回到PART菜單
> 完成后如圖
第二十七步 復制曲線
Feature > Copy > Move | Select | Independent | Done
> 選擇上步建立的曲線 > Done
> Translate
> Plane
> 選擇FRONT平面
> Flip | Okay
> 輸入數值：face_width*cos(helix_angle)/3
> Rotate
> Csys
> 選擇坐標系統PRT_CSYS_DEF
> Z axis
> Flip | Okay
> 輸入數值：helix_angle/3
> Done Move
> Done
> OK
> Done > 回到PART菜單
> 完成后如圖
第二十八步 建立一條曲線
> Sketch | Done
> 選擇繪圖平面：TOP
> OK
> Bottom > 選擇參考平面：FRONT
> 繪制如圖剖面
>
> OK
> 完成曲線的繪制
> View > Default
> 轉為3D視圖
第二十九步 建立Swept Blend特征
Feature > Create > Solid > Protrusion > Advanced | Solid | Done
> Swept Blend | Done
> Select Sec | NrmToOriginTraj | Done
> Select Traj
> One By One | Select > 選擇曲線 > Done
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> 提示欄出現：Continue to next section? (Y/N):
> 輸入：Y
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> 提示欄出現：Continue to next section? (Y/N):
> 輸入：Y
> Pick Curve | Sel Loop > 選擇如圖所示曲線位置 > Done
> 提示欄出現：Continue to next section? (Y/N):
> 輸入：N
> 在對話框中單擊OK

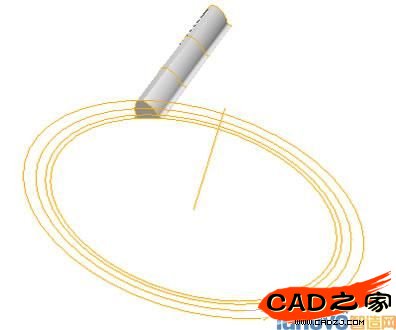

> 完成Swept Blend特征，如圖
第三十步 復制實體
Copy > Move | Select | Independent | Done
> 選擇Swept Blend實體 > Done
> Rotate
> Csys
> 選擇坐標系PRT_CSYS_DEF
> Z axis
> Okay
> 輸入旋轉角度：360/no_of_teeth
> Done Move
> Done
> OK
> Done > 回到PART菜單
> 完成實體的復制，如圖
第三十一步 鏡像齒輪
Pattern > 選擇復制出來的實體 > Done
> General | Done
> 選擇如圖尺寸
> 輸入旋轉角度：360/no_of_teeth
> Done
> 輸入鏡像個數：24
注：這里使用方程式時為:no_of_teeth-1，但現在這里不能直接使用公式
> Done

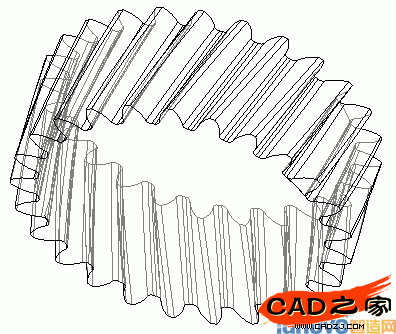

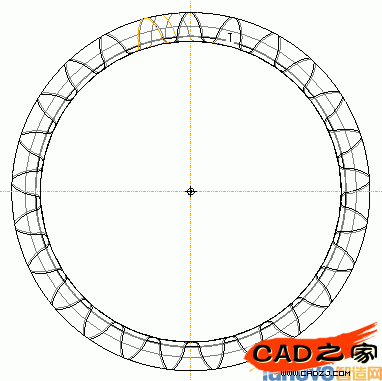

> 完成后如圖
第三十一步 建立實體
Create > Solid > Protrusion > Extrude | Solid | Done
> One Side | Done
> 選擇繪圖平面：FRONT
> Flip | Okay
> Top > 選擇參考平面：TOP
> 繪制如圖平面
>
> UpTo Surface | Done
> 選擇如圖的面為終止面
> OK
第三十二步 隱藏曲線，如圖
齒輪內部特征比較簡單，可以自己制作完成。
