非結構焊接件是相對于SolidWorks工具欄來說的，默認的SolidWorks是焊接工具欄主要是為結構件準備的，如用型材或者管材焊接的架子等，這種產品往往不需要對構成焊接件的毛胚零件進行出圖或處理，只需要出一個工程圖就好了，而對于大型的焊接架，如大型設備等，這個工具欄幾乎沒有什么作用，所以對于繪制大型的非結構焊接件需要進行單獨的處理.

　　這里有3種方案：

　　1：在裝配體中自頂向下的制作方式

　　2：在零件中利用焊接功能和焊接清單進行設計

　　3：在裝配體中自底向上的制作方式

　　方案1：在裝配體中自頂下制作方式

　　這種方法和方法1基本類似，只是繪制零件的時候是在裝配體的零件環境下，零件在裝配體可以參考其他現有零件的幾何關系，每個零件單獨賦予屬性(如名稱、材料、重量等)利用材料明細表模板出所需要的BOM。

　　優點：結構清晰明了，零件之間有相對復雜(根據模型的規模)關聯關系，發生錯誤的幾率較低(如更名方法不

　　，就會報錯等)，可以進行關聯更改等;對設計人員的要求較高，需要掌握零件設計、裝配體下的高級零件設計、理解父子關系、關聯關系、幾何關系等的本質。

　　缺點：操作比較繁復，需要設計人員有較高的技能。

　　適用范圍：已有現成的2D或相關資料參考的設計，以及全新的原創性設計。

　　方案2：在零件中利用焊接功能和焊接清單進行設計

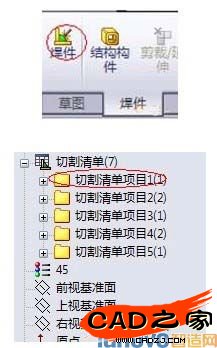

　　這個方案是在零件環境下，標示零件為焊接件(點焊件工具欄的焊件命令)

　　這樣設計零件的時候，默認不合并實體，零件設計完成后，新建工程圖，并建立焊接清單，然后返回零件環境，在焊接清單上點更新，Sw會自動將構成零件的構成焊件的實體自動分類。如下圖：

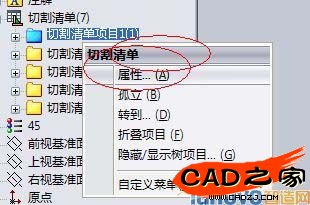

　　在切割清單項目上，點右鍵，屬性，增加材料明細表和焊接清單所需要的屬性值。(注意此屬性值不是填寫在單個零件的屬性里面)，填寫后，將焊件與其他零件裝配，出BOM的時候，在焊接零件環境下，可以將焊接清單刪除，然后插入材料明細表，在裝配體環境下可以用"縮進"的方式出帶有切割實體的BOM。

　　如果需要切割的零件單獨出圖，利用以下方式可以快速輸出切割的實體：

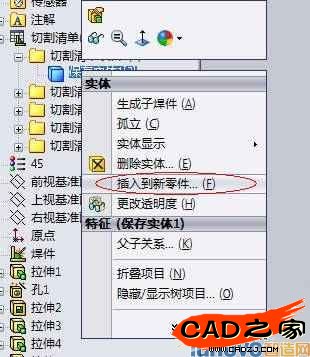

　　在每個切割項目上，點其中的一個實體(注意，一個切割項目只需要輸入一個實體即可)。點右鍵，插入到新零件。然后命名并出圖。(注意，此時輸出的零件與焊件本身是關聯的，如果更改了焊件，輸出的零件也自動更改，所以更改名字的時候要注意，不能丟失了其關聯關系，推薦使用SolidWorks Explorer或者SolidWorks Enterprise PDM更改)

　　優點：結構簡單，繪制快速，符合設計思維，更改簡單。

　　缺點：需要操作人員具備對焊件的相關操作技能。需要了解零件之間的關聯更改，掌握更改零件名稱的技能。需要了解焊接清單與材料明細表、切割清單的差異。

　　適用范圍：最適合于原創性設計。

　　方案13：在裝配體中自底向上的制作方式

　　這種方法最簡單，就是把構成焊接件的每個零件都單獨繪制出來，然后在裝配體中做裝配，每個零件單獨賦予屬性(如名稱、材料、重量等)，利用材料明細表模板出所需要的BOM。

　　優點：結構清晰明了，零件之間沒有復雜的關聯關系，發生錯誤的幾率低，對設計人員的要求低。

　　缺點：不符合設計思維(焊接件從嚴格意義上說，更是一個零件，用繪制零件的方式，可以參考其他的特征進行設計，這樣更符合設計思維)，不能進行關聯更改，(如更改某個尺寸時，不能相關聯零部件的尺寸不能自動更改，更改效率低下。

　　適用范圍：已有現成的2D或相關資料參考的設計，可以使用此方法。不適合于進行原創性設計。

　　其他注意事項：

　　提問：設計完成后，如果快速更改名字或者重命名?

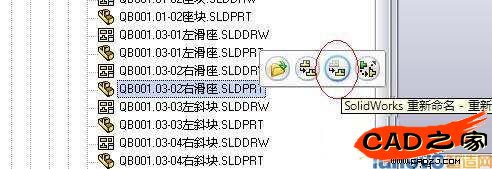

　　答案：利用SolidWorks Explorer ，選中要改名字的零件，點右鍵或左鍵，在彈出的工具欄上選擇重命名：

　　這樣更改的名稱就自動更改了使用其的裝配體和工程圖的參考關系，不會報錯。

　　提問：設計完成后，如果焊件需要打磨、切割、焊接等造成的毛坯件和焊接加工后的零件不一致，如何處理?

　　有人用2個零件來處理，一個用來做裝配，一個用來出毛坯圖，這樣顯然不合理，容易發生錯誤，更改時也很繁復，需要很細心的操作，所以不建議使用。

　　答案： 利用零件的配置功能，增加一個出圖用的配置或者裝配用的 配置，這樣就可以實現一個零件多個狀態了。如裝配用的配置或者出圖用的配置。
