3.3受力分析模塊

    3.3.1選擇螺檢受力類型

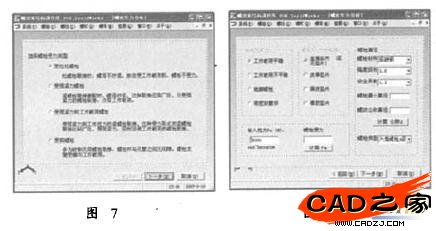

    為了方便計算和校核，特為標準件庫付上此模塊，該模塊同樣適用于螺柱、螺釘?shù)攘慵姆治龊托：?圖7)。

    3.3.2輸入工作載荷計算公稱直徑

    正確輸入工作載荷后，應計算總拉力，選擇螺栓材料，更新強度級別后最小值將作為默認強度級別，計算公稱直徑并選擇螺栓類型后就掛接到標準件庫(圖8)。


    4結束語

    通過上述方法建立的二次開發系統，能夠在Solidworks2004的實體零件造型環境和裝配環境中正確運行，為機械設計提供了很多方便。另一方面，程序稍作改動，可把生成的標準件按另外的格式保存，然后可輸人到Pro/E或其他三維造型軟件中，供設計時選擇。實現數據共享，無須重復創建標準件庫。
