1引言

    近幾年，隨著計算機三維CAD/CAE/CAM軟件的應用與普及，使得傳統的二維機械設計逐步向三維設計轉化。設計構思的表達由原來的二維圖紙演變成直接用計算機模擬三維實體模型的虛擬產品。SolidWorks軟件就是其中的典型代表，它是美國SolidWorks公司基于Windows開發的全參數化三維實體造型軟件，有著易用和友好的界面，其靈活的操作方式和面向?qū)ο蟮牟僮魈攸c，得到了業界廣大工程師的一致認可。該軟件可以最大限度地滿足設計者的設計意圖，操作簡單，功能強大，容易上手，但要提高裝配體繪制的效率，還要做許多工作，如建立簡單的標準件庫。標準件是工程設計中用途最廣泛的基本單元，其繪制也是設計人員重復勞動最多的環節，所以設計三維參數化標準件對裝配體的設計和產品總裝圖的生成都具有十分重要的意義。

    2基本設計原理

    所謂參數化設計是指參數化模型的尺寸用對應的關系表示，而不需用確定的數值，變化一個參數值，將自動改變所有與它相關的尺寸，也就是采用參數化模型，通過調整參數來修改和控制幾何形狀，自動實現元件的精確造型。如果用戶的計算機上同時安裝了MicrosoftExcel,就可以使用Excel在零件文件中直接嵌人新的參數配置，配置即由一個零件或部件派生而成的形狀相似、大小不同的一系列零件或部件集合。在SolidWorks中大量使用的配置是系列零件設計表，利用系列零件設計表可以很容易地生成一系列大小相同、形狀相似的標準零件，如螺母、螺栓等，從而形成一個標準零件庫。

    使用系列零件設計表具有如下優點:

    (1)可以采用簡單的方法生成大量的相似零件，對于標準化零件的管理有很大的幫助。
    (2)使用系列零件設計表，不必一一創建相似零件，從而可以節省大量的時間。
    (3)使用系列零件設計表，在裝配體中很容易實現零件的互換。

    3設計方法和過程

    下面就以M12螺母為原始樣本零件創建系列零件設計表從而創建螺母庫。

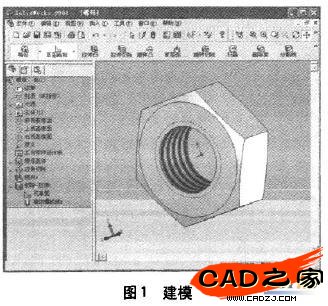

    (1)啟動SolidWorks2004,繪制M12螺母。如圖1,
    (2)鼠標右擊FeatureManager設計樹中的注解文件央截，在彈出的快捷菜單中選擇"顯示特征尺寸"。這時在圖形區域中零件的所有特征尺寸都顯示出來，作為特征定義尺寸，它們的顏色是藍色的，而對應特征中的草圖尺寸則顯示為黑色。
    (3)選擇菜單"插入"、"系列零件設計表"命令。在"系列零件設計表"的FeatureManager中的"源"欄選擇"空白"。兩次點擊"確認".這時，出現一個Excel工作表在零件文件窗口，Excel工具欄取代了SolidWorks工具欄，在圖形區域中雙擊各個驅動尺寸，如圖2。

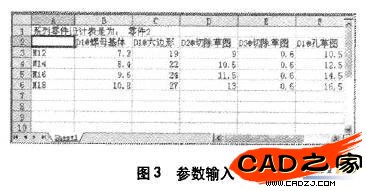

    (4)在系列零件設計表中輸入其它型號螺母的尺寸參數，如圖3。點擊圖形區域中的空白處從而完成系列零件的設計。

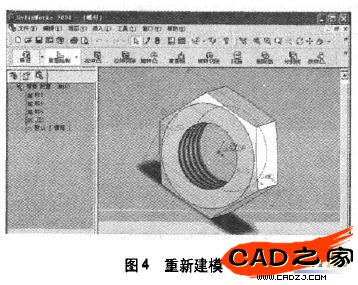

    (5)單擊So1idWorks窗口左邊面板頂部的ConfigurationManager圖標，在ConfigurationManager設計樹中顯示了該模型中系列零件設計生成的所有型號。雙擊要應用的型號，系統就會按照系列零件設計表中該型號的模型尺寸重新建模，如圖4。完成建模后點擊"保存，，將零件保存為"螺母庫"。


    4結論

    在任何時候，均可以在原始樣本零件中加入或刪除特征，于是我們可以建立一系列標淮件庫，如螺母庫、墊圈庫、彈簧庫等。在此基礎上，我們可以進行某些非標準件的參數化設計，如齒輪，凸輪等。在進行裝配體繪制時，我們可以隨時調用庫里的零件，使繪圖方便快捷.
