副標題#e#    SolidWorks是美國SolidWorks公司在基于Windows平臺上開發的全參數化三維機械設計軟件，它具有強大的建模和裝配能力并且工程圖操作靈活方便，是進行三維機械設計的有效工具，能通過標準格式與其它各種制圖軟件完全兼容。該軟件在國內的航空、航天、鐵道、兵器、電子、機械等領域已有廣泛的應用，在國內擁有廣大的用戶群體，但由于該軟件是由國外公司編寫的，在一些具體細節上與中國國情不吻合或使用不方便，如何充分發揮SolidWorks的強大功能又充分利用其用戶自定義接口，實現系統方便、快捷使用是許多工程技術人員探索的目標。

    本文在應用SolidWorks的過程中，發現可以充分利用SolidWorks文件屬性的開放功能，并在充分利用SolidWorks API函數基礎上進行系統的自定義開發，充分保證工程圖、總明細目錄等信息的一致性，實現SolidWorks數據信息的"一次輸人，全局使用;源頭產生，源頭維護"，如圖1所示，從而大大減輕工程設計人員的工作量及提高工作效率，進而將主要精力放在設計上，尤其是針對復雜系統，利用該方法可以避免很多失誤，大大減輕工作量。


    1 改進SolidWorks設置

    1. 1自定義文件屬性

    在系統安裝文件目錄(…langChinese-simpli-fled)中，有properties. txt文件。用記事本打開該文件就可以直接維護文件屬性的內容。需要注意的是，記事本中一行名稱對應SolidWorks文件屬性的一欄，為便于工作將常用的功能放在前面，設置好后保存該文件，啟動SolidWorks時就自動載人預設的文件屬性參數。

    1. 2設置三維零件和裝配體屬性

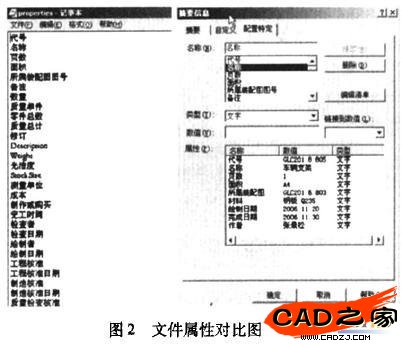

    設計人員設計好各個三維零件和按裝配關系設計好三維裝配體后，再設置所需要的每一個零部件的文件屬性。操作步驟是點擊零部件實體的文件*屬性，選擇"配置特定"頁面，如圖2所示。在這里維護好每一個三維零件和裝配體的詳細屬性信息，該信息提供給整個系統使用。如果相關信息發生修改，只需要修改該內容就可以在整個系統任何需要的地方讀取該信息。


    1. 3改進標題欄

    用戶可以在SolidWorks所提供的工程圖模板上自定義所需要的工程圖模板，將特定標題欄中的信息鏈接到系統定義好的文件屬性上。操作步驟是:在任意空白工程圖中，右鍵中點擊編輯圖紙格式后，選中所要修改的標題欄中的注釋框，再右鍵點擊屬性，就可以在注釋文字欄中設置鏈接的信息，比如:$PRP-SHEET;"代號"，將在三維零件圖中的零件代號內容自動鏈接過來，實現信息共享;用:$PRP ;"系統屬性"格式調用零件文件中的系統屬性值，如:$PRP; "SW-圖紙比例"，其它屬性類推如此。一般需要保存為適合自己需要的工程圖模板，就可以在下次需要使用時直接調用選擇。

    1. 4改進材料明細表

    對于裝配體的工程圖，設計人員還需要提供材料明細表，SolidWorks本身已提供BOM ( Bill of Material，物料清單)表的標準模板，但該模板卻與需求相差較遠，故需要改進。首先將標準模版引人任意一裝配工程圖，再選中材料明細表(最好先選中需要修改的列)并右鍵選擇插人列功能，就會在Property Manager中出現如圖3所示的自定義屬性的下拉框，在下拉框中選擇需要的信息并設置好列寬后，就得到工程圖的材料明細表，如圖4所示。此時設計人員可以將自定義設置好的BOM模板另存起來，便于下次直接調用。
