4 主軸的有限元分析

    4.1 COSMOS 模塊簡介

    COSMOS 是完全整合在SolidWorks 中設計分析系統的，提供壓力、頻率、約束、熱量和優化分析。為設計工程師在SolidWorks 的環境下，提供比較完整的分析手段，獲得修正和優化設計所需的必要信息。


    4.2 主軸靜態分析與疲勞分析

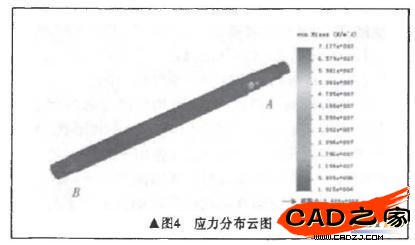

    在COSMOS 中，按照主輸工作狀態建立主軸兩端的約束類型(A 為固定端，B 為浮動編) ;同時對軸施加粉碎一室的轉矩、粉碎二室的轉矩、風扇部分的轉短、離心力和帶對軸的壓力載荷，運行靜態分析結果如圖4所示。

    從運行結果知，軸的靜強度是足夠的.最危險部位是軸承支撐處。運行疲勞分析，結果如圖5 、圖6所示。

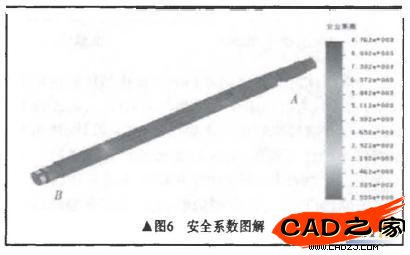

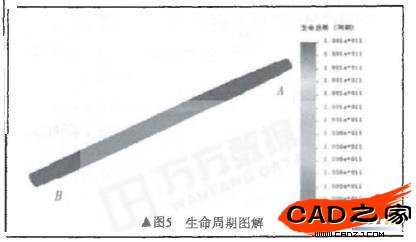

    生命周期圖解給出了主軸上每個節點發生疲勞破壞的循環次數。由安全系數圖解知B 端的鍵槽部位最不安全，設計時要留有足夠的圓角降低應力集中;最小安全系數2. 56，主軸疲勞強度足夠。


    5 小結

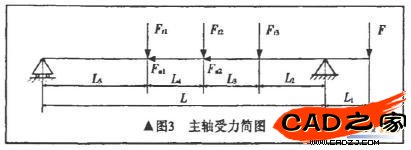

    本文以CM 系列超細粉碎機的主軸為研究對象，根據粉碎機主軸的結構和受力特點，得出主軸的受力簡化模型。在此力學模型基礎之上，進行CM31 型粉碎機的力學計算，最終利用SolidWorks 的COSMOS 功能對主鈾進行有限元分析。此分析可用于主鈾的強度校核.并為進一步進行主軸的優化設計提供了有效的途徑。該方法也可用于同類型的軸類零件的校核與優化設計。
