副標題#e#    0 引言

    水稻芽種直播機省去了傳統的落谷、拔秧、移栽3道環節，減少了常規栽培的育秧、拔秧和插秧等繁重工作。芽種采用精密直播，節約良種，減少或省去間苗工時。因此，水稻芽種直播是一種省工、節本、高效的栽培技術，具有廣闊的應用前景。目前，傳統水稻直播機不適應芽種直播，需要設計一種與農藝要求相適應的水稻芽種直播機。為了節省研制成本，縮短研發周期，通過采用虛擬樣機技術，設計了一種基于偏心頂桿式排種器的水稻芽種播種機的虛擬樣機，并對其關鍵部件進行運動仿真分析和有限元分析。

    1 虛擬樣機及其分析技術

    虛擬樣機及其分析技術是指用計算機完成整個產品的開發過程。它以數字化的形式虛擬地、可視化地、并行地開發產品，并在制造物理樣機之前以虛擬原型的形式對產品的結構和性能進行分析和仿真，實現設計過程的早期反饋，及早地發現和解決問題，減少產品開發時間和費用。其核心技術包括三維實體建模技術和仿真分析技術。與其相關的還有計算機輔助設計(CAD)技術、有限元分析(FEA)技術、驅動元建模技術、模型反求技術、控制系統分析技術和優化設計技術H。

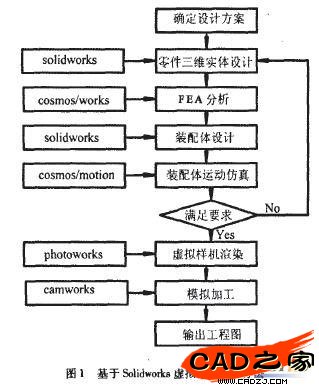

    實體建模的工具軟件很多。筆者采用Solidworks2005建立的水稻芽種直播機實體模型，用cosmos／motion對排種器的工作過程進行仿真分析，采用cosmos／work對其主梁進行有限元分析。設計和分析過程如圖l所示。


    2水稻芽種直播機的虛擬樣機設計

    2．1 水稻芽種直播機的設計方案

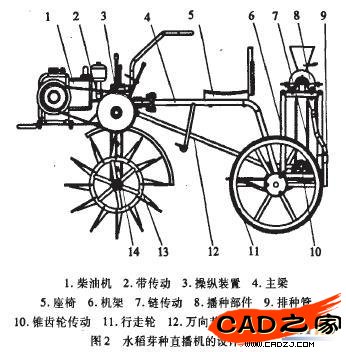

    根據工作要求，設計的水稻芽種播種機主要由柴油機、操縱裝置、傳動裝置、播種部件、行走部件機架等部分組成(如圖2所示)。柴油機的動力經帶傳動傳給齒輪減速器，減速后動力分為兩路：一路傳給地輪驅動整機行走；一路經萬向節聯軸器、錐齒輪傳動、鏈傳動帶動播種器播種。根據需要可隨時結合或分離兩路動力，實現整機行走、停運以及排種器的播種運動。
