SolidWorks Simulation圖解應用教程（三）

時間:2010-11-14 21:34:12 來源:

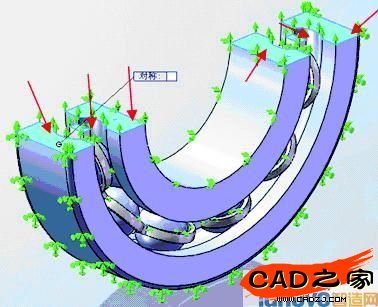

　　5)類似于步驟2，添加如圖25所示的六個面的“對稱”約束，因?yàn)樵撗b配體具有對稱關系，所以我們可以只分析一半，因此這里添加一個對稱的約束。

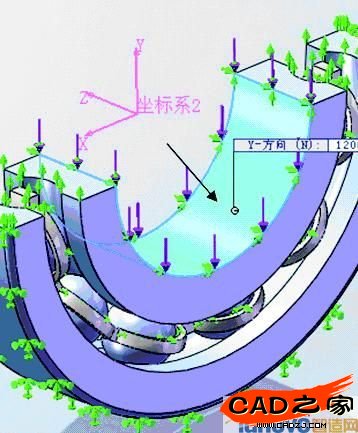

　　(6)單擊“外部載荷”按鈕下方的小三角，并單擊下級菜單中的“軸承載荷”按鈕。在圖形區域中單擊如圖26所示的內圈內圓柱面，“面<1>@內圈-1”出現在“軸承載荷的圓柱面” 框內，然后激活“選擇坐標系框，在特征樹中選擇“坐標系2”，“坐標系2”出現在“選擇坐標系”框內，然后再按圖27設置軸承載荷后單擊“確定”按鈕 (在這里我們?cè)赮方向上向下施加12,000N的力)。

　　(7)如圖28所示，右擊“連結”下的“全局接觸：接合”→“編輯定義…”，在彈出的對話框中將接觸面設置為“自由(無交互作用)”后單擊“確定” 按鈕，如圖29 所示。

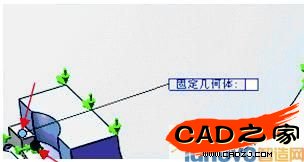

圖23 添加其他約束

圖24 選擇滾動體及基準面

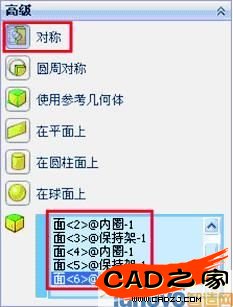

圖25 添加對稱約束

圖26 選擇圓柱面

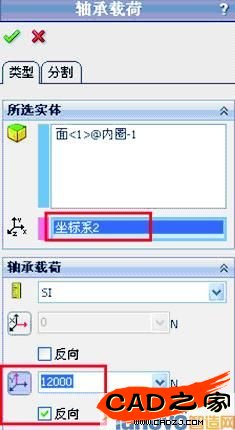

圖27 設置軸承載荷

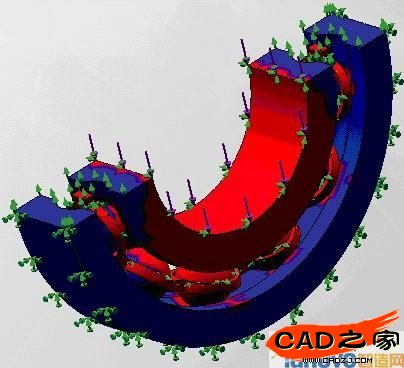

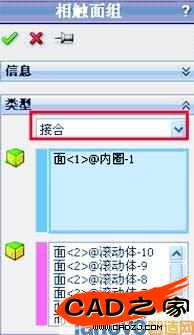

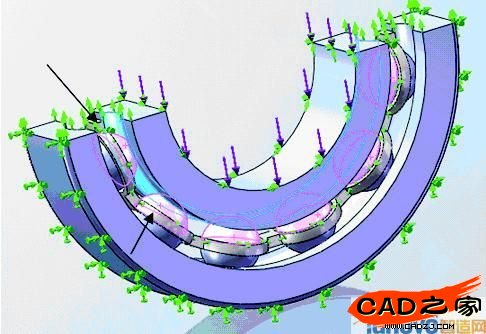

　　(8)在命令管理器中單擊“連接”按鈕下方的小三角，并單擊下級菜單中的“相觸面組”按鈕。在出現的對話框中激活 “組1的面、邊線、頂點”，在圖形區域中單擊如圖30所示的內圈外圓柱面，然后激活 “組2的面”，在圖形區域中單擊如圖30所示的滾動體半球面。設置完成后單擊“確定” 按鈕，如圖31所示。同理設置外圈內滾道與滾動體另半球的“相觸面組”約束，局部的相觸面組約束將替代全局接觸。

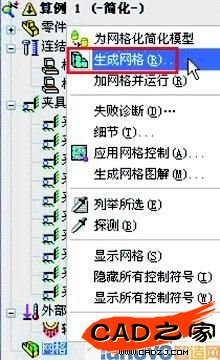

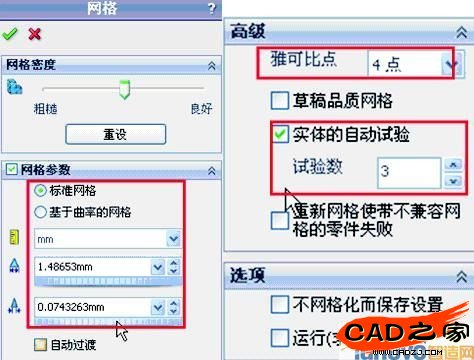

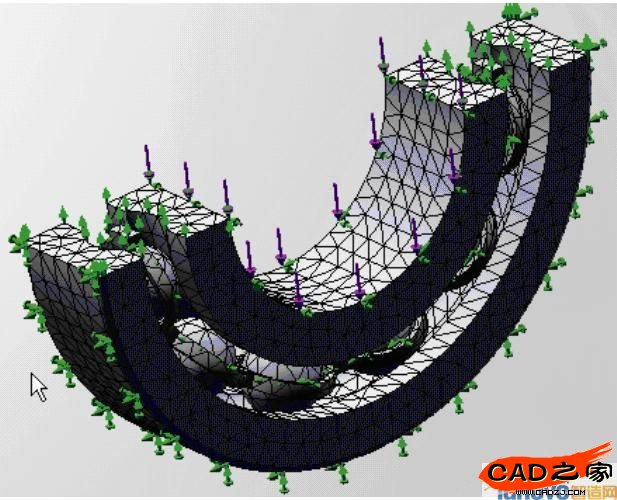

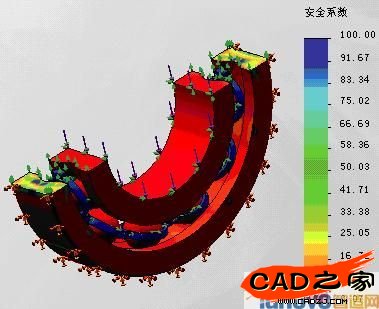

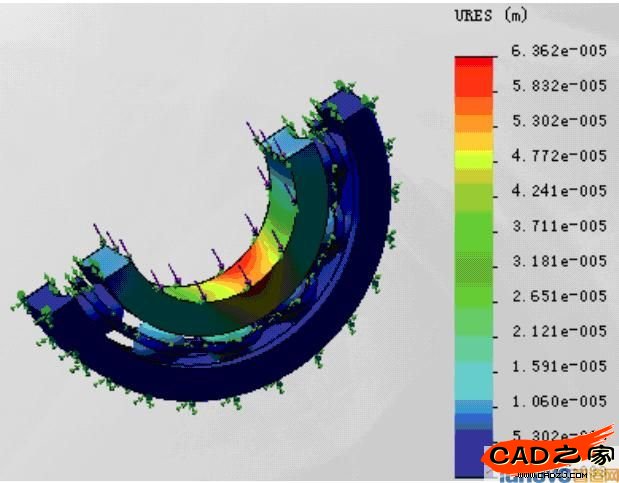

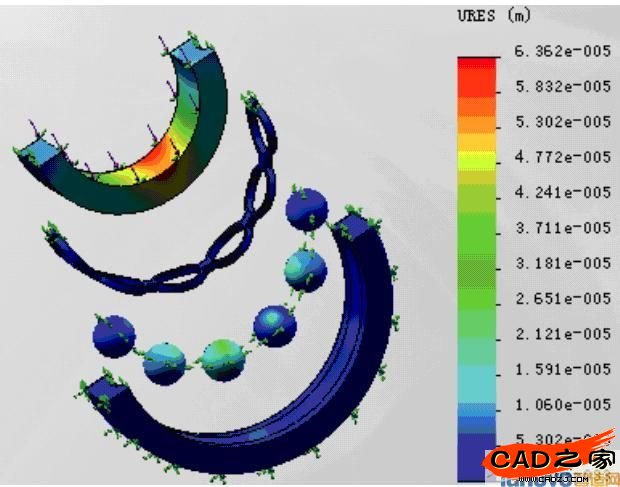

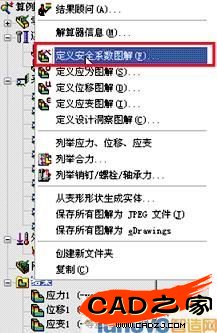

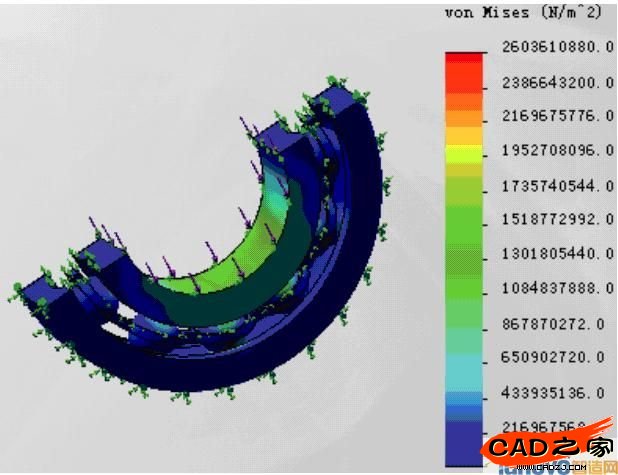

　　(9)右擊如圖32所示的“網格”，在快捷菜單中單擊“ 生成網格…”命令，在左側特征樹中按圖33所示設置完成后單擊確定按鈕，系統將模型網格化，結果如圖34 所示。在圖33網絡參數設置中，參數一般可用系統自動計 算的結果，有特別要求的可自行修改上述參數。
