3.2 3D圖庫具體實現過程

    A型織軸處于分級編碼的第四級，屬于經紗與織物控制裝置下織軸的子類，是織機的一個通用關鍵零部件，本文中限于篇幅，僅以A型織軸為例，闡述有關零部件參數化模型庫的建立過程[8-9]。

    (1) 啟動VB程序，建立一個新的標準EXE工程文件。特別需要注意的一點是：在標題欄顯示的當前工程名及窗體名是通過修改屬性窗口中“名稱”屬性及“caption”屬性得以實現的，與實際的工程名及窗體名并無直接聯系，實際的工程名及窗體名是通過諸如“A型織軸繪制.vbp”形式體現出來的。

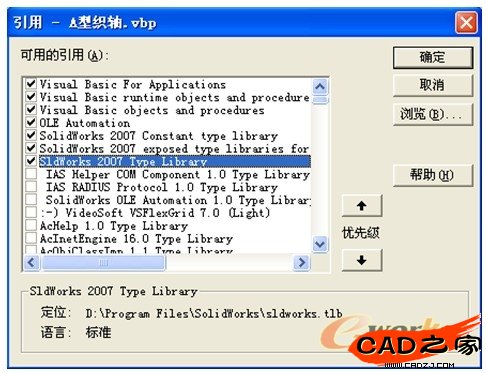

    (2) 引用SolidWorks類型庫文件。在VB里添加引用，單擊菜單欄中“工程”>“引用”命令，選擇“SolidWorks exposed Type Libraries For add-in Use”(SolidWorks插件庫文件)、“SolidWorks 2007 Type Libray”(SolidWorks庫文件)和“SolidWorks Consant Type library”(SolidWorks常數庫)，如圖5所示。

圖5 VB引用SolidWorks類型庫

    (3) 編輯窗體界面。拖動工具箱組件板上的Lable控件、TextBox控件及CommandButton控件到Form上；接下來設置相關控件屬性。

    (4) 編程實現。在VB編程環境下，引用單元文件，創建相關函數及編寫事件處理過程，實現程序功能。模塊中存儲的是原型實例的全參數化樣板圖，通過調用SolidWorks底層API函數，由參數驅動直接生成所需要的設計圖紙，可方便地進行修改與完善。調用SolidWorks自動繪圖的部分源代碼如下。

    Dim swapp As Object
    Dim part As Object
    Dim boolstatus As Boolean
    ‘定義接口
    Set swapp = CreateObject("SldWorks.Application")
    Set part = swapp.NewPart()
    swapp.Visible = True

    ‘獲取SolidWorks軟件接口并新建一個零件文件
    Set swapp = Nothing
    part.InsertSketch2 True
    part.CreateLine2 0， Val(txtd2.Caption) / 2000， 0， -(Val(txtl1.Caption) / 2 - Val(txta1.Caption) - Val(txta2.Caption) - Val(txta3.Caption)) / 1000， Val(txtd2.Caption) / 2000， 0
    …
    retval = part.SetTitle2("織軸 A" & Combo_d1.text & "×" & Combo_d2.text & "×" & Combo_d3.text & "×" & Combo_l1.text & "×" & Combo_l5.text & "×" & Combo_w.text & " " & btbz.text)
   ’以上語句為參數化后的建模命令語句及相關操作語句
    End Sub

    特別強調的是最后一句是依據標準中規定的命名格式對文件進行重命名，這種命名采用動態命名的機制，將用戶輸入的參數值動態傳遞并顯示在文件名字之中，利于檢查與存儲。考慮到同一標準尺寸下由于其他尺寸變化可能表現形式不同，在程序主面板上添加備注一欄，可方便地添加備注到名稱之中加以區別。對于其他標準與非標準零部件的命名采用相同的命名機理。

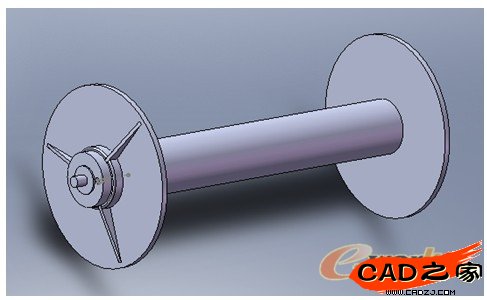

    設定好相關參數后，啟動程序調用SolidWorks自動繪制的A型織軸三維圖如圖6所示。可交互式修改參數，直至達到滿意的效果。

圖6 A型織軸自動繪制的參數化模型

4 小結

    本文以A型織軸為例初步探討了一種基于 SolidWorks二次開發織機零部件3D圖庫的方法，附有軟件源代碼。應用上述方法，開發出適合紡織行業常用的織機零部件3D庫，可以避免重復繪圖的不利之處，提高設計效率。該3D庫仍有許多地方需要改進；此外，因?yàn)閲覙?biāo)準件已經有許多成熟的版本可供參考，所以本3D圖庫中考慮對接國家標準件部分以節省工作量。在編寫事件處理過程時充分利用宏文件是一個很好的方法。
