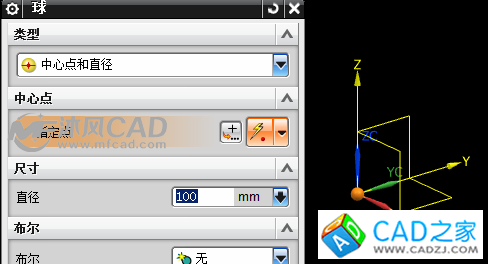

一、球體，基準點位置繪制直徑100球體
二、任務環境中草圖

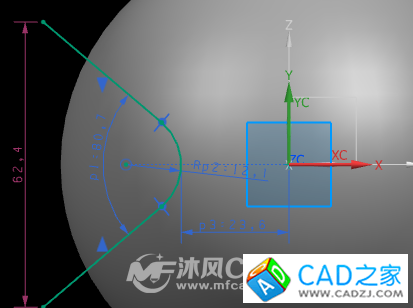

1、選擇后面的基準面繪制草圖
2、輪廓繪制直線，圓角倒圓

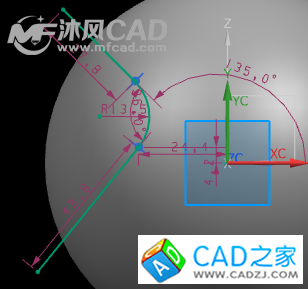

3、點到線，圓心定位中基準軸上；設為對稱，將兩直線關于x軸對稱；標注，選擇相應位置進行標注

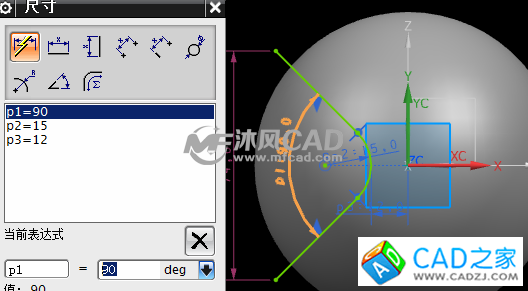

4、鎖定圖形（延遲評估），點自動標注，選擇列表顯示，在對話框里一起修改尺寸，關閉標注，解鎖，再次點擊延遲評估

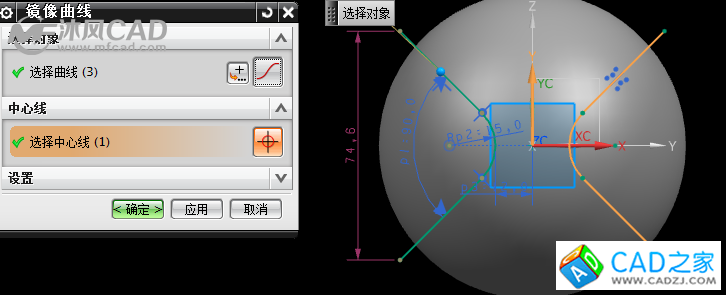

5、鏡像曲線，將繪制的草圖進行y軸對稱
6、完成草圖

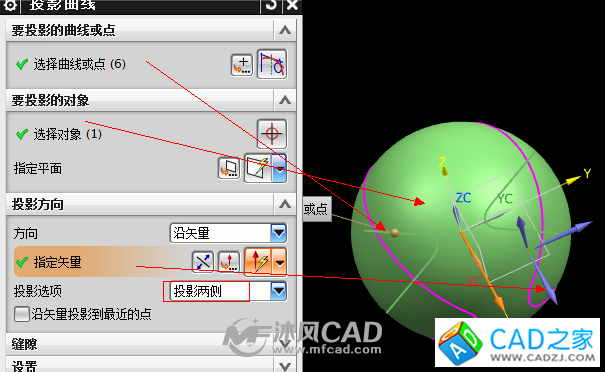

三、投影曲線，將草圖曲線沿x軸方向進行兩側投影

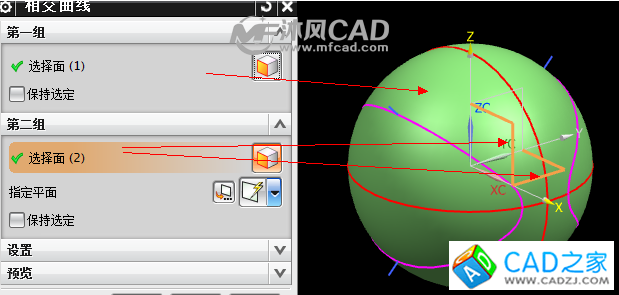

四、相交曲線，求出球體與兩個基準面的交線

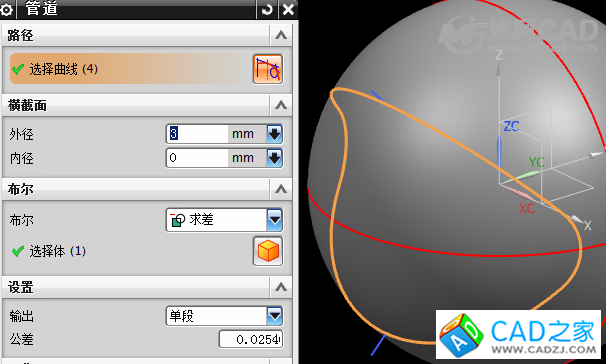

五、管道，以投影線和相交線為中心線創建管道，并求差，注意要一條線一條線添加管道，不要一起添加，那樣會出錯

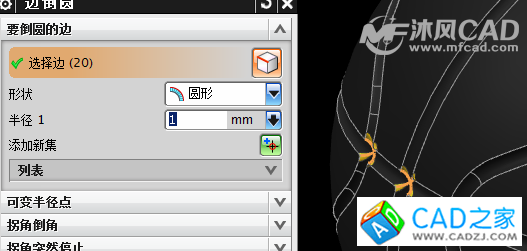

六、邊倒圓，對于這個位置進行邊倒圓，設置
七、切換過濾器到面，直接選擇管道位置的曲面，對象顏色設置為任意顏色；其他面顏色修改方法相同
