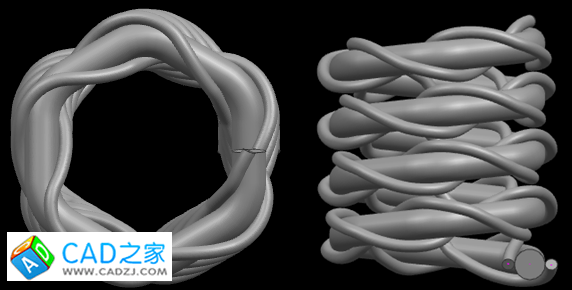

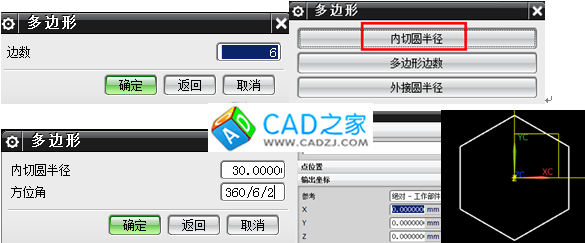

一、曲線工具欄,多邊形
設置變數6,選擇內接圓,設置半徑為30,角度設置為60度,點位置選擇絕對原點,確定,即可完成六邊形

二、基本曲線,中選擇圓角,設置圓角半徑是15,第一種方式,只要講光標覆蓋住兩條線,光標中心位于圓弧圓心大概位置處,點擊一下,就可以完成圓角,六個圓角方法同理

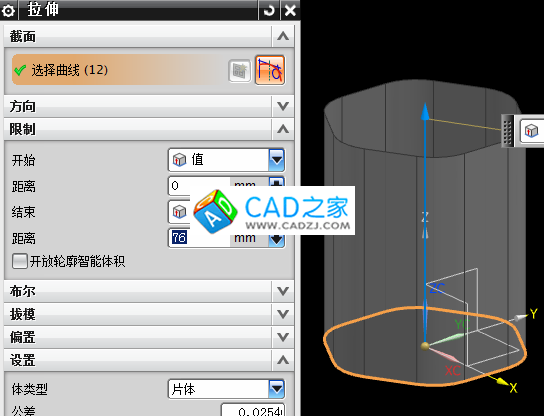

三、拉伸,過濾器切換到相切曲線,將六邊圓角線選中,設定一個拉伸高度,體類型是片體

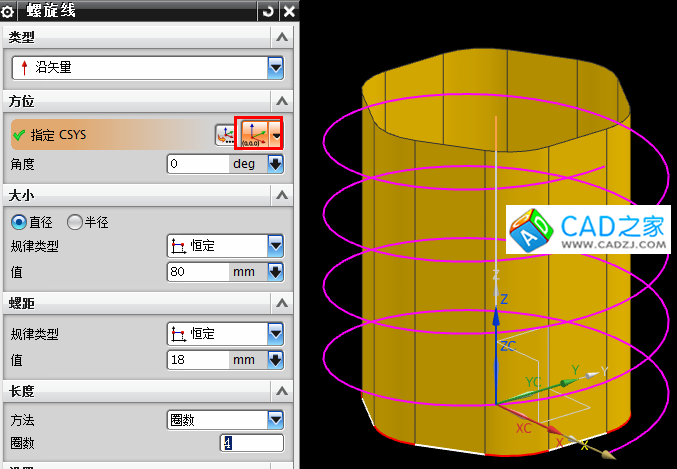

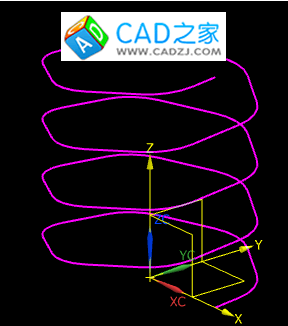

四、螺旋線,絕對位置,直徑,螺距和圈數任意設置,最好在片體外圍

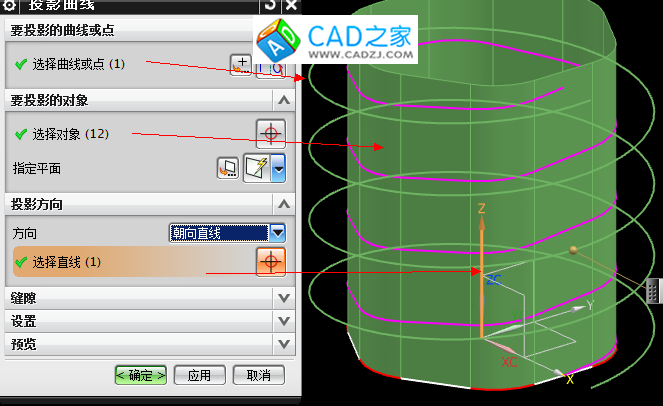

五、投影曲線,將螺旋線投影到拉伸面上,過濾器切換到想切面,投影方向選擇向z軸投影

六、隱藏掉拉伸面和螺旋線還有底部六邊形和圓角線

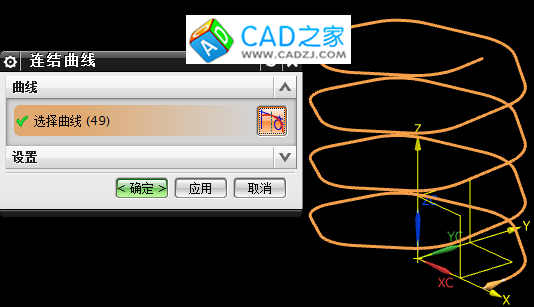

七、連接曲線,將投影產生的線連結成一個整條線,便于后續片體是連續的

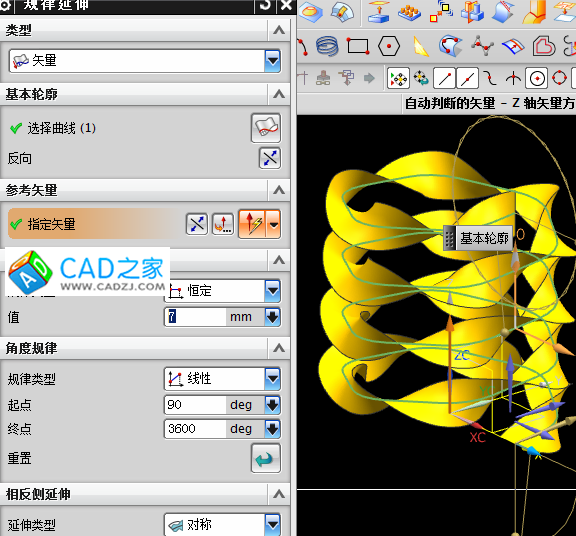

八、規律延伸,選擇矢量方式,z軸作為矢量方向,把螺旋的六邊型線選中,角度規律改成線性,由于是水平方向,因此起點角度是90度,終點設置讓這個繞著轉10個360度,延伸的方式是對稱的方式

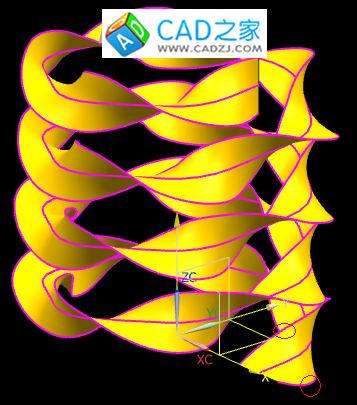

九、抽取線,抽取片體的邊緣線

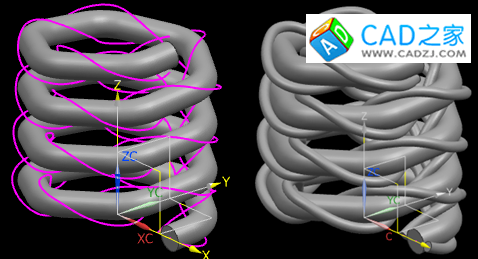

十、管道,由于延伸的距離應為圓心距離,設置為7的情況下,是假設中間粗的管道直徑是10,兩側細管道直徑是4
