一、曲線工具中，多邊形
1、設置變數為5
2、內接圓或者外接圓均可
3、半徑設置為50
4、在絕對原點繪制即可，直接確定就行

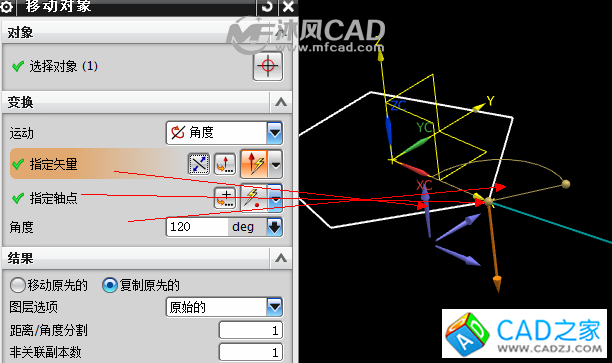

二、移動對象，將五邊形一條邊轉120度復制一份，兩條相交位置的另一條線也同樣操作復制1條

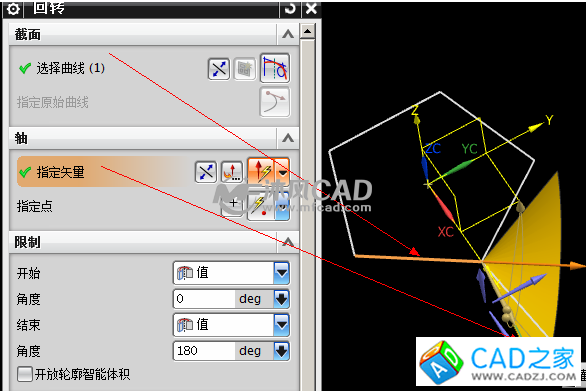

三、回轉，截面線選擇第一條復制出來的邊，軸選擇第二次復制的五邊形的那個邊，旋轉角度180度；另一個旋轉同理，注意可能此時不好區分誰做截面線誰做轉軸，但是大家只要記住，我是要得到這個兩個片體相交線，因此，你在旋轉的時候看著這個兩個片體能不能相交，如果能相交，那就是正確的
四、相交曲線，選擇以上兩個片體，自動生成一個交線
五、將以上片體和旋轉復制線都隱藏掉
六、移動對象，旋轉復制一份，由于是五邊形，所以二者之間角度是360/5
七、由于六邊形經有3條邊，且處于一個平面上，如果要鏡像出另三條，需要將WCS中xy平面與這三條邊所在平面對齊，WCS定向，x軸y軸，只要選擇平面內兩條相交邊緣即可，第一次選擇的線體與x對應，第二次選擇的代表方向，y與其在一個平面內直接與x垂直而不是和后選邊重合
八、變換，制作六邊形

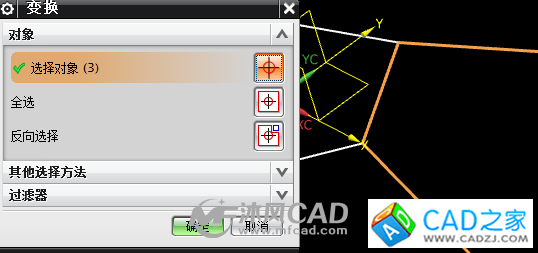

1、選擇以下三條線作為鏡像線
2、由于是線體，因此用直線鏡像方式
3、鏡像直線方式選擇兩個點
4、直接捕捉兩個線端點
5、選擇復制，取消，注意不要點擊確定，這樣又會復制一份
6、效果圖
#p#分頁標題#e#九、曲線工具欄，直線

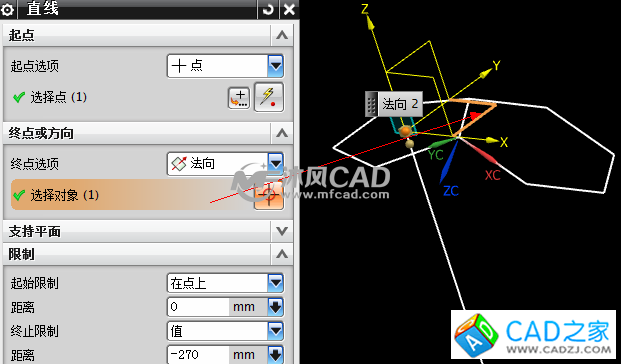

1、繪制一條與五邊形平面垂直的線， 起點捕捉到基準點，終點切換面法向，選擇五邊形坐在基準面
2、再繪制一條和六邊形平面垂直的線，起點使用點構造器，切換到兩點之間，直接選擇兩個點，自動捕捉到中點；終點切換沿zc，由于WCS中zc方向與六邊形平面垂直，拖拽直線找到交點
十、球體，以兩直線交點作為球心，直徑任意即可，這個與足球大小有關系

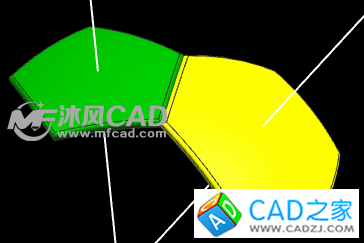

十一、分割面，利用五邊形和六邊形對球體表面進行分割

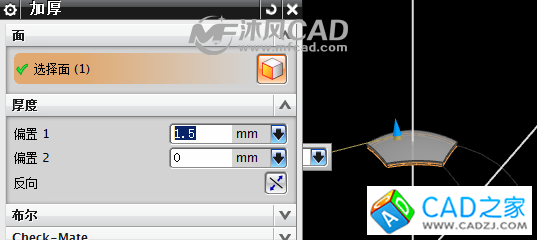

十二、加厚，將球面被分割出來的五邊、六邊面進行加厚，注意一個一個加厚，過濾器設置為單個面，否則將把全部面選中
十三、邊倒圓，半徑0.8，將加厚實體的上面的邊緣都選中一共11條
十三、切換過濾器為實體，選擇實體，在對象顯示里更改顏色

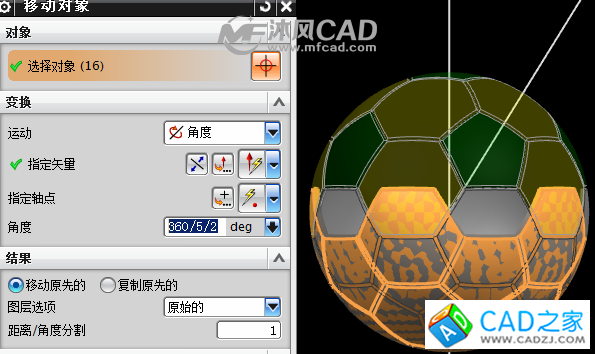

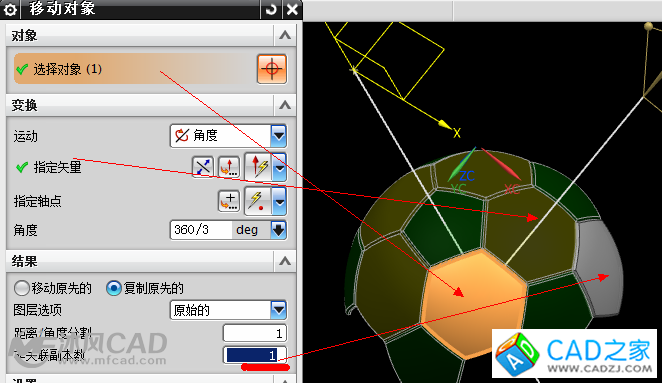

十四、移動對象，進行復制，兩個白色線體是旋轉軸，可以觀察以五邊形周圍分布，還有六邊形周圍分布情況來計算角度
陣列六邊形，繞五邊形均勻分布，角度360/5
五邊形繞六邊形均勻分布3個，角度360/3，只要復制出一個即可，這個五邊形要均勻分布5個，這樣才不會重復
再將此五邊形復制4個出來
同樣再將六邊形復制出一個
以上復制出的六邊形再均勻分布5個
十五、變換，此時已經復制出一般的足球形狀，只需鏡像一下即可
1、切換過濾器，繪圖區全選實體

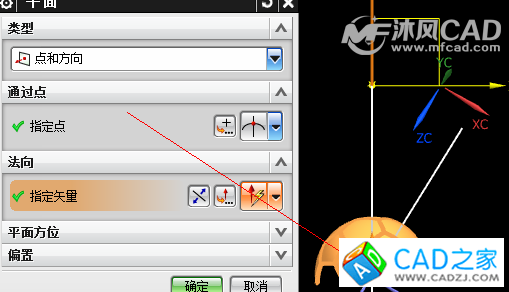

2、通過平面鏡像
3、點和方向，點選擇交點，兩條旋轉軸交點，方向直接選擇z基準軸
4、選擇復制，將上半部球體復制一份下來
十六、移動對象，將底部球體，轉動一個角度，使之與上半部對齊，注意實體較多，可以用框選方式，結果部分是移動原來的，而不是復制
