一、草圖繪制

    繪制如圖一所示的草圖：花瓣是四層，所以有四條線，因?yàn)槭堑谝粚踊ò晡捶牛宰顑?nèi)側花瓣圓弧繪制時要求起點和終點在一條豎直線內，其余三層花瓣用圓弧或者藝術樣條繪制，其中花瓣底座和花枝樣條走向可以按照設計者的要求進行繪制。

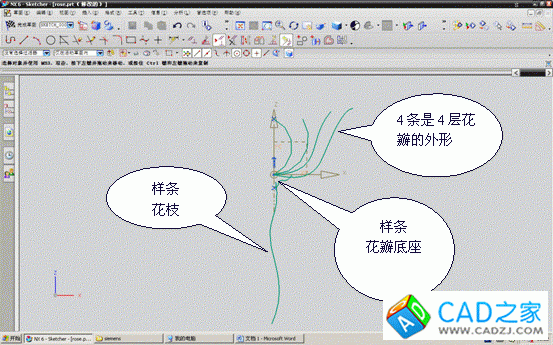

圖一 草圖一

二、花瓣和底座制作

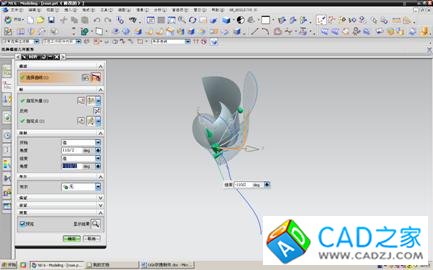

    插入---設計特征---回轉，選擇第一層花瓣，軸線是垂直軸，旋轉360度如圖二所示，點擊應用，接著旋轉第二層花瓣，選擇第二條曲線，起始角110/2度，終止角-110/2度，如圖三所示，點擊應用；第三層花瓣旋轉曲線后，起始角110度，終止角0度，如圖四所示，最后一層，旋轉最外面的曲線，角度設置于第二層相同，如圖五所示。

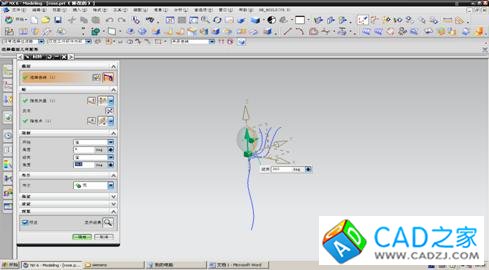

圖二第一層花瓣

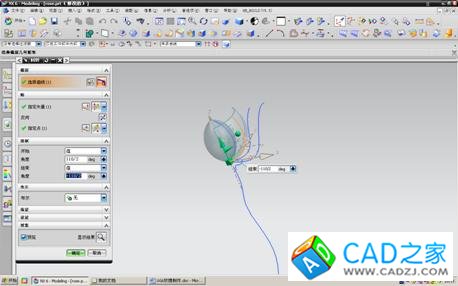

 圖三 第二層花瓣

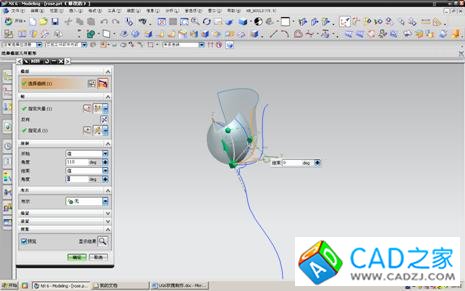

圖四 第三層花瓣

 圖五 第四層花瓣

三、裁剪花瓣圓角

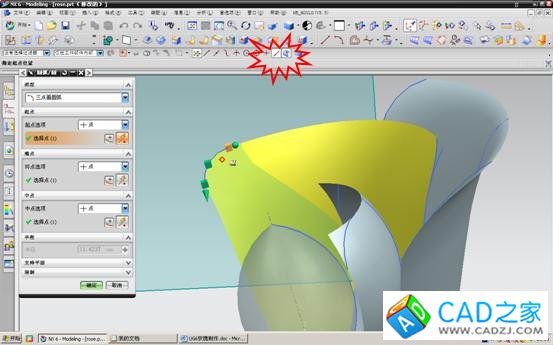

    分別在三層花瓣的的六個角上繪制圓弧曲線。插入---曲線---圓弧，點的過濾器只選擇點在曲線上和點在曲面上，其余的關閉，圓弧的起點和終點在花瓣的邊線上，中點在花瓣上（此時花瓣亮顯），如圖六所示。利用片體的裁剪方式，修剪花瓣圓角。插入---修剪---修剪片體，選擇如圖七所示，花瓣為目標體，圓弧曲線為刀具。采取相同的方法修剪其余的花瓣圓角，此處也可一次曲線圓弧中做六條，裁剪片體也可以在一次命令中點擊應用來完成三個花瓣的修剪。

圖六 花瓣角上曲線

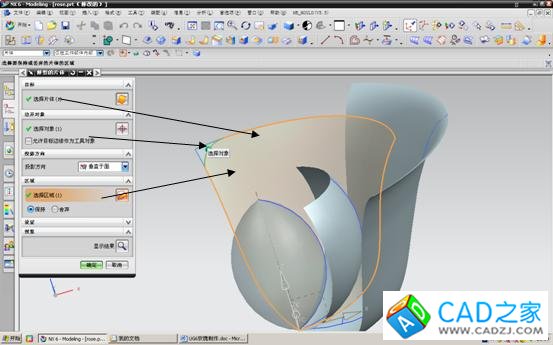

圖七 裁剪花瓣圓角

四、花朵制作

    利用編輯---移動對象命令，完成玩花朵制作，對象為三瓣已經修剪圓角的花瓣，軸線是豎直線指定點是坐標原點，復制原先的，非關聯副本數是2，其余默認，如圖八所示。

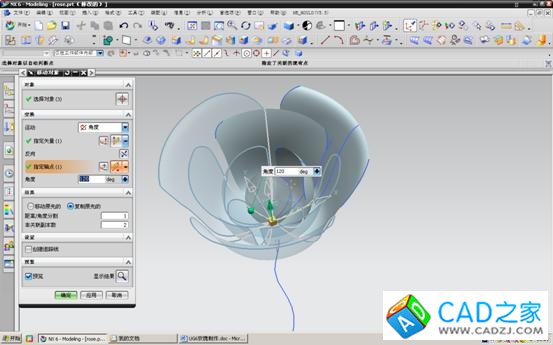

 圖八 移動對象的參數設置

五、花枝制作

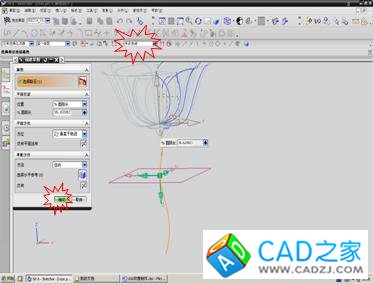

    花枝利用變截面掃掠命令制作，并設置“視圖顯示---靜態線框”。插入---掃掠---變化的掃掠，彈出“變化的掃掠”對話框如圖九所示，然后點擊“繪制截面”圖標，彈出創建截面草圖對話框如圖十所示，選擇草圖一中的花枝樣條曲線（此時過濾器設置為“單條曲線”），接著點擊“創建草圖”對話框中的“確定”進入草圖，繪制一個直徑是5mm的圓（直徑大小只要與所創建的花朵相協調即可），并進行標注尺寸（一定有記住），約束圓心與N向和T向交點重合，如圖十一所示，完成草圖進入“變化的掃掠”界面，點擊“輔助截面”選項中的“添加新集”按鈕，列表中顯示“三個截面的位置”：start section, end section和section1，可以在弧長的不同位置處繼續添加新截面，如圖十二所示。點擊一個截面就對應著一個截面尺寸，左鍵雙擊截面對應的標注尺寸，彈出“尺寸條”，接著點擊尺寸條后面的“啟動公式編輯器”選擇“設置為常量”才可以修改尺寸，圖形隨之發生變化，其余截面的尺寸都是采取相同的方法修改，除了草圖繪制的第一個截面之外。如果要修改繪制的草圖截面就點擊對話框中的“繪制截面”，重新進入草圖修改截面尺寸。尺寸修改結束后，點擊“完成”，用著色顯示效果如圖十三所示。

六、花葉制作

    從花葉側面看，沿著葉柄是彎曲的，從正面看花葉有一定的外形，因此需要?jiǎng)?chuàng)建一個拉伸的彎曲曲面，再裁剪出花葉的外形。首先在通過花朵軸線的平面繪制上，創建草圖如圖十四所示的兩個樣條線，接著用“拉伸”命令創建拉伸曲面，然后利用樣條曲線在拉伸曲面上繪制葉片的外形，如圖十五所示，最后進行修剪片體的命令進行修剪得到如圖十六所示的花葉。另外還可以通過“移動對象”命令創建更多的花葉。

七、渲染

    隱藏草圖和花瓣上的曲線，然后打開“編輯對象顯示”命令完成對玫瑰花顏色的設置，效果如圖十七所示。

圖九 “變化的掃掠”對話框   圖十 創建截圖的對話框

圖十一截面草圖          圖十三  花枝

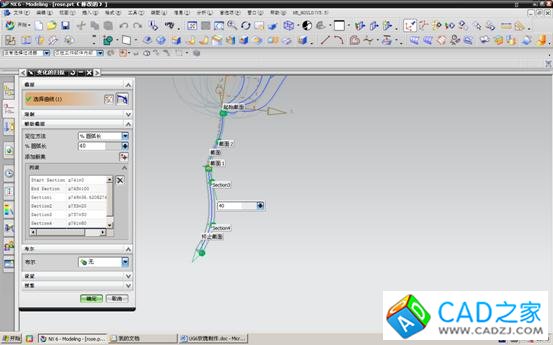

 圖十二 添加新截面

    圖十四 樣條線                    圖十五拉伸曲面

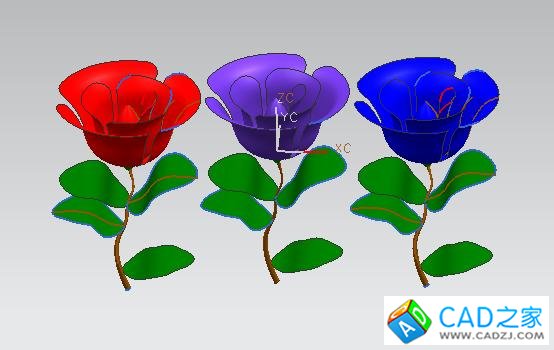

        圖十六  裁剪花葉       圖十七 渲染效果

總結

    設計不同形狀的花瓣和花葉，只要掌握制作過程和設計的思路就可以得心應手。還可以通過“布局”來設置作品的背景和“室內效果”等等，希望對UG軟件的愛好者有所參考。
