圖1-1 范例的最終效果
步驟1 新建文件
（1）在桌面上雙擊NX6.0圖標
，啟動SIEMENS NX 6.0。
（2）選擇模型文件，然后確定。
步驟2 鈑金設置
（1）選擇【首選項】|【鈑金】菜單命令，打開【鈑金首選項】對話框，默認的【部件材料】是“steel（鋼）”，用戶可以選擇其他的材料，如鋁、鎂等，如圖1-2所示。

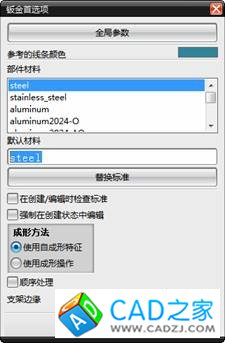

圖1-2 【鈑金首選項】對話框
（2）單擊
按鈕，選擇需要全局統一的參數，并進行合理的設置，單擊【確定】按鈕。如圖1-3所示。

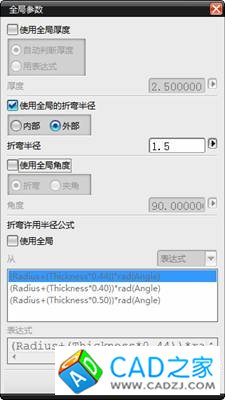

圖1-3 【全局參數】對話框
步驟3 創建鈑金基本體
（1）選擇【插入】│【草圖】菜單命令或單擊【特征】工具條中的【草圖】按鈕
，打開【創建草圖】對話框。在【草圖平面】選項組中選擇【創建平面】選項，單擊【完整平面工具】按鈕
，打開【平面】對話框，選擇【類型】為【XC-YC 平面】，單擊【確定】按鈕。單擊【確定】按鈕。
（2）創建如圖1-4的草圖。單擊
按鈕 ，退出草圖界面，返回到主窗口。

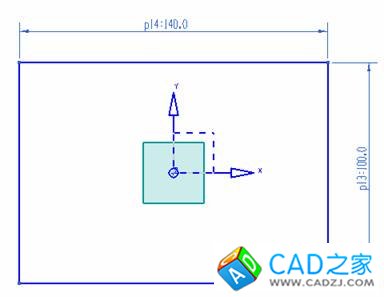

圖1-4 創建的草圖
（3）選擇【插入】│【特征設計】│【拉伸】菜單命令或單擊【特征】工具條中的【拉伸】按鈕
，打開【拉伸】對話框。選擇上一步創建的草圖曲線 ，拉伸方向為Z正軸，開始距離為0，終止距離為1，其它按默認設置，單擊【確定】按鈕。創建的特征如圖1-5所示。

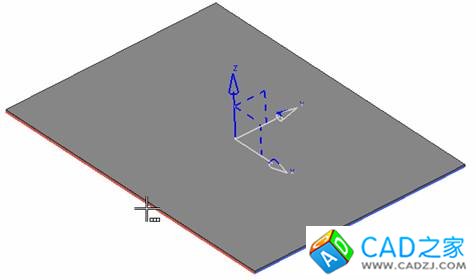

圖1-5 創建拉伸體
步驟4 打開鈑金操作菜單欄
（1）打開【鈑金特征】工具條。如圖1-6所示。
圖1-6 【鈑金特征】工具條
步驟5 創建彎邊特征
（1）在【鈑金特征】工具條中，單擊【彎邊】按鈕
，打開【彎邊】對話框。單擊如圖1-7所示的邊緣，如圖1-8所示設置參數，單擊【應用】按鈕。效果如圖1-9所示
圖1-7 選擇的邊緣
圖1-8 【彎邊】對話框

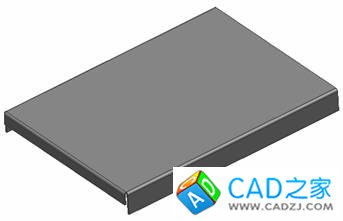

圖1-9 創建的彎邊特征
（2）對應的邊也進行相同的操作。
（3）單擊如圖1-10所示的邊緣，如圖1-11所示設置參數，單擊【應用】按鈕。效果如圖1-12所示
圖1-10 選擇的邊緣
圖1-11 【彎邊】對話框
圖1-12 創建的彎邊特征
（4）在【鈑金特征】工具條中，單擊【成型/展開】按鈕
，打開【成型/展開】對話框，如圖1-13所示。單擊
按鈕，效果如圖1-14所示。如圖選擇“SM彎邊（6）”，再單擊
按鈕，效果如圖1-15所示。如果單擊
按鈕，則效果如圖1-16所示。
圖1-13 【成形/展開】對話框
圖1-14 全部展開效果
圖1-15 成形選擇的特征效果
圖1-16 全部成形效果
