（2）單擊【特征】工具條中的【草圖】按鈕
，打開【創建草圖】對話框。選擇鈑金件的上表面為草圖平面，創建如圖1-45所示的草圖。

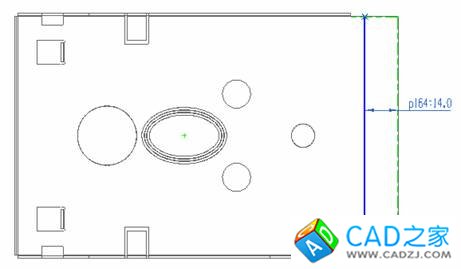

圖1-45 創建草圖
（3）在【鈑金特征】工具條中，單擊【折彎】按鈕
，打開【折彎】對話框，如圖1-46所示。如圖1-47所示選擇折彎基本面，選擇上步創建的草圖曲線為折彎應用曲線，折彎方向和靜止方向如圖1-48所示，單擊【確定】按鈕。效果如圖1-49所示。

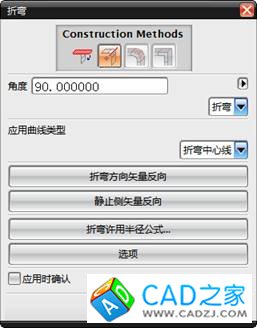

圖1-46 【折彎】對話框
圖1-47 選擇的基本面
圖1-48 折彎和靜止方向
圖1-49 折彎后的效果
（4）在【鈑金特征】工具條中，單擊【成型/展開】按鈕
，打開【成型/展開】對話框。如圖1-50所示選擇“SM折彎（49）”，再單擊
按鈕，如圖1-51所示。

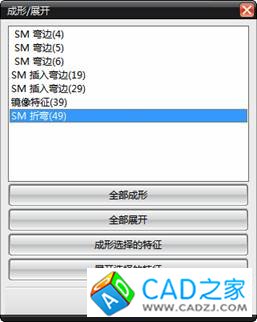

圖1-50 【成形/展開】對話框
圖1-51 成形選擇的特征后的效果
步驟6 創建鈑金除料特征
（1）在【鈑金特征】工具條中，單擊【成型/展開】按鈕，打開【成型/展開】對話框。單擊
按鈕。單擊【特征】工具條中的【草圖】按鈕，打開【創建草圖】對話框。選擇如圖1-17所示的面為草圖平面，進入草圖模式。
圖1-17 選擇的面
（2）繪制如圖1-8所示的草圖曲線，單擊
按鈕，返回到主窗口。

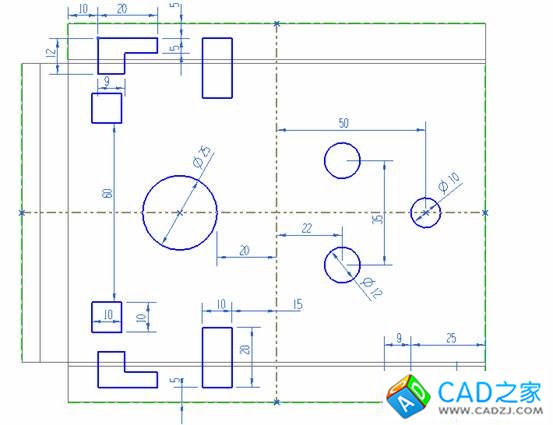

圖1-18創建的草圖
（3）在【鈑金特征】工具條中，單擊【鈑金除料】按鈕
，打開【鈑金除料】對話框，如圖1-19所示。如圖1-20所示選擇放置面，如圖1-21所示選擇輪廓，注意舍棄區域方向是向外的，單擊【舍棄區域相反】按鈕，類型選擇【沖孔】，單擊【確定】按鈕，效果如圖1-22所示。
圖1-19 【鈑金除料】對話框

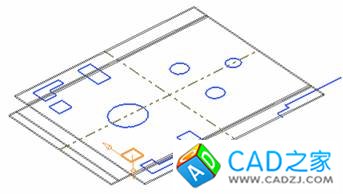

圖1-20 選擇的放置面

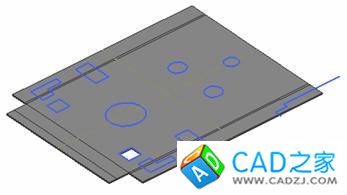

圖1-21 選擇的輪廓

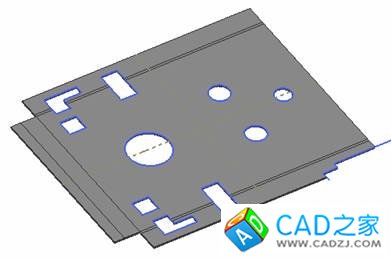

圖1-22 除料后的效果
（4）繼續進行【鈑金除料】操作，分別如圖1-20所示選擇放置面，再分別相連的曲線，注意舍棄區域方向，單擊【確定】按鈕。效果如圖1-23所示。
圖1-23 除料后的效果
（5）在【成型/展開】對話框中，單擊
按鈕。效果如圖1-24所示。

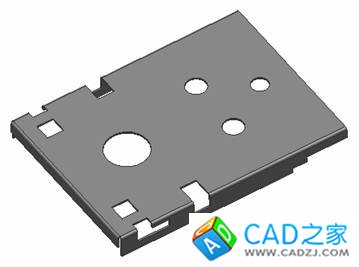

圖1-24 全部成形后的效果
步驟7 創建內嵌彎邊
（1）在【鈑金特征】工具條中，單擊【內嵌彎邊】按鈕
，打開【內嵌彎邊】對話框。單擊如圖1-25所示的邊緣，如圖1-26所示設置參數。
圖1-25 選擇的邊緣
圖1-26 【內嵌彎邊】對話框
（2）單擊【選項】按鈕，打開【選項】對話框，選擇【止裂口選項】，如圖1-27所示設置參數，單擊【確定】按鈕。單擊【確定】按鈕，效果如圖1-28所示。
圖1-27 【選項】對話框
圖1-28
創建的內嵌彎邊特征
