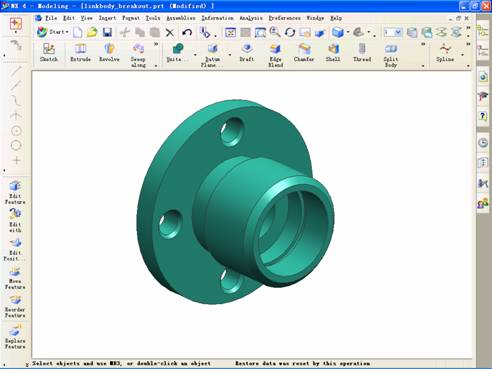

1.以下面的零件為例，創建局部剖視圖。

圖1

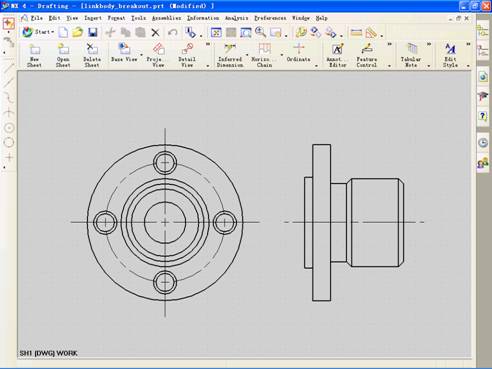

2.進入Drafting環境，創建零件的主視圖和左視圖。

圖2

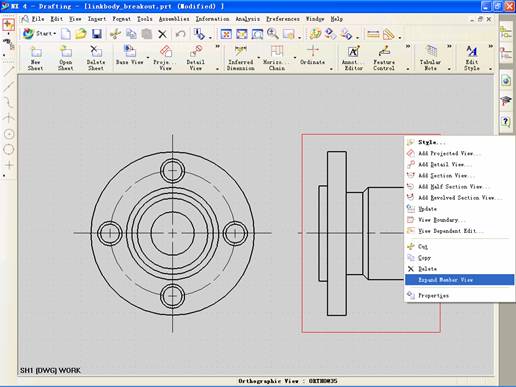

3.選擇左視圖，單擊鼠標右鍵，選擇“Expand Member View”。

圖3

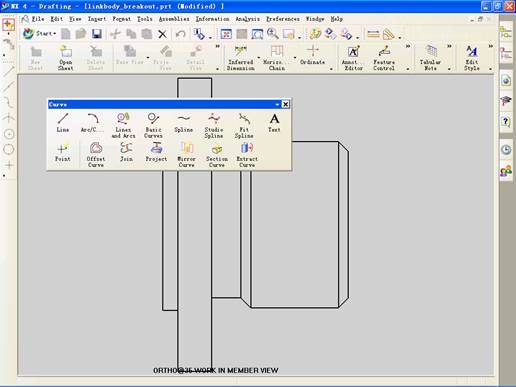

4. 選擇“Expand Member View”后的界面，左視圖被放大至充滿繪圖窗口。調出“Curve”工具欄。

圖4

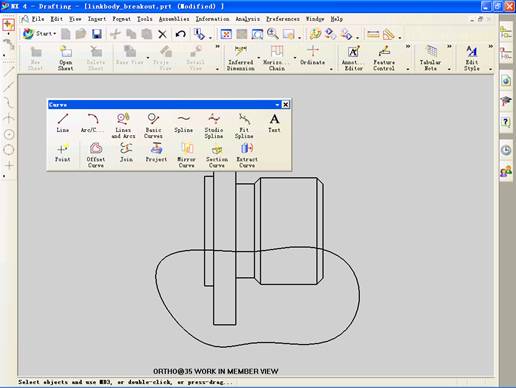

5.沿將要剖切的零件部分繪制“Spline”樣條曲線（注意：曲線一定要封閉）。

圖5

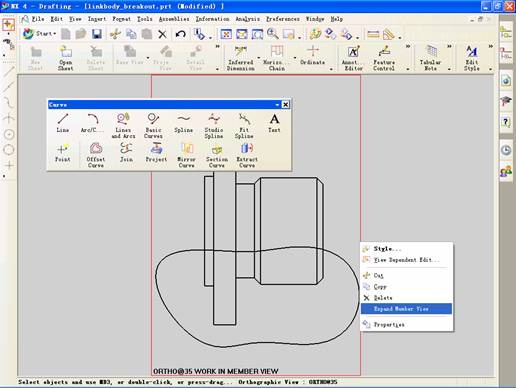

6.再次選擇左視圖，單擊鼠標右鍵，選擇“Expand Member View”，退出對視圖的編輯。

圖6

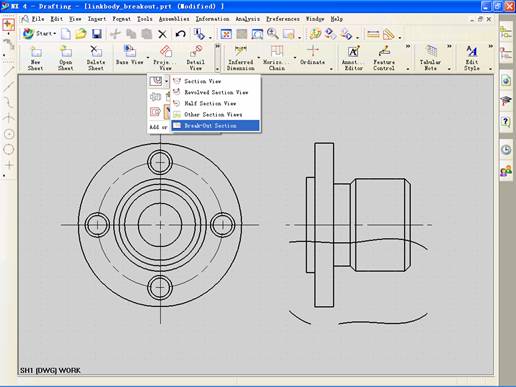

7.從“Drawing Layout”工具欄中選擇“Break-out Section（局部剖視圖）”。

圖7

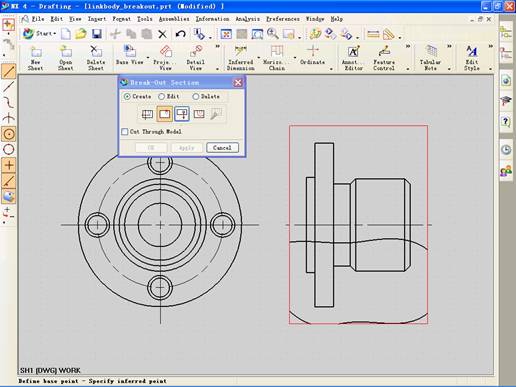

8.軟件彈出“Break-out Section”對話框，選擇左視圖，從該視圖創建局部剖。

圖8

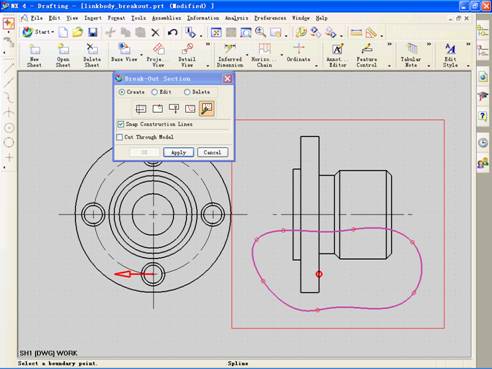

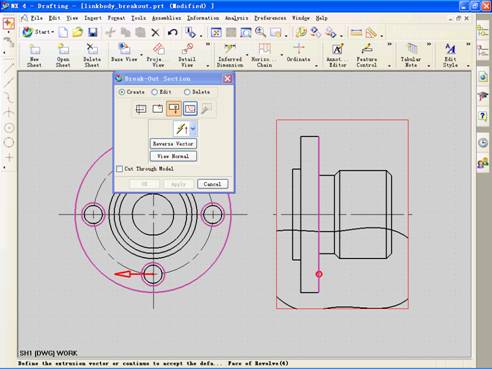

9.確保“Indicate Base Point”按下?tīng)顟B(tài)，選擇基準點。（注意：點的捕捉方式中須選中“圓心”選項）選擇主視圖下方圓孔的圓心，出現如圖9所示的紅色箭頭。

圖9

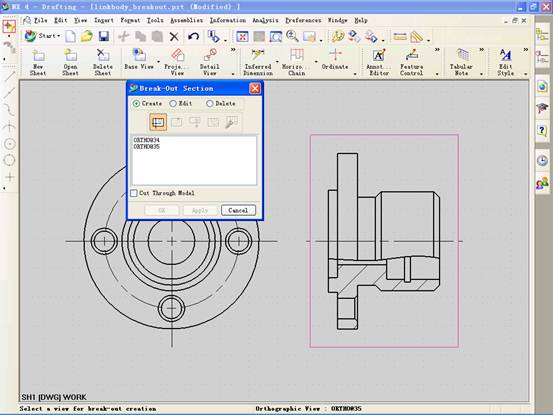

10．按下“Select Curves”，選擇剛才繪制的樣條曲線，單擊“Apply”按鈕，創建如圖10所示的局部剖切圖。

圖10

圖11
