如何用UG10.0制作JT數據文件的圖文教程

時間:2015-02-28 09:59:32 來源:未知

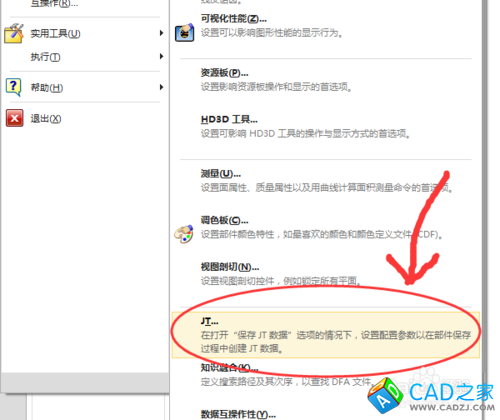

JT定義：在打開保存“JT數據”選項的情況下，設置配置參數以在部件保存過程中創建JT數據！本節經驗講解：如何用UG10.0制作其JT數據文件；下圖為JT文件截圖；

如何用UG10.0制作JT數據文件

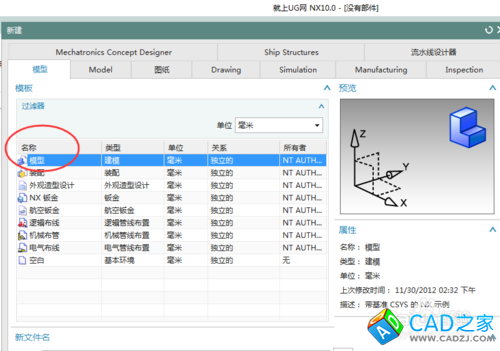

  1. 打開UG10.0軟件后，新建一個模型文檔；（由于JT是數據文件，應該實際的工作中，在設計完三維零件后，再來創建JT數據；）
  2. 如何用UG10.0制作JT數據文件

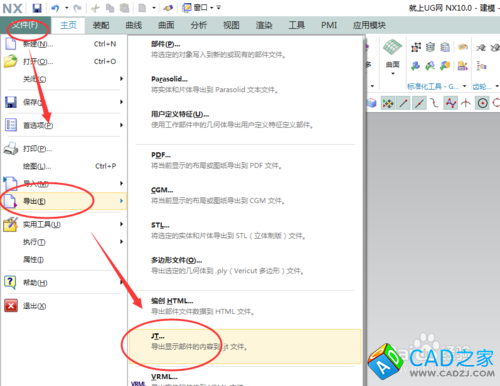

  3. JT文件的創建位置如下：文件－導出－JT文件；（我這里就不先設計三維零件了，只來演示JT文件導出方式）

    如何用UG10.0制作JT數據文件

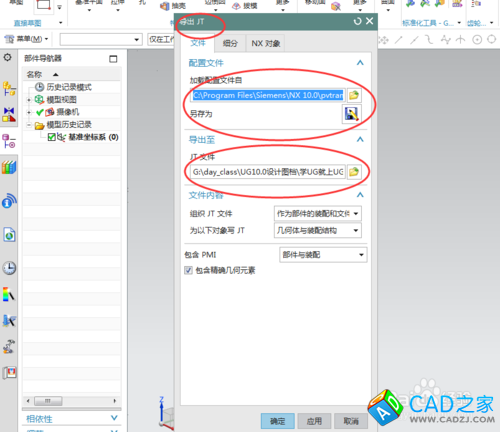

  4. 打開后的JT文件創建對話框如下圖；（如果當前的窗口中沒有圖形，則無法成功創建JT文件）

    如何用UG10.0制作JT數據文件

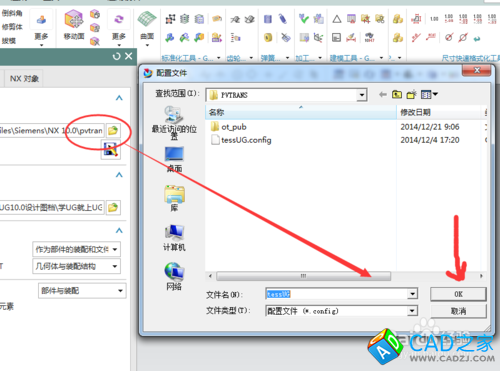

  5. 選擇調用JT文件的路徑；（此調用文件為系統文件）

    如何用UG10.0制作JT數據文件

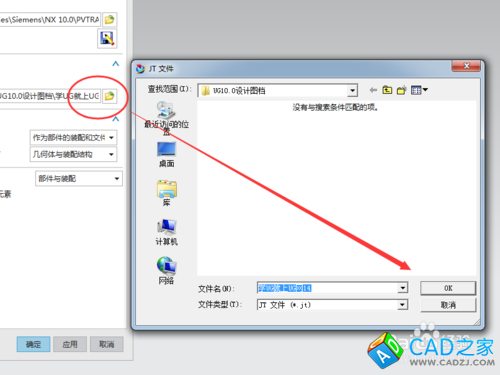

  6. 選擇所要創建的JT文件保存路徑；（默認情況下，JT文件的保存路徑為所創建建模文件的路徑）

    如何用UG10.0制作JT數據文件

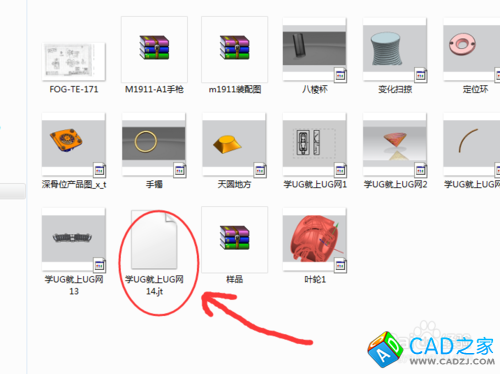

  7. 在執行完JT文件創建完成后，可以通過打開文件夾，來找到剛剛所創建的JT文件。

    如何用UG10.0制作JT數據文件

  8. 設計總結：

    當前繪圖窗口如果是空白的（沒有創建三維零件），則無法成功創建JT數據，因為沒有三維零件的JT數據為系統默認的，不需要再另外創建。
