剖視圖的目的是為了更清楚地表達零件的細節特征,便之一目了然,本節經驗,講解用UG10.0軟件來制作模胚零件剖視圖的方法,歡迎學習;
下圖為創建好的剖視圖

-

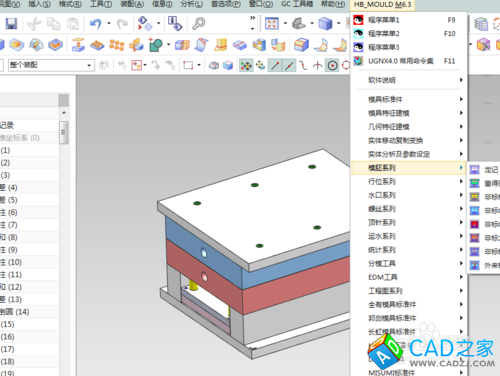

啟動UG10.0后,使用標準件工具創建一套模胚,其創建的結果如下圖;
-
-

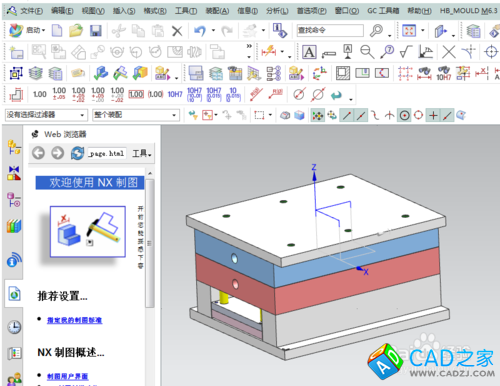

使用快捷鍵ctrl+shift+d進入到制圖(工程圖)模式下;
-

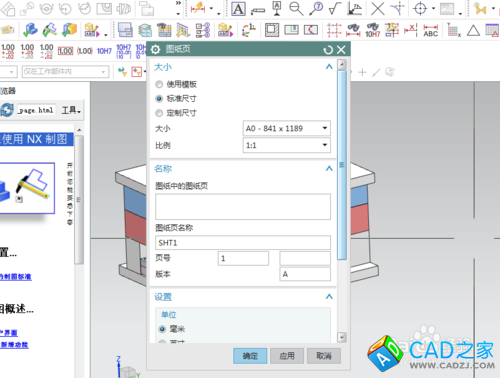

新建一個圖紙頁,其關于圖紙頁的設計參數如下圖所示:
-

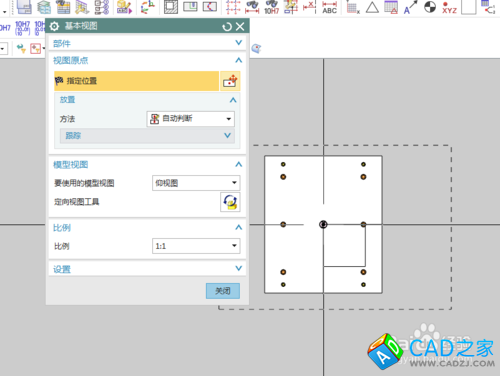

使用基本視圖工具,先創建一個主視圖;(為零件創建剖視圖必須有主視圖,否則都無法創建剖視圖)
-

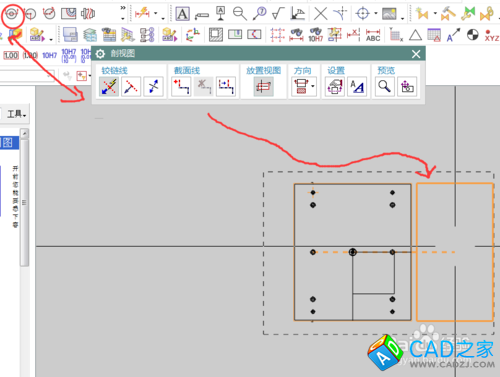

創建完主視圖后,為其增加剖視圖,在主視圖上任選一點,然后在繪圖窗口的空位放置即可;
-

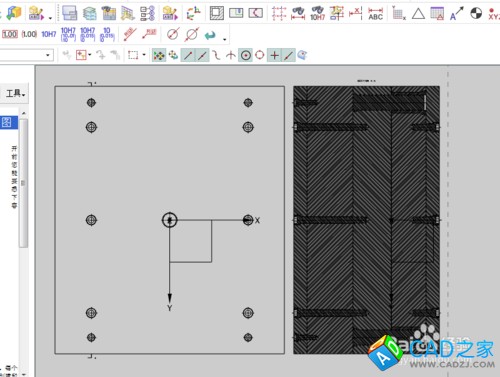

最終使用UG10.0創建的模胚剖視圖如下;
-
在為零件創建剖視圖以前,一定要先考慮從那個位置進行剖切,UG剖視圖對話框中除了可以隨意點剖切點外,還可以根據UG設計師的需要手動添加剖切的位置。
