UG建模實例詳細圖文教程-排球建模

時間:2014-07-15 11:32:18 來源:未知
建模目標：建立排球的三維模型



效果預覽：

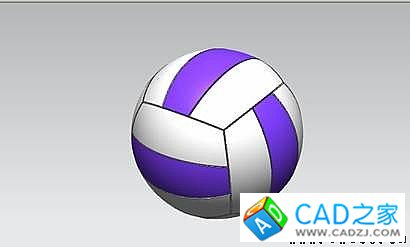

圖 1 排球模型
建模步驟：

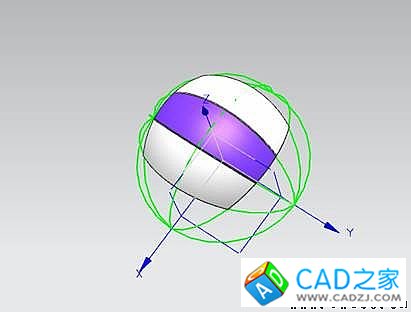

第一步、運用曲線工具建立直徑為100mm的圓，圓心在原點。接著將圓圈等分為四份。見下圖。

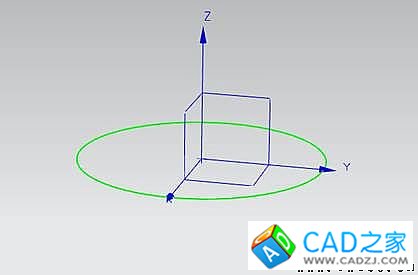

圖 2 建立基圓

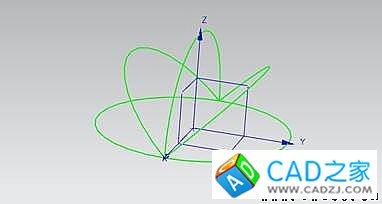

第二步、將Y向的正區域的兩條圓弧進行旋轉復制，旋轉軸為X軸，旋轉角度為-45°，見下圖。
圖 3 旋轉復制圓弧
第三步、將上步旋轉復制的圓弧進行旋轉復制，旋轉角度為-30°，如下圖所示。

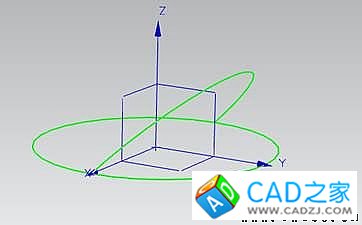

圖 4 旋轉復制圓弧
第四步、同理，以Y軸為旋轉軸，旋轉角度為-45°，旋轉復制X向正區域的兩段圓弧，效果如下圖所示。

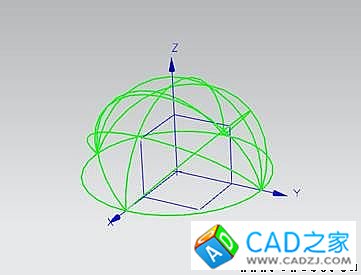

圖 5 最終復制的圓弧
第五步、運用曲線網格命令，選擇主曲線與交叉曲線，分別建立三個曲面，并隱藏片體，結果見下圖。

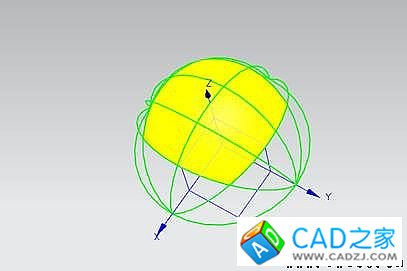

圖 6 建立曲面
第六步、對三個曲面進行加厚處理，加厚2mm，法向朝外。然后，對曲面體進行邊倒圓，倒圓半徑為0.8mm。同時，對三個曲面進行著色。見下圖。
圖 7 加厚及倒圓





第七步、旋轉復制上步建立的三個曲面體，旋轉角度為-120°，旋轉軸通過兩點方式建立（一點為原點，一點為曲面體的邊緣點），結果如下圖所示。

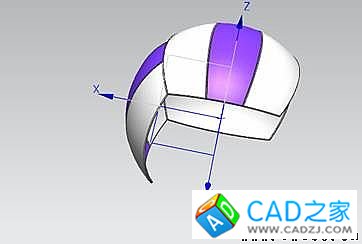

圖 8 旋轉復制
第八步、利用上步方法，建立對應的兩個曲面體組，見下圖。
圖 9 旋轉復制

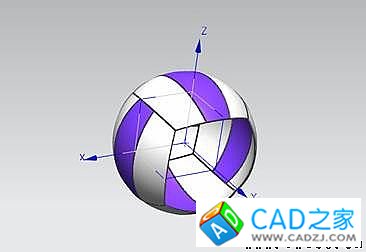

第九步、同樣的方法，建立補全排球最后的一部分，最終效果如下圖所示。

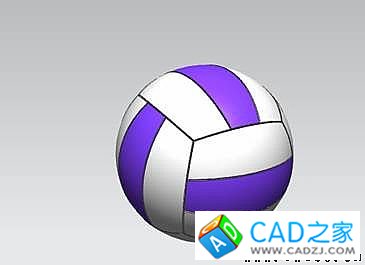

圖 10 最后效果
