目標：建立葉輪的三維模型
效果預覽：

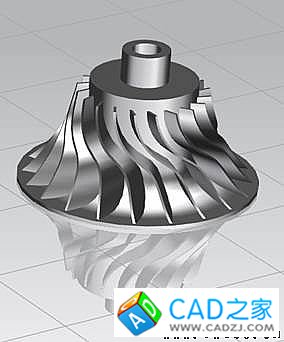

圖 1 葉輪
建模步驟：
第一步、運用圓柱體建立葉輪的底座，圓柱體尺寸為100mm*2mm，如下圖所示。
圖 2 底座
第二步、運用圓臺工具建立葉輪的主軸，大圓臺的尺寸為45mm*50mm，小圓臺的尺寸為20mm*15mm，效果如下圖所示。
圖 3 圓臺效果
第三步、對葉輪主模型進行打孔及倒圓處理，效果如下圖所示。孔徑為12mm，倒圓半徑為20mm。
圖 4 打孔及倒圓

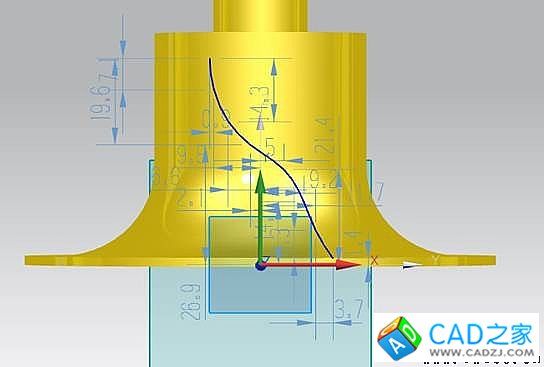

第四步、以XZ平面為基準繪制草圖，運用藝術樣條工具，結果見下圖。
圖 5 草圖
第五步、對上步建立的草圖進行拉伸50mm，偏置1mm，效果下圖所示。
圖 6 拉伸

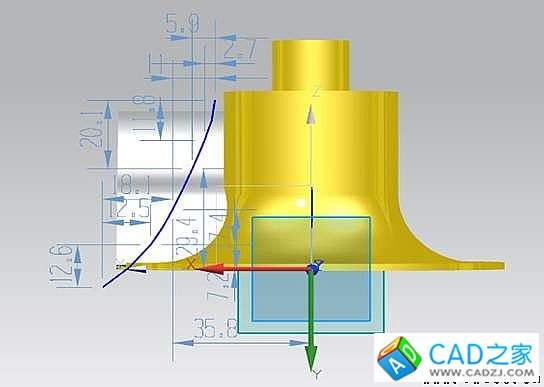

第六步、以YZ為平面，建立草圖，如下圖所示。
圖 7 草圖
第七步、對上步建立的草圖進行拉伸20mm，效果如下圖所示。
圖 8 拉伸
第八步、運用修剪體命令對葉輪葉片進行修剪，效果如下圖所示。
圖 9 修剪
第九步、對葉片進行陣列復制，角度為18°，副本為20，旋轉軸為Z軸，如下圖所示。
圖 10 旋轉復制
第十步、對葉輪模型進行渲染，效果如下圖。
