本節UG10.0教程講解：在建模下繪制完零件后，把其在制圖下進行展開的技巧；常規情況下，展開是鈑金模塊下的指令，殊不知使用建模繪制的零件，把其切換到制圖下后，也是可以展開的，下圖為展開實例；
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z14346-0.jpg)
-
先用UG10.0軟件創建一個實體零件，如下圖，我繪制了一實體圓柱；
-
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z1L60-1.jpg)
-
從建模切換到應用程序，然后點制圖，當然也可以使用組合鍵ctrl+shift+D快速地切換到制圖下；
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z15945-2.jpg)
-
進入到制圖模塊后，需要新建一個圖紙頁；
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z1L29-3.jpg)
-

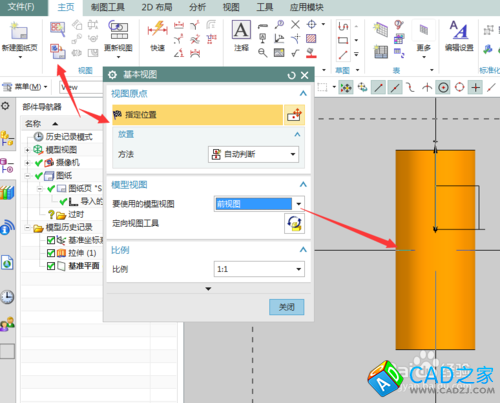

使用創建基本視圖工具，創建一個視圖，其參數設置如下圖；
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z12S7-4.jpg)
-

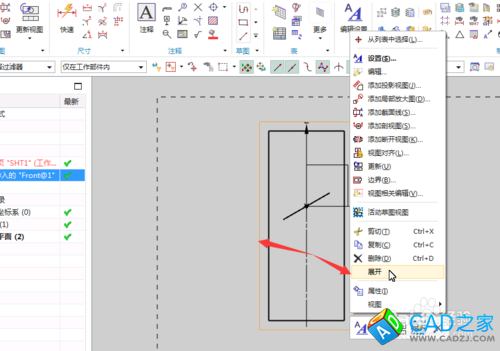

把鼠標放在剛創建的視圖邊界上，然后單擊右鍵，在彈出的對話框中單擊展開；
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z15923-5.jpg)
-

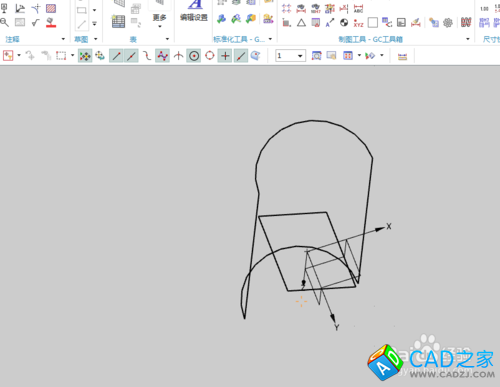

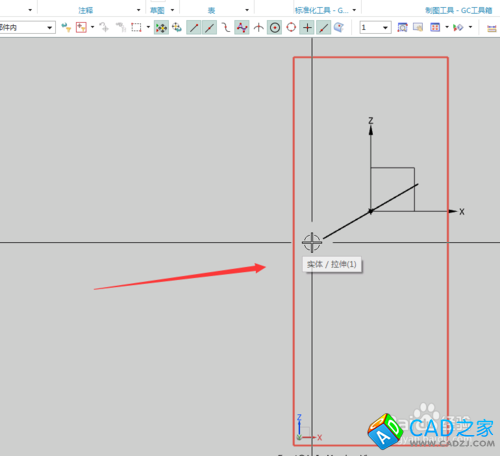

展開后圓柱形如下圖，通過調用不同的視角顯示，把其切換到等軸測圖下，其效果如圖2，這樣就達到了在建模下繪制的零件在制圖下展開的目的。
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z12246-6.jpg)
![UG10.0教程：[58]UG10.0制圖下展開零件技巧](/uploads/allimg/150309/021Z14943-7.jpg)
