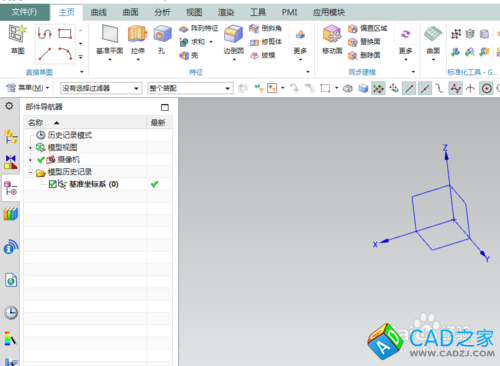

單擊工具條上的拉伸命令，選XY平面為草圖平面；

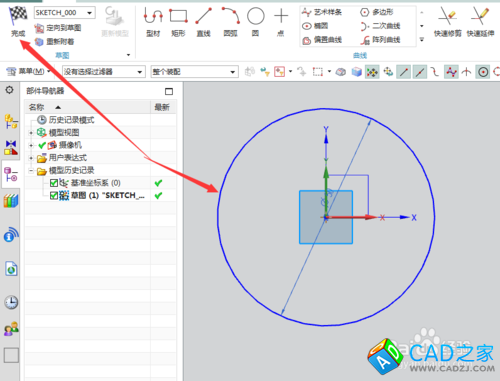

進入到草圖模塊后，繪制一個直徑為50mm圓；（這個圓的大小設計師可以自己訂尺寸），然后完成草圖；

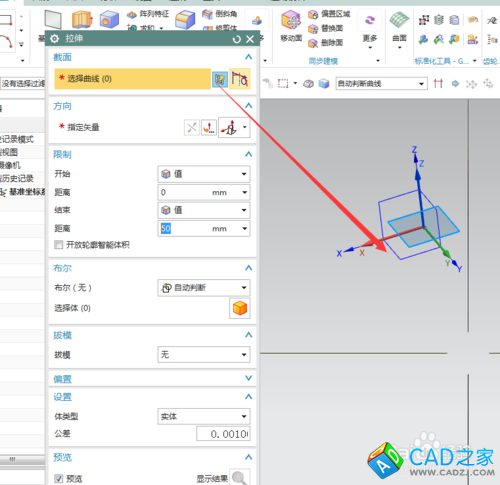

在返回到拉伸實體界面后，為圓柱鍵入其高度，（其值自定，也可按下圖輸入）

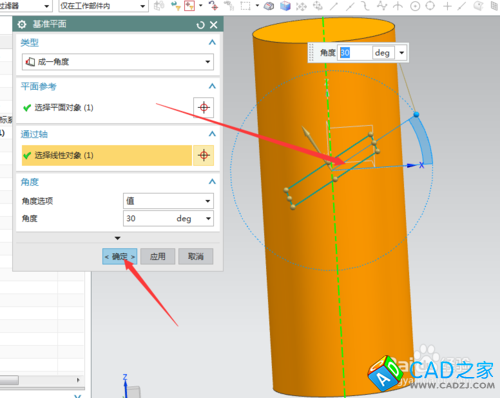

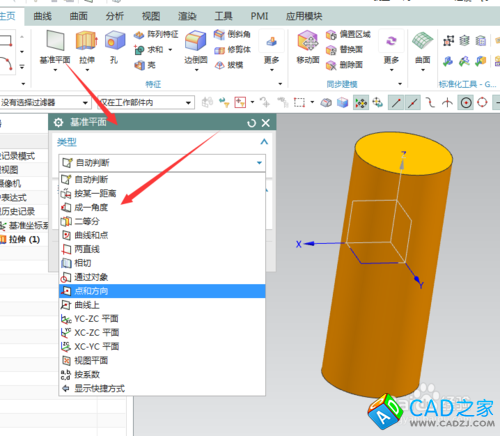

單擊基準平面創建工具，在彈出的基準平面對話框中，單擊成一角；

選XY平面為參考平面，隨意選擇一軸向，創建一基準平面；

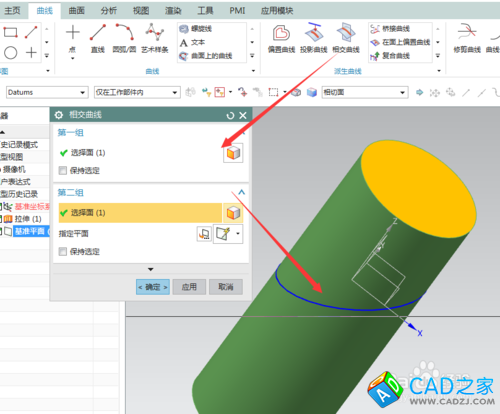

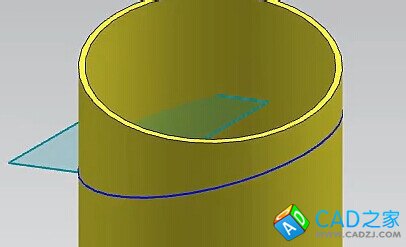

把繪圖界面切換到曲線中，然后使用相交曲線，選中圓柱面，然后選我們創建的斜的基礎平面，點確定后，就在垂直的圓柱面上創建了一組斜線。
