本經驗教大家使用UG軟件設計一把水壺，在設計過程中，用到的NX指令如下：旋轉、草繪曲線、掃掠、倒圓角等；詳細步驟請參閱此經驗。

1. 沒有繪圖前，先來分析下水壺的3D圖，下圖主要由三部分構成，壺身、壺把、壺嘴。

2. 旋轉壺身，使用NX旋轉指令，創建出壺身；設計時要注意草繪截面的操作，你畫的截面質量如何，直接影響壺身的外觀；


3.

   掃掠壺把，壺把可以使用掃掠命令來創建，不過要先構線，在線做好后才能使用此命令，構線時，要注意與壺身協調；

4.

   倒R角，在壺身與壺把的連接處，倒圓角以增強其流線型設計；

5.

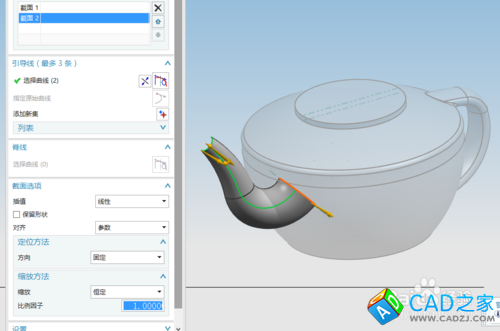

   掃掠壺嘴；此步的操作與第二步壺把創建過程一樣；


6.

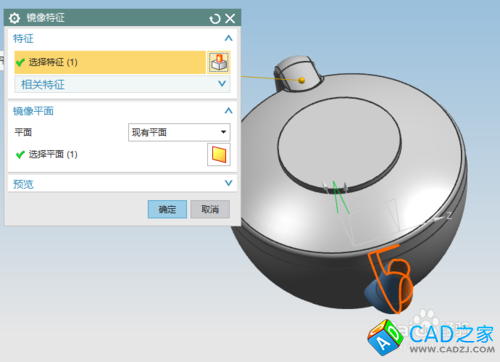

   鏡像特征，由于壺嘴是對稱的，在掃掠出一邊的曲面后，使用鏡像特征得到另一邊，如下圖


7.

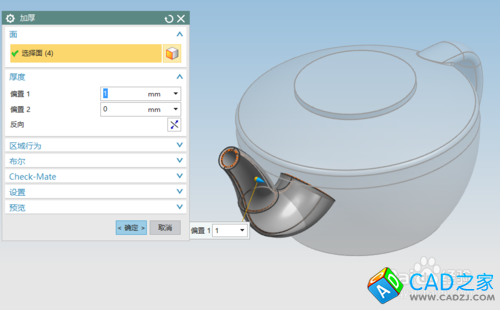

   加厚曲面，剛創建的壺嘴是曲面，我們要的是實體，需要通過加厚命令把曲面轉化成實體，如下圖


8.

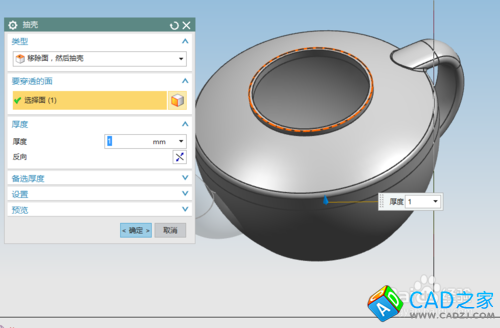

   抽殼，剛創建的壺身是實心的，由于水壺是要裝水的，就要對其進行抽殼操作；如下圖


9.

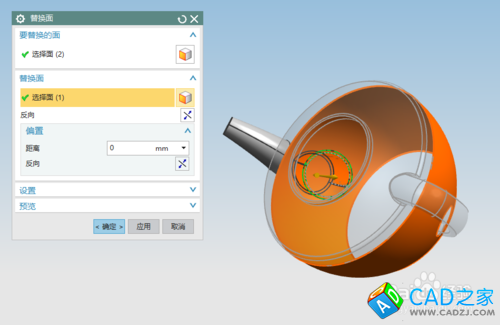

   替換面，壺嘴與壺身的連接處有多余的特征，使用替換面把其替平，如下圖


10.

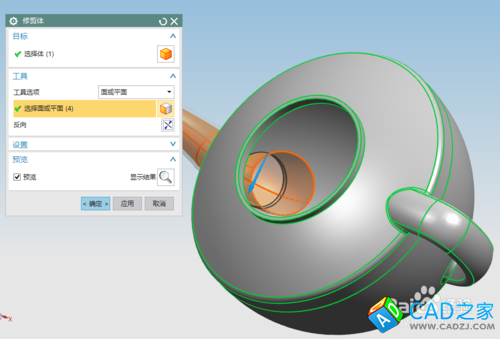

    修剪體，壺身與壺嘴還沒有做通，使用修剪體命令，把相交處的實體給剪掉，如下圖


11.

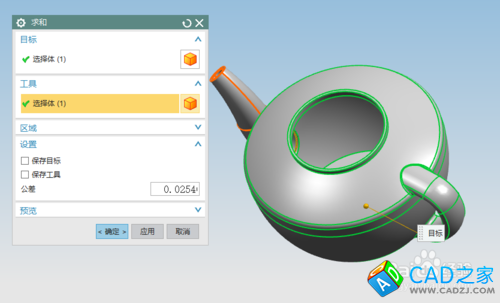

    求和，通過布爾運算之求和命令，把壺身與壺嘴連接，這樣一把水壺就設計完成了，要是你會UG軟件，就根據此步驟設計一下吧。
