UG怎么轉2D圖面導出部件的圖文教程

時間:2015-03-01 14:41:38 來源:未知

UG是現在流行的3D設計軟件之一，他轉換功能更為強大，哪可以與多種2D 3D軟件相互轉換，UG怎么轉2D工程圖面，下面我為大家介紹一下。

UG怎么轉2D圖面導出部件

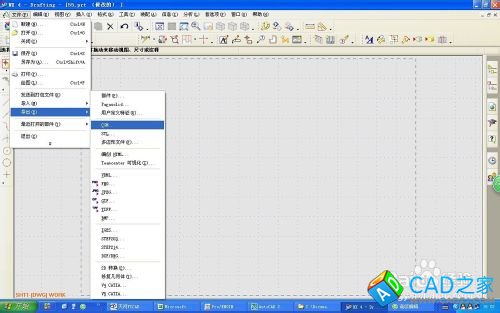

  1. 畫好產品圖，進入制圖，選擇--文件--導出--CGM。導出后保存好。這種是采用CGM格式過渡，如以下圖片。
  2. UG怎么轉2D圖面導出部件
  3.

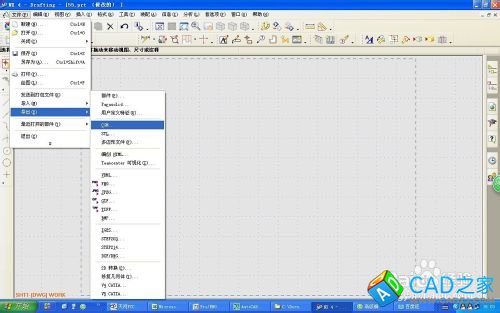

    在新建一個UG的part文件,導入剛才導出的CGM格式文件，選擇--文件--導入出--CGM如以下圖片。看好了這是導入哦。

    UG怎么轉2D圖面導出部件
  4.

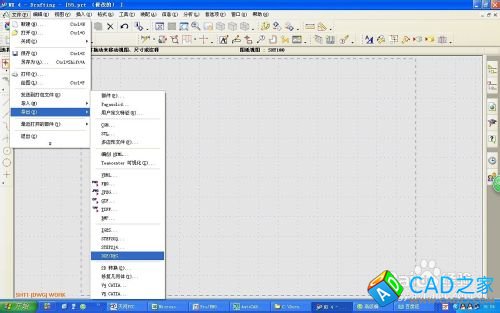

    導出dxf格式，選中全部圖形元素.選擇--文件--導入出--DWG/DXF如以下圖片。

    UG怎么轉2D圖面導出部件
  5.

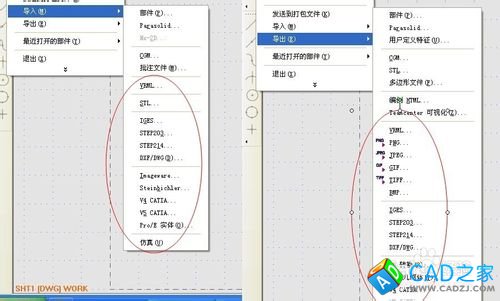

    文件--導入出或導入，你會發現有很的文件格式，這里就是用來轉換文件格式的，2D圖在制圖界面轉，3D圖在建模界面轉，部件也在建模里轉。
    UG怎么轉2D圖面導出部件
  6.

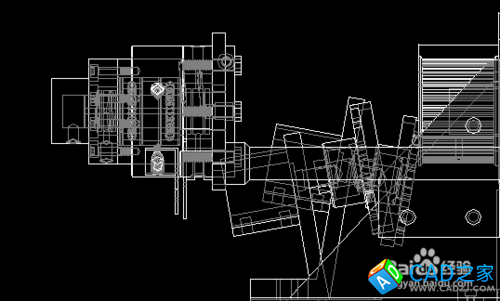

    這種方式只能從轉換Drafting里面的工程圖，從Modeling里直接轉出再轉DWG時會出錯；其次，轉換出來的DWG圖紙中的線條有可能變成一小段一小段的，虛線尤其如此，甚至UG中的一個箭頭在AutoCAD中會變成三個小線段，選擇編輯極不方便；另外，該方法在轉換時一次只能轉換一個文件，不便于批量處理。如以下圖片。

    UG怎么轉2D圖面導出部件
  7.

    我為什么要說上哪種呢？是因為我發現很多人在用這種方式去轉2D圖面，下面我給大家在介紹一種能解決轉換質量不足問題，解決CGM過渡產生的線段細分的問題的方法：文件--導入出--2D轉換.如以下圖片。
