邊倒圓從字面意義上就可以看出是把棱邊改成圓角，UG中這個命令可以生成多種自定義的圓角，非常的方便，接下來小編給你詳細講解。

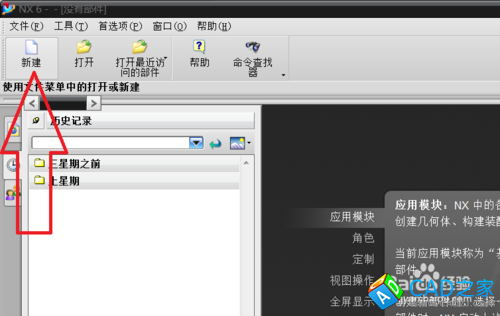

1.  打開UG軟件點擊 新建 按鈕
2.
3.

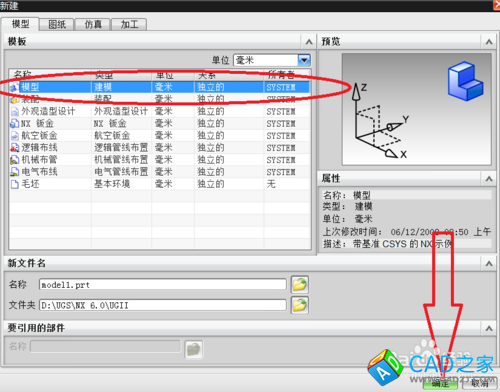

    在彈出窗口中選擇 模型 后點擊確定

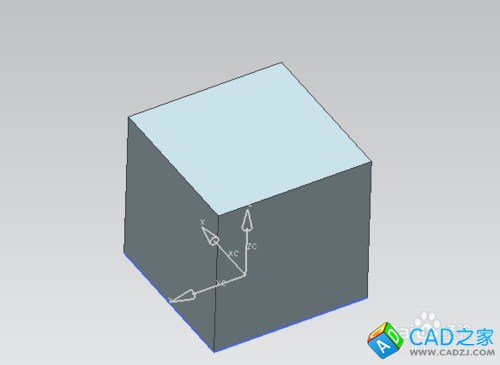

4.  這次我拉伸了一個100X100X100mm的正方體為大家演示

   邊倒圓命令中的各種功能


5.

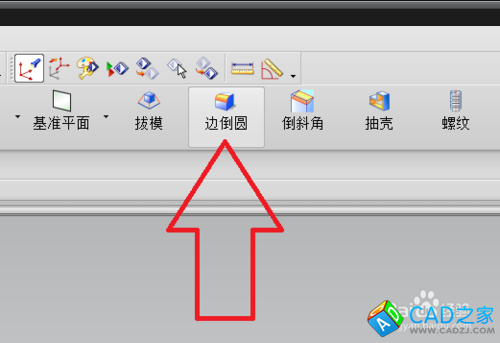

    找到 邊倒圓命令


6.

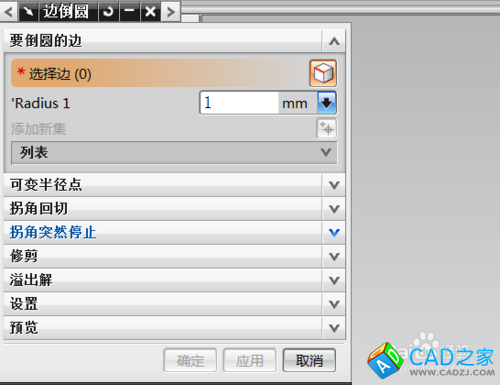

    可以看到彈出窗口中有各種功能

   接下來小編給你一一介紹


7.

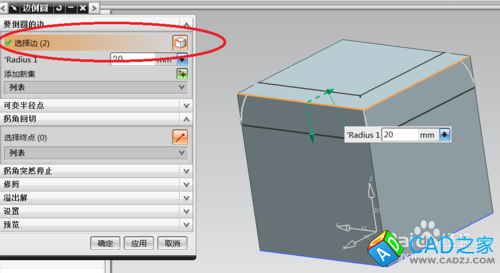

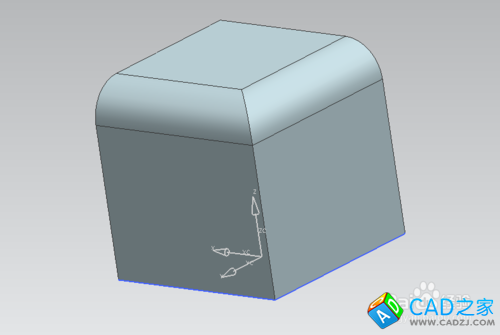

    首先介紹最簡單的也是最常用的制作方法

   只需選中要用到的邊并輸入半徑值即可




8.

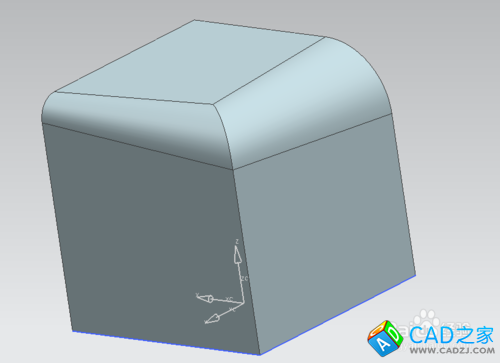

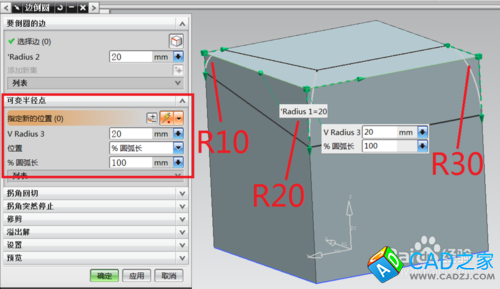

    變半徑

   這次需要定義選中邊上幾個點的半徑

   圖中可以看到小便找了3個點

   分別定義他們的半徑為10、20、30






9.

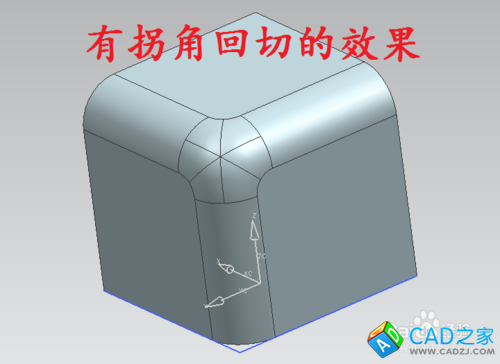

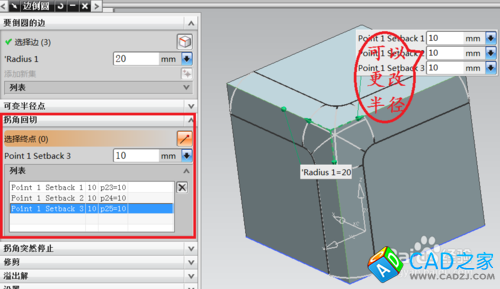

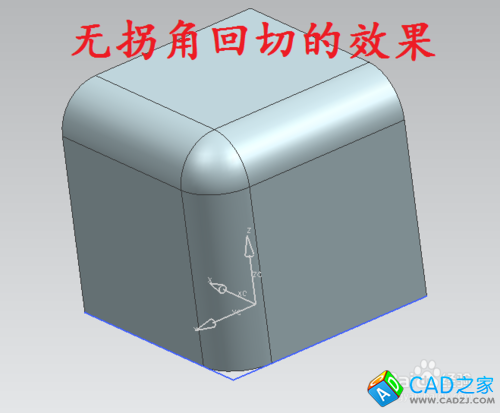

    拐角回切

   要使用拐角回切必須要一個棱角，也就是3邊的頂點

   回切的半徑值可以修改






10.

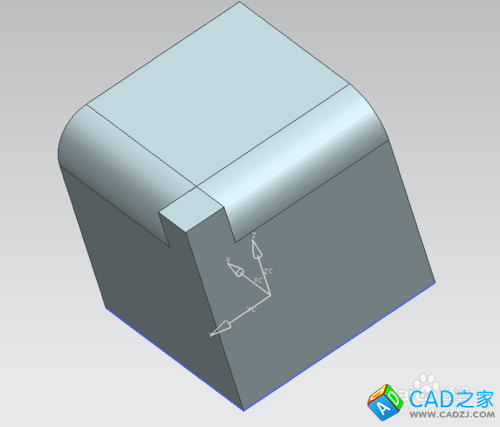

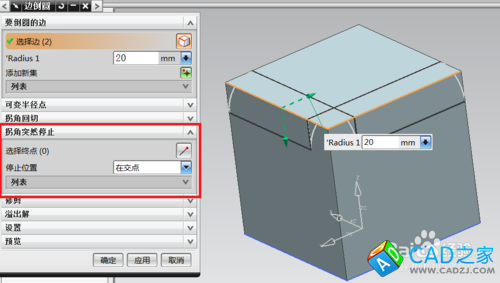

     拐角突然停止

    這個也很簡單，你看到圖就一目了然是什么意思了，就不詳細解釋了
