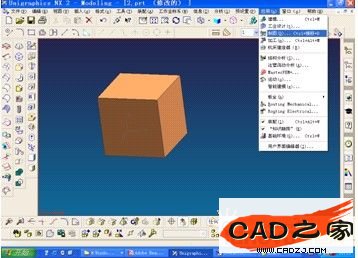

建模好后進入制圖模塊

　　點擊這個圖標

　　或者

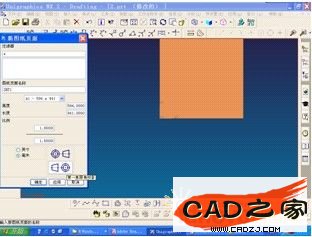

　　設置新圖紙

　　記著要用毫米和第一象限視角

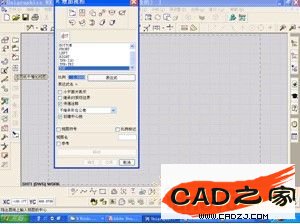

　　增加視圖

      視圖增加完后，進行轉換

　　對轉換進行設置，按照如上圖所示，點擊修改設置

　　再選擇上圖中 平移某類型的對象

　　記住選擇如下圖的選項，可以用Ctrl鍵

　　然后點擊兩次確定會出現下面的要求保存設置的對話框

　　點擊確定另存起來

　　然后在2D轉換設置中點擊指定輸出文件

　　指定輸出文件后就可以點擊確定，進行轉換了

　　轉換過后就可以用AUTOCAD打開dxf文件了

　　在AUTOCAD中，轉過來的線條顏色比較暗，不利于打印可以修改

　　可以先選擇一條輪廓線看其屬性中的顏色

　　然后點擊右鍵，選擇快速選擇

　　如圖選擇顏色

　　輸入要轉換的輪廓線的顏色值

　　就可以把所有的輪廓線選擇上了

　　然后再修改線寬和顏色就可以了，這就不多說了
