UG10.0教程：GC工具箱壓縮彈簧設計教程

時間:2015-03-05 15:53:27 來源:未知

本節UG10.0教程教大家使用GC工具箱繪制壓縮彈簧的方法，歡迎學習，GC工具箱是標準件工具，用其可以設計彈簧、齒輪等標準件；

UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

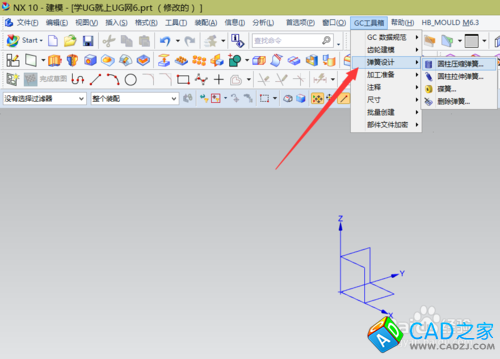

  1. GC工具箱在靠右的菜單欄上，點開就可以看到畫壓縮彈簧了；
    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

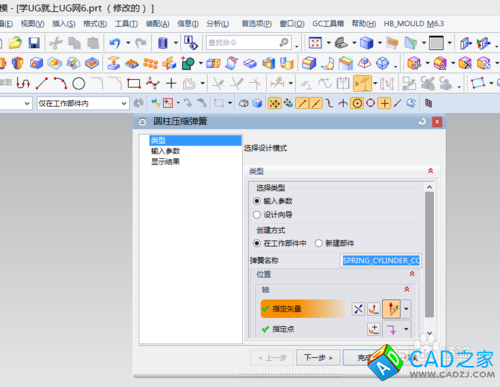

  2. GC工具箱畫彈簧界面如下；

    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

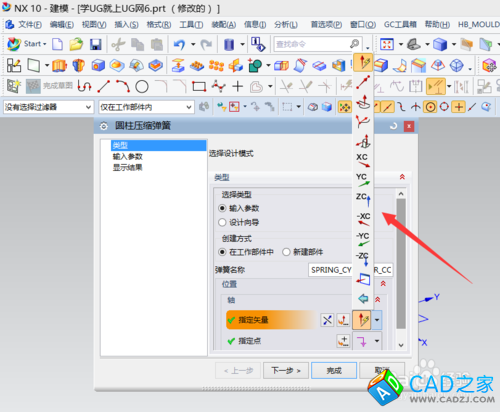

  3. 指定要繪制彈簧的方向，默認情況下是Z軸

    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

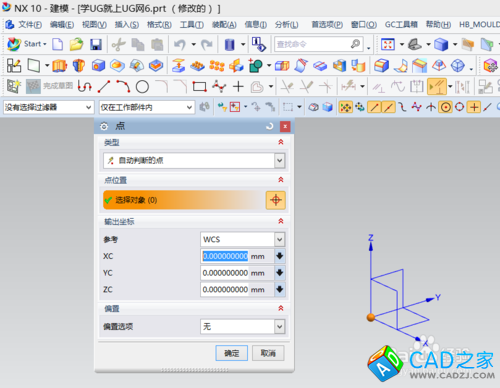

  4. 指定彈簧的基準點，也就是要放置彈簧的位置；

    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

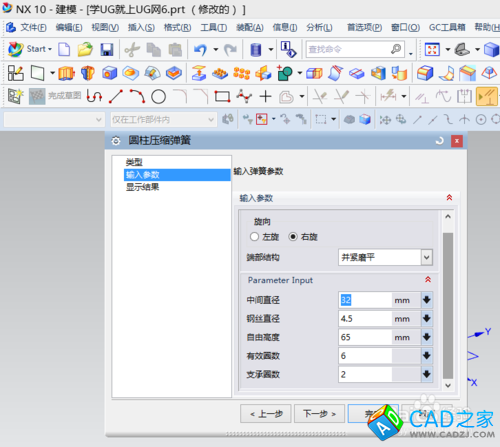

  5. 切換到參數選項，為彈簧指定規格；

    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程

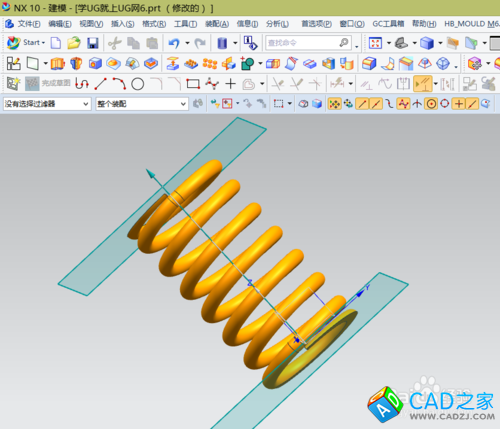

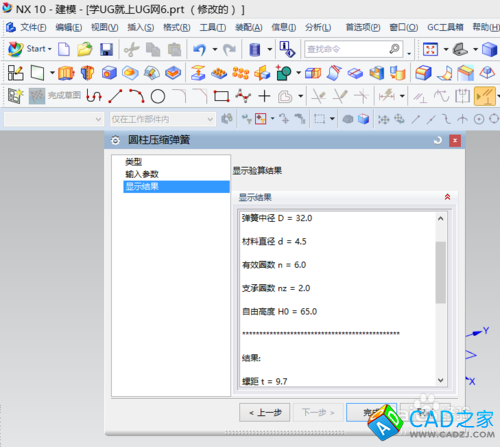

  6. 切換到結果中，可以查詢要設計彈簧的信息；點確定后，通過使用GC工具箱創建的壓縮彈簧如下：

    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程
    UG10.0教程：[35]GC工具箱壓縮彈簧設計教程
