UG10.0教程講解：機械零件中螺栓的設計技巧

時間:2015-03-09 10:23:52 來源:未知

本節UG10.0教程講解：機械零件中螺栓的設計技巧，在本節教程中，用到的指令有：圓柱、倒斜角、螺紋、拉伸切剪等；

UG10.0教程：[61]螺栓設計技巧

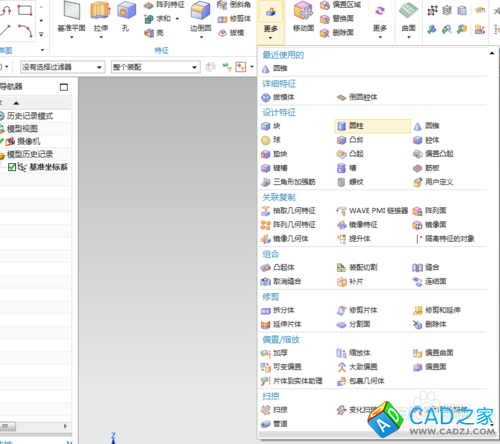

  1. 新建一個以螺栓命令的圖檔后，然后在特征中找到圓柱命令；
  2. UG10.0教程：[61]螺栓設計技巧

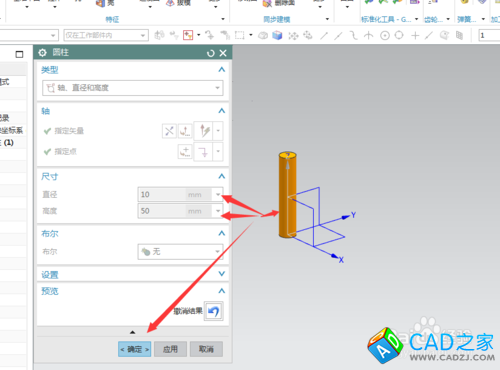

  3. 單擊圓柱命令后，其各項參數設置如下圖；（本節我們要繪制的螺栓直徑為10mm）

    UG10.0教程：[61]螺栓設計技巧

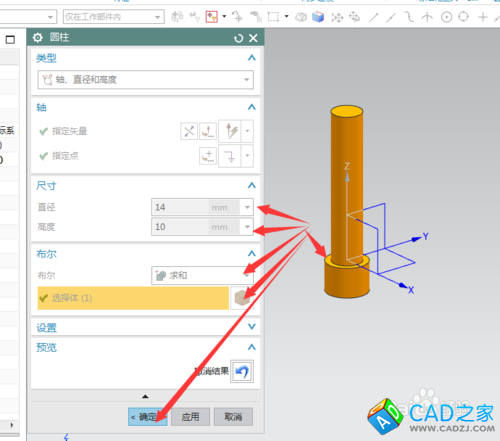

  4. 使用相同的圓柱命令，然后創建螺絲頭，其螺絲頭比螺栓單邊大2mm;

    UG10.0教程：[61]螺栓設計技巧

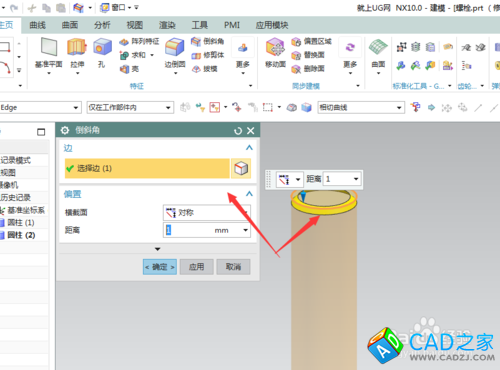

  5. 為使用螺栓創建的更加漂亮，為其增加倒斜角；

    UG10.0教程：[61]螺栓設計技巧

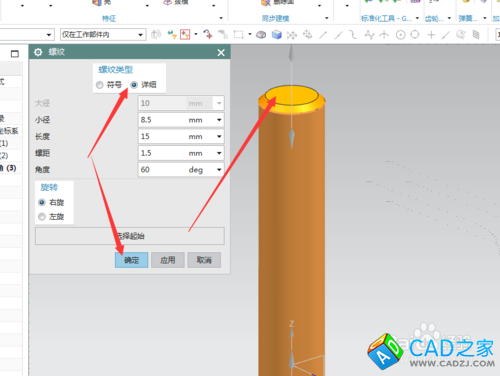

  6. 使用螺紋命令為螺栓添加螺紋，其各項參數設置如下；（注意螺紋起始面的方向）

    UG10.0教程：[61]螺栓設計技巧
  7.

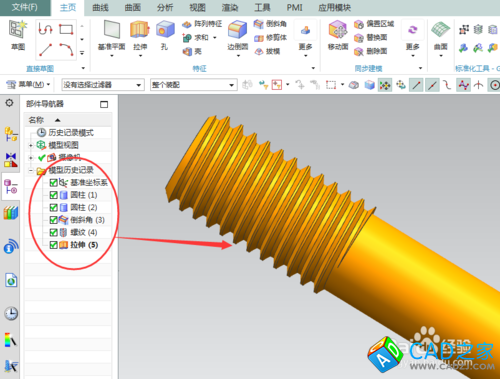

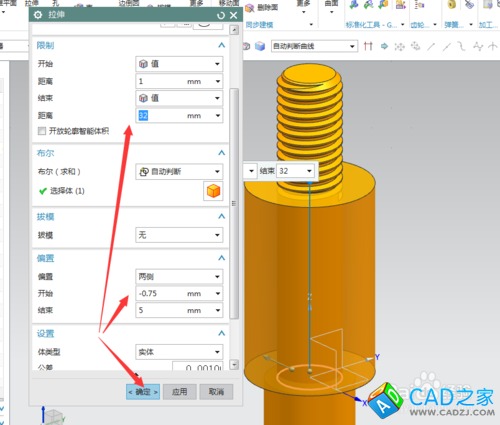

    使用拉伸切剪功能，為螺栓添加避空位；最終通過圓柱、倒角、螺紋等指令繪制出來的螺栓如圖2；

    UG10.0教程：[61]螺栓設計技巧
