UG10.0如何繪制螺母的詳細操作教程

時間:2015-03-09 10:32:14 來源:未知

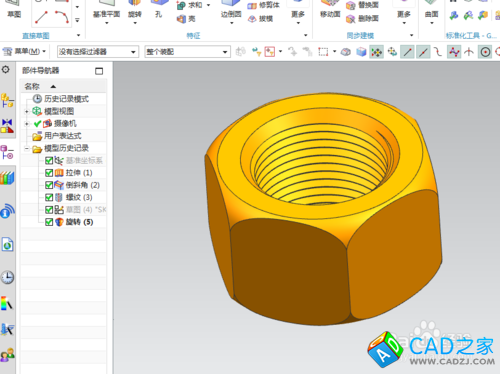

螺母與螺栓是配合使用的機械零件，在上一節講解了螺栓的繪制方法后，在本節UG10.0教程中，講解螺母的設計方法；歡迎學習參考，下圖為螺母設計實例圖；

UG10.0教程：[62]UG10.0螺母設計技巧
  1. 螺母的截面是6邊形，我們可以使用拉伸命令來創建其草圖截面；
  2. UG10.0教程：[62]UG10.0螺母設計技巧

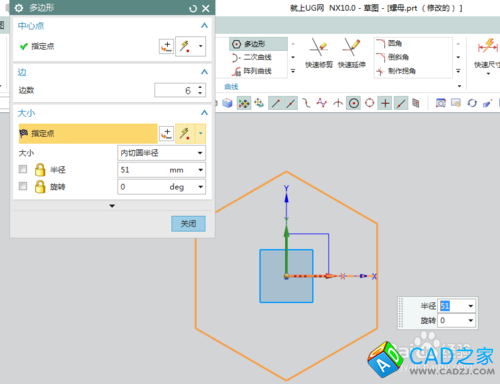

  3. 選定XY草繪平面后，繪制如下圖的六邊形；

    UG10.0教程：[62]UG10.0螺母設計技巧

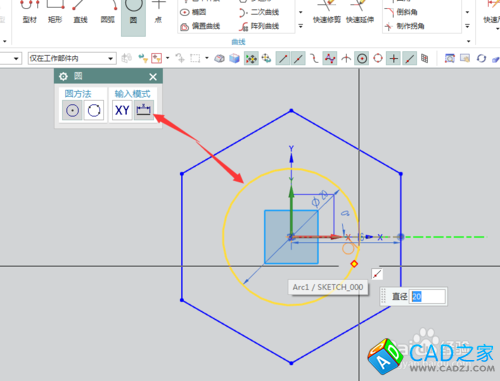

  4. 以六邊形圓心為基點，繪制下圖的圓；

    UG10.0教程：[62]UG10.0螺母設計技巧

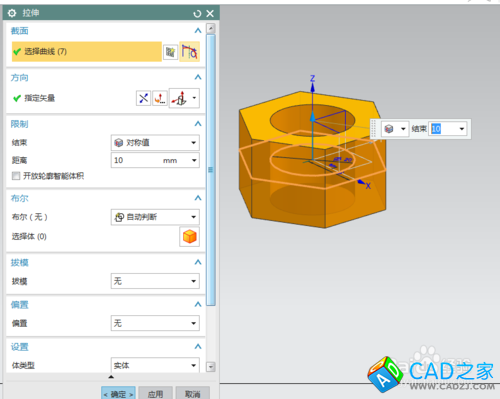

  5. 在拉伸所需的截面繪制完成后，把其做成實體，其參數設置如下；

    UG10.0教程：[62]UG10.0螺母設計技巧

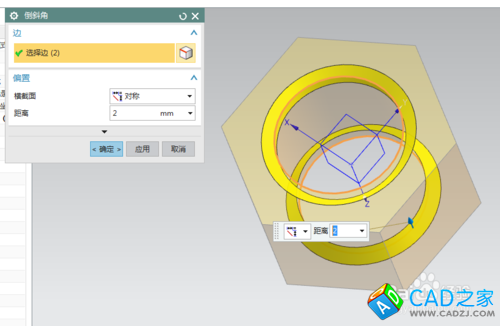

  6. 為要創建的螺母倒C解，兩邊都要倒；

    UG10.0教程：[62]UG10.0螺母設計技巧

  7. 為螺母創建螺紋，為使用繪制的螺母更加好看，可為其添加旋轉切剪，最終效果如圖2；下一節將為大家講解旋轉切剪使用教程。

    UG10.0教程：[62]UG10.0螺母設計技巧
    UG10.0教程：[62]UG10.0螺母設計技巧
