UG關于旋轉切剪命令的詳細圖文使用技巧

時間:2015-03-09 10:35:19 來源:未知

上一課講解了關于螺母的繪制方法，為了使用螺母更加好看，需要切除其棱角，由于螺母是六邊形，需要用旋轉切剪才能完成零件設計，本節UG10.0教程講解關于旋轉切剪命令的使用技巧，歡迎學習。下圖為切剪后的螺母圖形；

UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

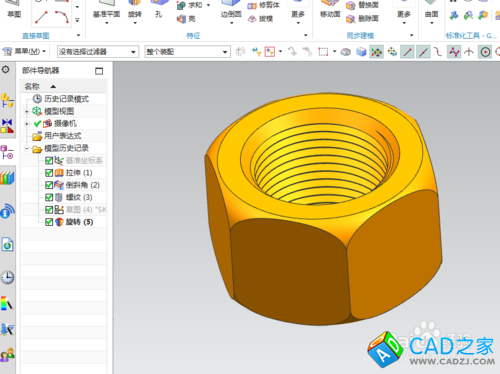

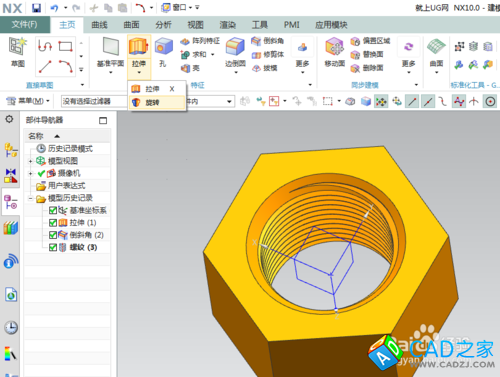

  1. 展開拉伸命令的下拉菜單，找到旋轉命令；
  2. UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

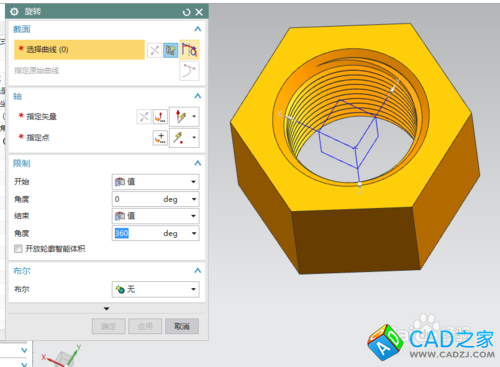

  3. 點開旋轉命令后，其繪圖菜單如下；接著點繪制草圖；

    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

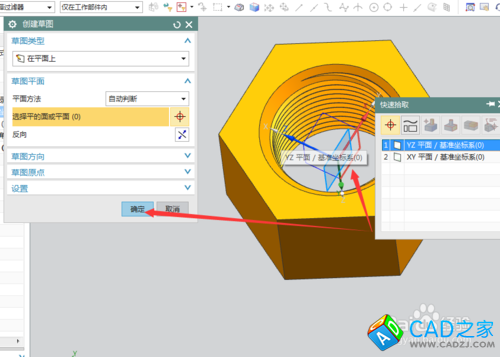

  4. 此時在選擇草圖平面時，一定要注意，需要先擇YZ平面；（選擇最大邊界的方向才能一次切剪成功）

    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

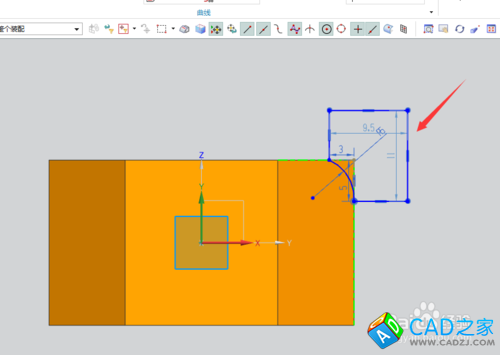

  5. 使用直線、圓弧繪制好的第一個界面如下；

    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

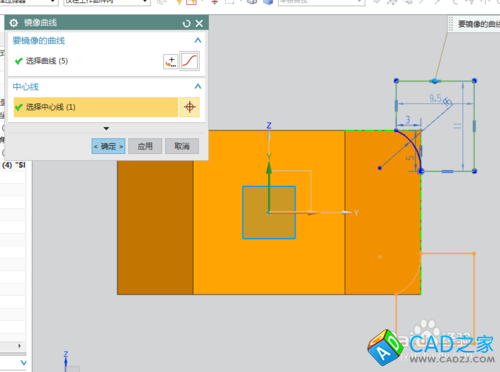

  6. 通過運用曲線鏡像命令，完成底部曲線；（對于對稱圖形中，相同的特征，不需要重繪，使用鏡像即可）

    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧

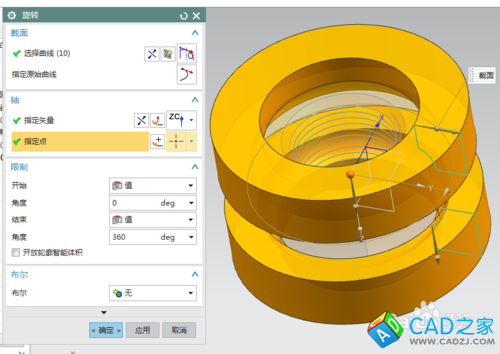

  7. 曲線繪制完成后，點草圖，其得到的三維圖形如圖1，然后通過對旋轉菜單中的布而運算執行求差，最終得到的圖形如圖2.

    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧
    UG10.0教程：[63]UG10.0旋轉切剪實例應用技巧
