UG10.0教程：繪圖實例－磨砂輪的詳細畫法

時間:2015-03-04 15:15:47 來源:未知

當你精通三維設計以后，即可以達到所看即所得的境界；（把看到的圖形演變成三維零件）；本例教程為你講解通過觀察零件圖片，來設計三維的技術；

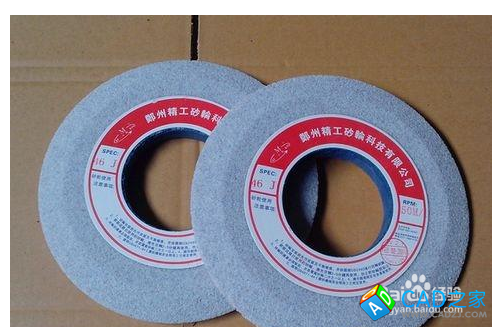

本教程用到指令：拉伸、倒斜角等；圖1為實物，圖2為三維設計；

UG10.0教程：[27]繪圖實例－磨砂輪 步驟閱讀

UG10.0教程：[27]繪圖實例－磨砂輪

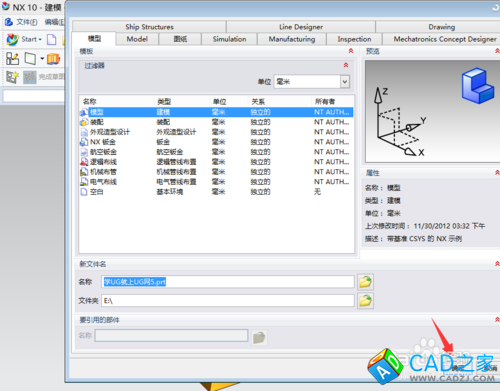

  1. 啟動軟件，并創建一個空白圖檔；
  2. UG10.0教程：[27]繪圖實例－磨砂輪
  3.

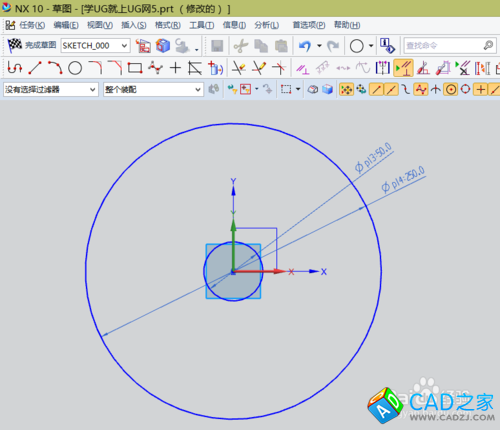

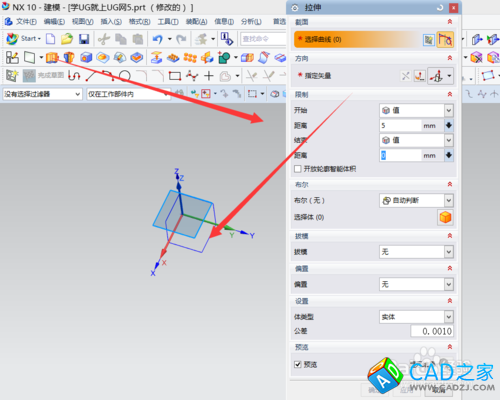

    運用拉伸命令，選XY為繪圖平面，并繪制圖2中的兩個圓形；

    UG10.0教程：[27]繪圖實例－磨砂輪
    UG10.0教程：[27]繪圖實例－磨砂輪
  4.

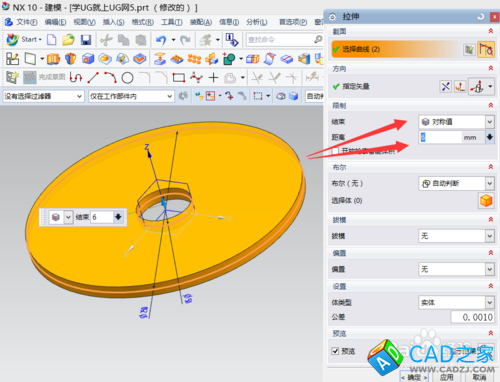

    完成草圖后，使用對稱拉伸，給其厚度為6mm;

    UG10.0教程：[27]繪圖實例－磨砂輪
  5.

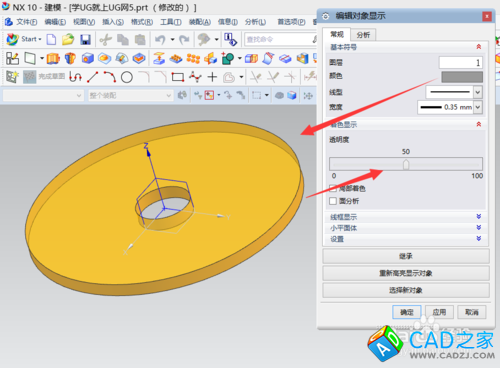

    為便于更好的觀察零件，可以使用編輯對象顯示改變零件的顏色；

    UG10.0教程：[27]繪圖實例－磨砂輪
  6.

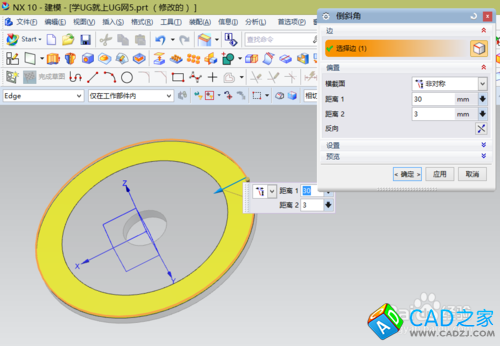

    使用倒斜角中的非對稱，為零件倒C角；

    UG10.0教程：[27]繪圖實例－磨砂輪
  7.

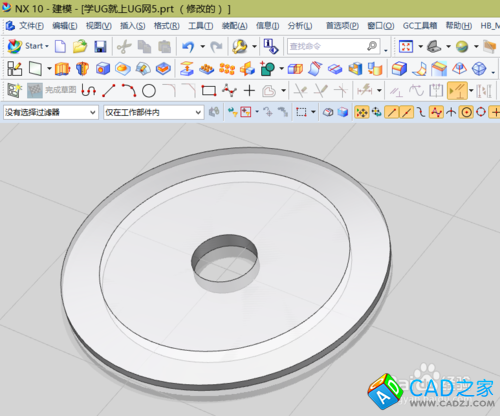

    到此磨砂輪三維零件設計完成，為了更好地表達圖形效果，通過對其進行渲染，得到的三維零件更加逼真、漂亮。
