替換面屬于編輯命令,可以對高的或低的面執行替換,從而得到一個第三方的形狀,本節UG10.0教程講解:以實例圖形,詮釋關于替換面的應用技巧;
![UG10.0教程:[68]UG10.0替換面使用技巧](/uploads/allimg/150309/024554O03-0.jpg)
-
為演示替換面的使用技巧,我先設計了一個三維零件;
-
-

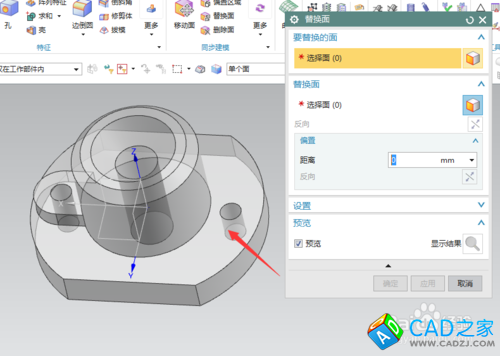

替換面命令在繪圖窗口的上方,同步建模特征下;
-

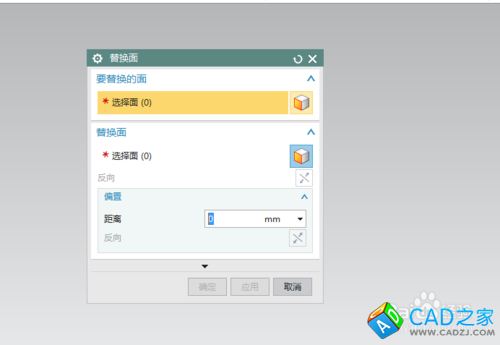

打開替換面,其彈出的指令操作對話框如下;
-

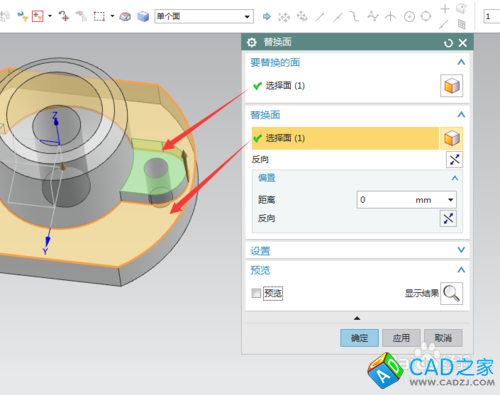

選擇小面為要替換的面;選擇底平面為替換為的面;
-

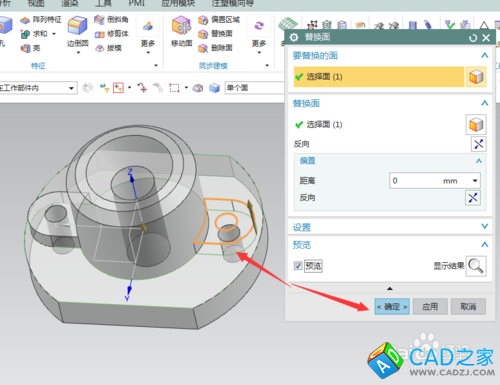

通過預覽功能,可以查自己替換的結果是否符合要求,如不符合要求可以重定義來編輯修改;
-

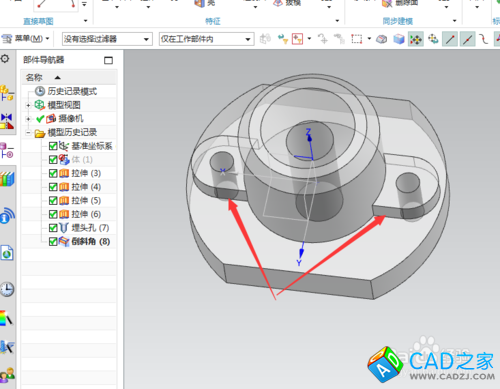

點應用后,其替換的結果如下圖;
-
使用注意:
對不不在同一平面的特征,要分幾次才能替換完成,替換面不能一次選中幾個不同、不相連的面為其執行替換.
