在模具設計中，經常會用到把創建好的曲面與實體進行求差，從而剪去不必要的部分，本節UG10.0教程講解：關于曲面與實體進行求差的技巧，歡迎學習；
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250022609-0.jpg)
步驟閱讀![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250025G5-1.jpg)
-

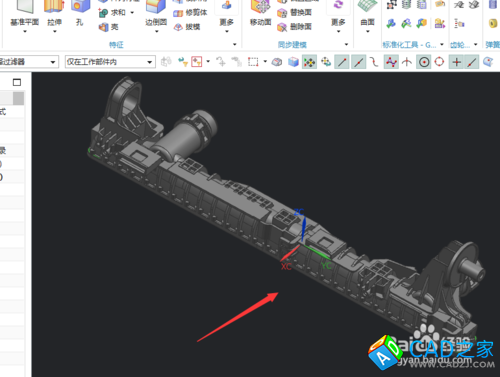

以模具設計中的產品零件為例，打開其零件；
-
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250024427-2.jpg)
-

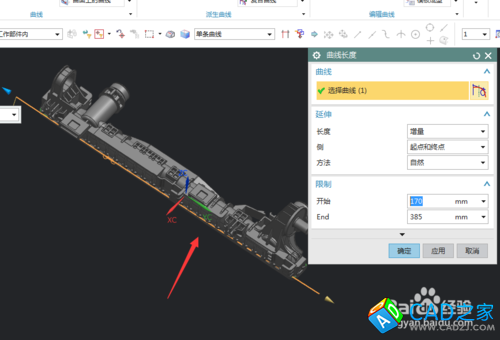

使用曲線長度以零件的邊為基礎，創建一條直線；
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250024421-3.jpg)
-

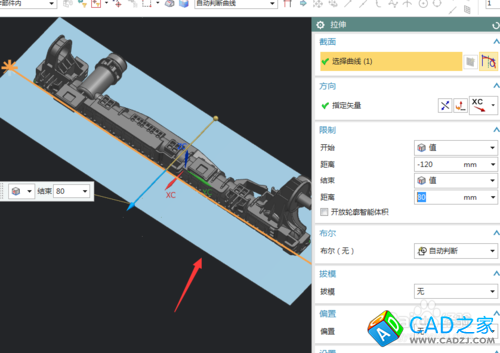

使用拉伸命令，創建一張曲面；（要使用曲面與實體進行求差，必須有曲面、實體）
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250026058-4.jpg)
-

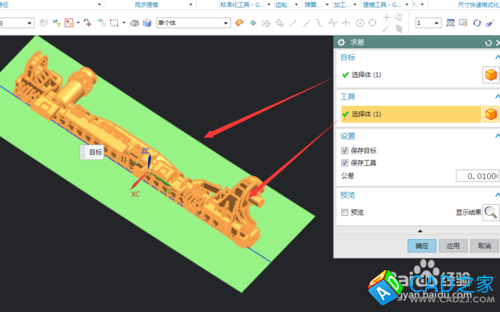

進入求差命令后，選中曲面為目標體，選中實體為工具體，然后點確定；
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/0250026456-5.jpg)
-

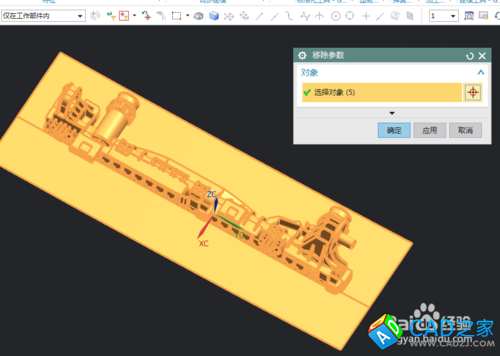

為求差過的零件執行移附參數操作；
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/025002A16-6.jpg)
-

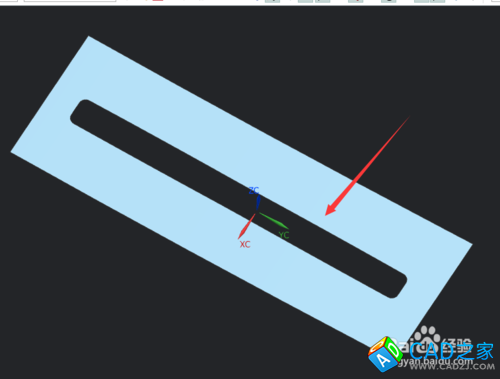

單獨顯示曲面后，就可以看到曲面與實體相交的部分就去除了；
![UG10.0教程：[70]UG10.0曲面與實體求差技巧](/uploads/allimg/150309/025002M22-7.jpg)
-
注意事項：
使用曲面與實體進行求差時，曲面必須是目標體，否則，將不能求差成功。
